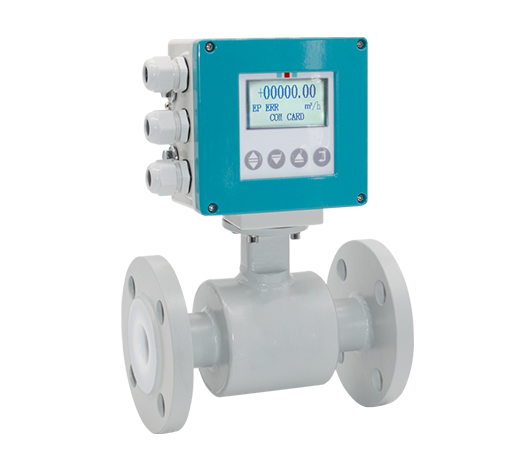

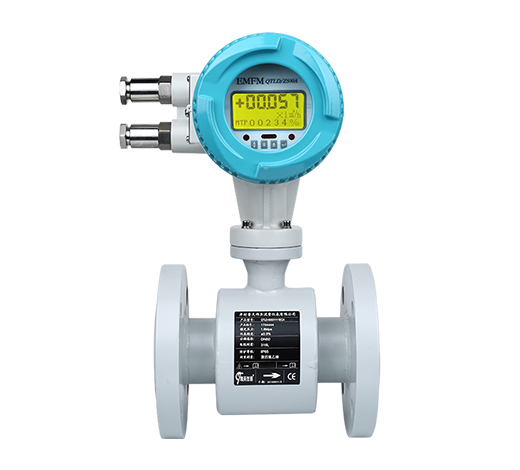

Elektromagnit oqim o'lchagich - eng mashhur oqim o'lchagichlardan biri. Flanj tipidagi elektromagnit oqim o'lchagich butun dunyo bo'ylab 50 yildan ortiq vaqt davomida qo'llanilgan. U suv, kislota, gidroksidi, sut, atala va boshqalar kabi har bir sanoatda barcha Supero'tkazuvchilar suyuqliklar uchun keng qo'llaniladi. 2005 yilda tashkil etilganidan beri Q&T turli xil ish sharoitlarida mijozlar uchun echimlarni taqdim etish uchun 600 mingdan ortiq elektromagnit oqim o'lchagichlarni sotdi. .

Afzalliklar

Elektromagnit oqim o'lchagichning afzalliklari va kamchiliklari
Elektromagnit oqim o'lchagichni ishlatishning asosiy afzalliklari shundaki, u harakatlanuvchi qismlarga ega emas, bosim yo'qolmaydi va juda kam texnik xizmat talab qiladi.
Flanj tipidagi magnit oqim o'lchagich DN3-DN3000 mm dan katta o'lchamdagi diapazonda va ikki yo'nalishli oqim o'lchovi bilan tayyorlanishi mumkin. Q&T mag oqim o'lchagichlari o'rnatilgan o'z-o'zini diagnostika funktsiyasiga ega va ma'lumotlarni yozib olish / bluetooth funktsiyasi va har xil turdagi chiqish signallarini qo'llab-quvvatlaydi.

Boshqa suyuqlik tipidagi oqim o'lchagich bilan solishtirganda, magnit oqim o'lchagichning cheklovlari shundaki, u faqat o'tkazuvchan suyuqlik uchun ishlatilishi mumkin. Neft mahsulotlari kabi o'tkazuvchan bo'lmagan yoki past o'tkazuvchan suyuqliklarga kelsak, organik erituvchilardan foydalanish mumkin emas. Agar atrof-muhitda kuchli magnit bo'lsa, elektromagnit oqim o'lchagichga ta'sir qiladi.

Ilova

Flanjli elektromagnit oqim o'lchagichni o'rnatish talabi
Elektromagnit oqim o'lchagich suvni tozalash, oziq-ovqat sanoati, farmatsevtika, neft-kimyo, qog'oz fabrikasi, kimyoviy monitoring va boshqalarda keng qo'llaniladi.
Metallurgiya sanoatida ko'pincha uzluksiz po'lat quyish, uzluksiz po'lat prokat va po'lat ishlab chiqaruvchi elektr pechlar uchun sovutish suvi oqimini nazorat qilish uchun ishlatiladi;
Kommunal xo'jaliklarda suv ta'minoti va drenajlash sohasida ko'pincha suv inshootlarida tayyor mahsulot suvi va xom suvni o'tkazish uchun elektromagnit oqim o'lchagichlar qo'llaniladi;
Qog'oz sanoatining pulpa jarayonida elektromagnit oqim o'lchagichlari silliqlash pulpasi, suv, kislota va gidroksidi oqimini o'lchashda ishtirok etadi;
Ko'mir sanoatida ko'mirni yuvish va quvurlarni gidravlik tashishda ko'mir shlamini o'lchash.
Oziq-ovqat va ichimliklar sanoati uchun u pivo va ichimliklarni to'ldirishni o'lchash uchun ishlatiladi.
Kimyo va neft-kimyo sanoati uchun kislotalar va ishqorlar kabi korroziv suyuqliklarni o'lchash uchun ishlatiladi.

Suvni tozalash

Oziq-ovqat sanoati

Farmatsevtika sanoati

Neft-kimyo

Qog'oz sanoati

Kimyoviy monitoring

Metallurgiya sanoati

Jamoat drenaji

Ko'mir sanoati

Texnik ma'lumotlar

1-jadval: Flanesli magnit oqim o‘lchagichning asosiy ko‘rsatkichlari parametrlari

Hajmi	DN3-DN3000mm
Nominal bosim	0,6-1,6Mpa (2,5Mpa/4,0Mpa/6,4Mpa...Maks 42Mpa)
Aniqlik	+/-0,5% (standart) +/-0,3% yoki +/-0,2% (ixtiyoriy)
Layner	PTFE, neopren, qattiq kauchuk, EPDM, FEP, poliuretan, PFA
Elektrod	SUS316L, Hastelloy B, Hastelloy C Titan, Tantal, Platinium-iridium
Struktura turi	Integral turi, masofaviy tip, suv osti turi, ex-proof turi
O'rtacha harorat	-20~+60 degC (Integral turi)
O'rtacha harorat	Masofaviy turdagi (Neopren, Qattiq kauchuk, Poliuretan, EPDM) -10 ~ + 80 ° C Masofaviy turdagi (PTFE/PFA/FEP) -10~+160degC
Atrof-muhit harorati	-20 ~ + 60 ° S
Atrof-muhit namligi	5-100% RH (nisbiy namlik)
O'lchov diapazoni	Maksimal 15m/s
O'tkazuvchanlik	>5 us/sm
Himoya klassi	IP65 (Standart); IP68 (masofaviy turdagi uchun ixtiyoriy)
Jarayonga ulanish	Flanj (standart), gofret, ip, uch qisqich va boshqalar (ixtiyoriy)

Chiqish signali	4-20mA/puls
Aloqa	RS485 (standart), HART (ixtiyoriy), GPRS/GSM (ixtiyoriy)
Quvvatlantirish manbai	AC220V (AC85-250V uchun ishlatilishi mumkin) DC24V (DC20-36V uchun ishlatilishi mumkin) DC12V (ixtiyoriy), Batareya quvvati 3,6V (ixtiyoriy)
Quvvat iste'moli	<20 Vt
Signal	Yuqori chegara signali / Pastki chegara signali
O'z-o'zini tashxislash	Bo'sh quvur signali, hayajonli signal
Portlashga qarshi	ATEX

2-jadval: Flanjli magnit oqim oʻlchagich elektrod materialini tanlash

Elektrod materiallari	Ilovalar va xususiyatlar
SUS316L	Sanoat suvlari, oqava suvlar va past korroziv muhitlar uchun qo'llaniladi. Neft, kimyo sanoatida keng qo'llaniladi.
Xastelloy B	Qaynash nuqtasi ostidagi xlorid kislotalarga kuchli qarshilik. Oksidlanadigan kislotalar, gidroksidi va oksidlanmaydigan tuzlarga qarshi turing. Masalan, vitriol, fosfat, gidroflorik kislotalar va organik kislotalar.
Xastelloy C	Oksidlovchi tuzlar va kislotalarning kuchli eritmalariga ajoyib qarshilik. Masalan, Fe+++, Cu++, Nitrat kislotalar, aralash kislotalar
Titan	Titan dengiz suvi, xlorid tuzi eritmalari, gipoxlorit tuzlari, oksidlanadigan kislotalar (jumladan, gazli nitrat kislotalar), organik kislotalar va gidroksidi kabi korroziy muhitlarga bardosh bera oladi. Oltingugurt kislotalari, xlorid kislotalari kabi yuqori tozalikdagi qaytaruvchi kislotalarga chidamli emas.
Tantal	Korroziy muhitlarga yuqori darajada chidamli. Hidroflorik kislotalar, oleum va gidroksididan tashqari barcha kimyoviy muhitlarga qo'llaniladi.
Platina-iridiy	Ammoniy tuzlari va Fortisdan tashqari barcha kimyoviy muhitlarga qo'llaniladi

3-jadval: Flanesli magnit oqim o‘lchagichning oqim diapazoni

Hajmi	Oqim diapazoni va tezlik jadvali
（mm）	0,1 m/s	0,2 m/s	0,5 m/s	1m/s	4m/s	10m/s	12m/s	15m/s
3	0.003	0.005	0.013	0.025	0.102	0.254	0.305	0.382
6	0.01	0.02	0.051	0.102	0.407	1.017	1.221	1.526
10	0.028	0.057	0.141	0.283	1.13	2.826	3.391	4.239
15	0.064	0.127	0.318	0.636	2.543	6.359	7.63	9.538
20	0.113	0.226	0.565	1.13	4.522	11.304	13.56	16.956
25	0.177	0.353	0.883	1.766	7.065	17.663	21.2	26.494
32	0.289	0.579	1.447	2.894	11.575	28.938	34.73	43.407
40	0.452	0.904	2.261	4.522	18.086	45.216	54.26	67.824
50	0.707	1.413	3.533	7.065	28.26	70.65	84.78	105.98
65	1.19	2.39	5.97	11.94	47.76	119.4	143.3	179.1
80	1.81	3.62	9.04	18.09	72.35	180.86	217	271.3
100	2.83	5.65	14.13	28.26	113.04	282.6	339.1	423.9
125	4.42	8.83	22.08	44.16	176.63	441.56	529.9	662.34
150	6.36	12.72	31.79	63.59	254.34	635.85	763	953.78
200	11.3	22.61	56.52	113.04	452.16	1130.4	1356	1696
250	17.66	35.33	88.31	176.53	706.5	1766.25	2120	2649
300	25.43	50.87	127.2	254.34	1017	2543.4	3052	3815
350	34.62	69.24	173.1	346.19	1385	3461.85	4154	5193
400	45	90	226.1	452	1809	4522	5426	6782
450	57	114	286.1	572	2289	5723	6867	8584
500	71	141	353.3	707	2826	7065	8478	10598
600	102	203	508.7	1017	4069	10174	12208	15260
700	138	277	692.4	1385	5539	13847	16617	20771
800	181	362	904.3	1809	7235	18086	21704	27130
900	229	458	1145	2289	9156	22891	27469	34336
1000	283	565	1413	2826	11304	28260	33912	42390
1200	407	814	2035	4069	16278	40694	48833	61042
1400	554	1108	2769	5539	22156	55390	66468	83084
1600	723	1447	3617	7235	28938	72346	86815	108518
1800	916	1831	4578	9156	36625	91562	109875	137344
2000	1130	2261	5652	11304	45216	113040	135648	169560
2200	1368	2736	6839	13678	54711	136778	164134	205168
2400	1628	3256	8139	16278	65111	162778	195333	244166
2600	1910	3821	9552	19104	76415	191038	229245	286556
2800	2216	4431	11078	22156	88623	221558	265870	332338
3000	2543	5087	12717	25434	101736	254340	305208	381510
Izoh: Oqim tezligi diapazoni 0,5 m/s - 15 m/s.

4-jadval: Flanjli magnit oqim oʻlchagichni tanlash qoʻllanmasi

QTLD		xxx	x	x	x	x	x	x	x	x
Kalibr	DN3mm-DN3000mm
Nominal bosim	0,6Mpa		1
	1,0Mpa		2
	1,6Mpa		3
	4,0Mpa		4
	Boshqa		5
Ulanish rejimi	Flanjli ulanish			1
	Kelepçeli ulanish			2
	Sanitariya aloqasi			3
Astar materiali	PTFE				1
	PFA				2
	Neoprenen				3
	Poliuretan				4
	Seramika				5
Elektrod materiallari	316 l					1
	Xastelloy B					2
	Xastelloy C					3
	Titan					4
	Platina-iridiy					5
	Tantal					6
	Volfram karbid bilan qoplangan zanglamaydigan po'lat					7
Struktura turi	Integral turi						1
	Masofaviy turi						2
	Masofadan boshqarish turi						3
	Integral turi Ex-proof						4
	Masofaviy turdagi Ex-proof						5
Quvvat	220VAC 50Hz							E
	24VDC							G
Chiqish aloqasi	Oqim hajmi 4-20mADC/puls								A
	Oqim hajmi 4-20mADC/RS232C aloqasi								B
	Oqim hajmi 4-20mADC/RS485 aloqasi								C
	Oqim hajmi HART chiqishi/aloqa bilan								D
Konverter rasm	Kvadrat									A
	Doiraviy									B

O'rnatish

Flanjli elektromagnit oqim o'lchagichni o'rnatish talabi

Barqaror va aniq oqim o'lchovini olish uchun oqim o'lchagichni quvur tizimiga to'g'ri o'rnatish juda muhimdir.
Hisoblagichni elektr motorlari, transformatorlar, o'zgaruvchan chastotalar, elektr kabellari kabi elektr shovqinlarini keltirib chiqaradigan qurilmalar yaqiniga o'rnatmang.
Nasoslar kabi quvur tebranishlari bo'lgan joylardan qoching.
Hisoblagichni quvur liniyasi klapanlari, armatura yoki oqim buzilishiga olib kelishi mumkin bo'lgan to'siqlar yaqiniga o'rnatmang.
Hisoblagichni o'rnatish va texnik xizmat ko'rsatish vazifalari uchun etarli kirish imkoniyati bo'lgan joyga qo'ying.

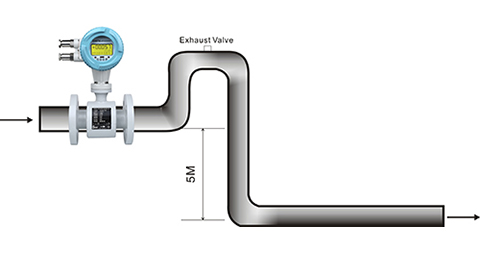

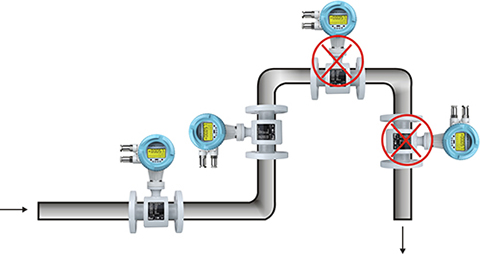

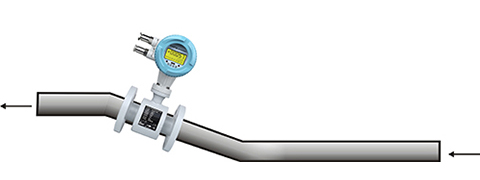

Eng past nuqtada va vertikal yuqoriga yo'nalishda o'rnating Eng yuqori nuqtaga yoki vertikal pastga qarab o'rnatmang	Agar tushish 5 m dan oshsa, egzozni o'rnating quyi oqimdagi valf

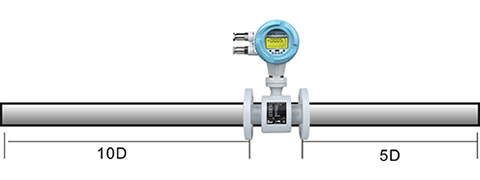

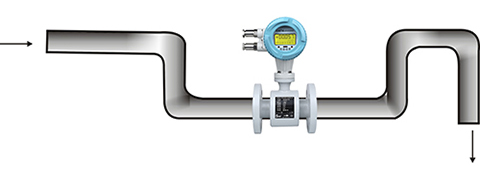

Ochiq drenaj trubkasida foydalanilganda eng past nuqtada o'rnating	10D yuqori oqim va 5D quyi oqim kerak

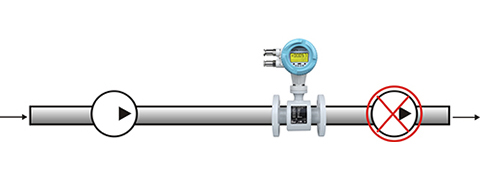

Uni nasosning kirish qismiga o'rnatmang, nasosning chiqishiga o'rnating	ko'tarilgan yo'nalishda o'rnating
