Mita ya kiwango cha ultrasonic

Utangulizi

Faida

Data ya Kiufundi

Ufungaji

Utangulizi

Kipimo cha kiwango cha ultrasonic inatokana na kanuni ya Muda wa Kusafiri kwa Ndege. Sensorer hutoa mapigo ya ultrasonic, uso wa media unaonyesha ishara na kitambuzi huigundua tena. Saa-ya-Ndege ya ishara ya ultrasonic iliyoakisiwa inalingana moja kwa moja na umbali uliosafiri. Kwa jiometri ya tank inayojulikana kiwango kinaweza kuhesabiwa.

Faida

Manufaa ya Meta ya Kiwango cha Ultrasonic
Suluhisho la bei nzuri kwa programu rahisi.
Uendeshaji bila matengenezo kupitia kanuni ya kupimia isiyo ya mawasiliano.
Kipimo cha kuaminika kisichotegemea vipengele vya bidhaa.

Faida

Maombi ya Mita ya Kiwango cha Ultrasonic
Kipimo cha kiwango cha ultrasonic kwa ajili ya kipimo endelevu cha kiwango cha vimiminika au yabisi kwa wingi. Matumizi ya kawaida ni kipimo cha vimiminika kwenye tanki za kuhifadhia au beseni wazi. Sensor pia inafaa kwa ajili ya kugundua yabisi wingi katika vyombo vidogo au vyombo wazi. Kanuni ya kupima bila ya mawasiliano haitegemei vipengele vya bidhaa na inaruhusu usanidi bila kati.

Tangi ya Kuhifadhi

Bwawa

Mifereji ya maji

Ghala

Visima

Sanduku la Kupima mita

Data ya Kiufundi

Jedwali la 1: Vigezo vya Kiufundi vya Kiwango cha Ultrasonic

Kazi	Aina ya Compact
Kiwango cha Kiwango	4,6,8,10,12,15,20,30m
Usahihi	0.5%-1.0%
Azimio	3mm au 0.1%
Onyesho	Onyesho la LCD
Pato la Analogi	Waya Mbili 4-20mA/250Ω Mzigo
Ugavi wa Nguvu	DC24V
Joto la Mazingira	Transmitter -20~+60℃ , Kihisi -20~+80℃
Mawasiliano	HART
Darasa la Ulinzi	Transmitter IP65(IP67 Hiari), Sensore IP68
Ufungaji wa Uchunguzi	Flange, Thread

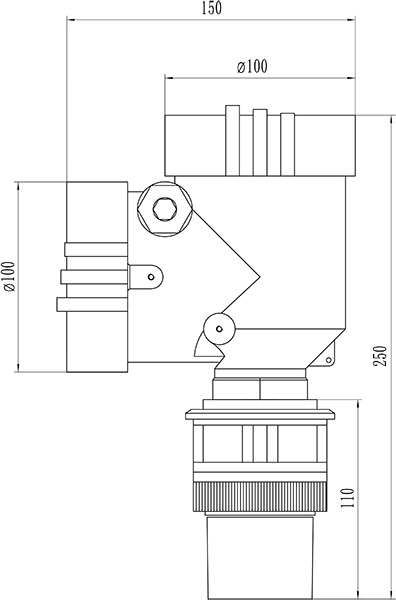

Kipimo cha Meta ya Kiwango cha Ultrasonic

Jedwali la 2: Uteuzi wa Muundo wa Kiwango cha Usahihi wa Kiwango cha Juu

Pima Masafa

4  4m
6  6m
8  8m
12 12m
20 20m
30 30m

Leseni

P Aina ya Kawaida(Isio na ushahidi wa awali)
Mimi salama Kimsingi (Exia IIC T6 Ga)

Nyenzo ya Kisambaza Nishati/Joto la Mchakato/Daraja la Ulinzi

A ABS/(-40-75)℃/IP67
B PVC/(-40-75)℃/IP67
C PTFE/(-40-75)℃/IP67

Mchakato wa Muunganisho/Nyenzo

G Uzi
D Flange /PP

Kitengo cha elektroniki

2 4~20mA/24V DC Waya Mbili
3 4 20mA/24V DC /HART Waya Mbili
4 4-20mA/24VDC/RS485 Modbus Waya Nne
5 4-20mA/24VDC/Mlio wa Kengele Waya Nne

Shell / Daraja la Ulinzi

L Alumini / IP67

Ingizo la Cable

N 1/2 NPT

Kipanga programu/Onyesho

1 Na Onyesho

Ufungaji

Usakinishaji wa Meta za Kiwango cha Ultrasonic
1: Weka Transmitter ya Kiwango cha Ultrasonic perpendicular kwa kioevu.
2: Transducer haipaswi kuwekwa karibu sana na ukuta wa tank, mabano yanaweza kusababisha mwangwi mkali wa uwongo.
3:Weka kipenyo mbali na ghuba ili kuepusha mwangwi wa uwongo.
4: Transducer haipaswi kupachikwa karibu sana na ukuta wa tank, kujenga juu ya ukuta wa tank husababisha echoes za uongo.
5:Kama inavyoonyeshwa na mchoro ulio hapa chini, kibadilishaji sauti kinapaswa kupachikwa juu ya bomba la mwongozo ili kuzuia mwangwi wa uwongo kutokana na misukosuko na povu. Bomba la mwongozo linapaswa kuja na tundu la vent juu ya bomba ili kuruhusu mvuke wa kioevu kwenda nje ya bomba.
6:Unapoweka transducer kwenye tanki thabiti, kibadilishaji data lazima kielekeze kwenye sehemu ya tangi.
