Utangulizi

Maombi

Data ya Kiufundi

Ufungaji

Utangulizi

Kasi ya ultrasonic katika gesi huathiriwa na halijoto ya gesi,Kwa hivyo mita ya kiwango inahitaji kugundua halijoto ya gesi kazini. Kwa hivyo mita ya kiwango cha nyenzo inahitaji kugundua halijoto ya gesi kazini,fidia kwa kasi ya sauti.
Sensor ya mapigo ya mita katika mwelekeo wa uso wa bidhaa. Huko, zinaonyeshwa nyuma na kupokelewa na kihisi.

Faida

Manufaa ya Meta ya Kiwango cha Usahihi
Kipimo kisicho na mawasiliano, kisicho na matengenezo.
Kipimo ambacho hakijaathiriwa na sifa za midia, kama vile thamani ya dc au msongamano.
Urekebishaji bila kujaza au kutoa.
Athari ya kujisafisha kwa sababu ya diaphragm ya kihisi cha vibrating.

Maombi

Programu ya Kiwango cha Juu cha Meta ya Usahihi
Kuhakikisha kwamba maambukizi ultrasonic kipimo ultrasonic kioevu ngazi au tukio nyenzo uso.
Vile vile: tanki la kuhifadhia maji, chute, bwawa, Visima, mifereji ya maji, sanduku la kupimia, ghala na kadhalika.

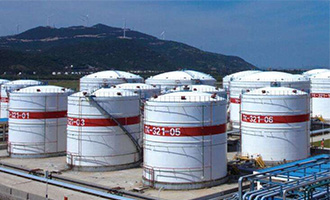

Tangi ya Kuhifadhi

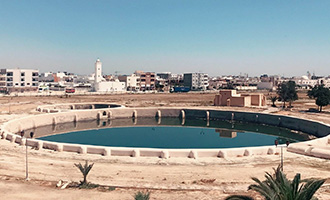

Bwawa

Mifereji ya maji

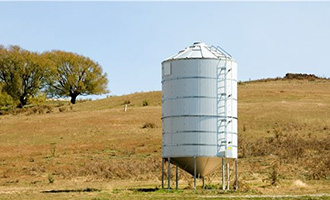

Ghala

Visima

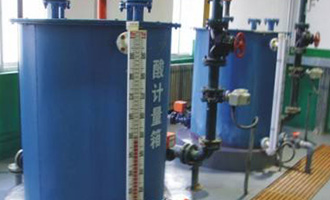

Sanduku la Kupima mita

Data ya Kiufundi

Jedwali la 1: Vigezo vya Kiufundi vya Kiwango cha Juu cha Usahihi

Kazi	Aina ya Compact
Kiwango cha Kiwango	4,6,8,10,12,15,20,30m
Usahihi	0.5%-1.0%
Azimio	3mm au 0.1%
Onyesho	Onyesho la LCD
Pato la Analogi	Waya Mbili 4-20mA/250Ω Mzigo
Ugavi wa Nguvu	DC24V
Joto la Mazingira	Transmitter -20~+60℃ , Kihisi -20~+80℃
Mawasiliano	HART
Darasa la Ulinzi	Transmitter IP65(IP67 Hiari), Sensore IP68
Ufungaji wa Uchunguzi	Flange, Thread

Jedwali la 2: Uteuzi wa Muundo wa Kiwango cha Usahihi wa Kiwango cha Juu

Pima Masafa

4  4m
6  6m
8  8m
12 12m
20 20m
30 30m

Leseni

P Aina ya Kawaida(Isio na ushahidi wa awali)
Mimi salama Kimsingi (Exia IIC T6 Ga)

Nyenzo ya Kisambaza Nishati/Joto la Mchakato/Daraja la Ulinzi

A ABS/(-40-75)℃/IP67
B PVC/(-40-75)℃/IP67
C PTFE/(-40-75)℃/IP67

Mchakato wa Muunganisho/Nyenzo

G Uzi
D Flange /PP

Kitengo cha elektroniki

2 4~20mA/24V DC Waya Mbili
3 4 20mA/24V DC /HART Waya Mbili
4 4-20mA/24VDC/RS485 Modbus Waya Nne
5 4-20mA/24VDC/Mlio wa Kengele Waya Nne

Shell / Daraja la Ulinzi

L Alumini / IP67

Ingizo la Cable

N 1/2 NPT

Kipanga programu/Onyesho

1 Na Onyesho

Ufungaji

Usakinishaji wa Meta za Kiwango cha Usahihi wa Juu

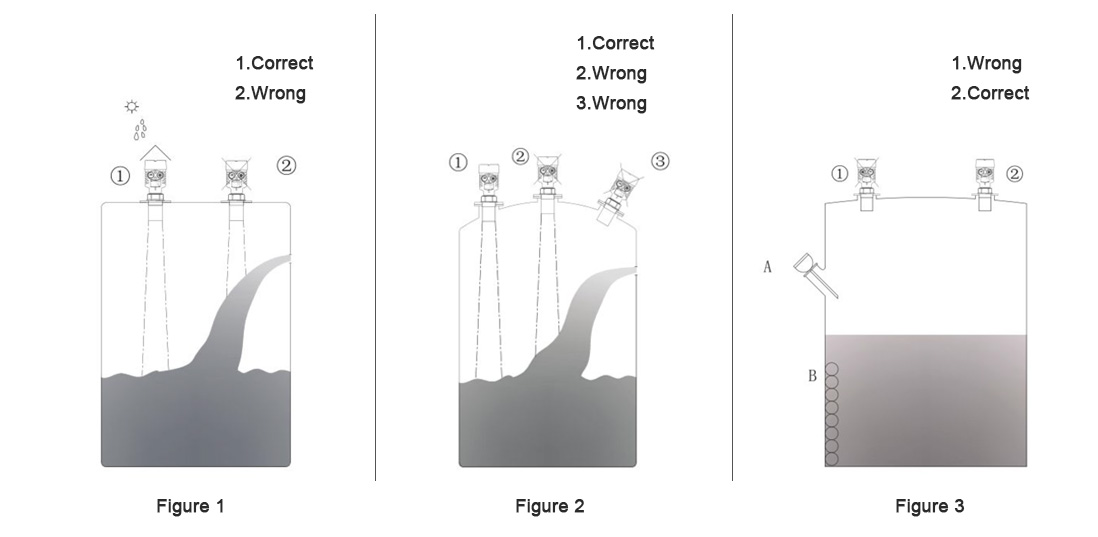

1: Weka Transmitter ya Kiwango cha Ultrasonic perpendicular kwa kioevu.
2: Transducer haipaswi kuwekwa karibu sana na ukuta wa tank, mabano yanaweza kusababisha mwangwi mkali wa uwongo.
3:Weka kipenyo mbali na ghuba ili kuepusha mwangwi wa uwongo.
4: Transducer haipaswi kupachikwa karibu sana na ukuta wa tank, kujenga juu ya ukuta wa tank husababisha echoes za uongo.
5:Kama inavyoonyeshwa na mchoro ulio hapa chini, kibadilishaji sauti kinapaswa kupachikwa juu ya bomba la mwongozo ili kuzuia mwangwi wa uwongo kutokana na misukosuko na povu. Bomba la mwongozo linapaswa kuja na tundu la vent juu ya bomba ili kuruhusu mvuke wa kioevu kwenda nje ya bomba.
6:Unapoweka transducer kwenye tanki thabiti, kibadilishaji data lazima kielekeze kwenye sehemu ya tangi.
