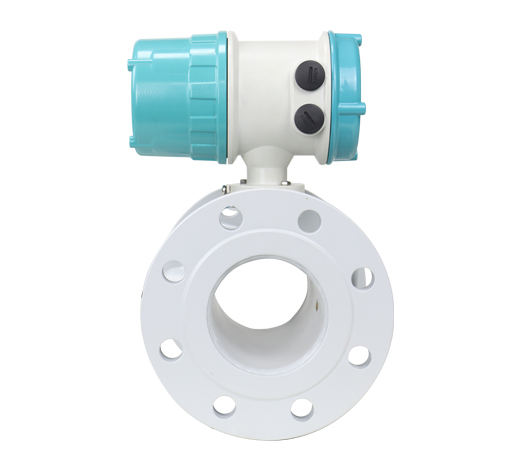

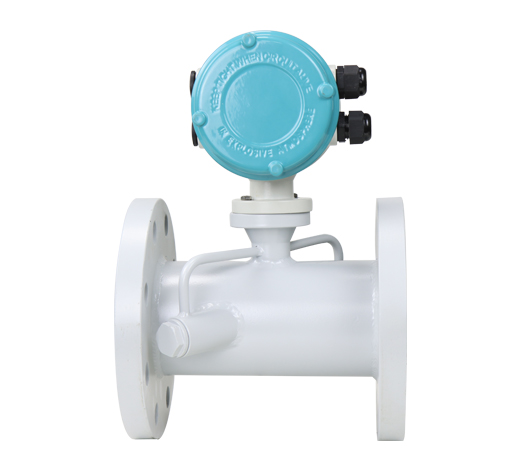

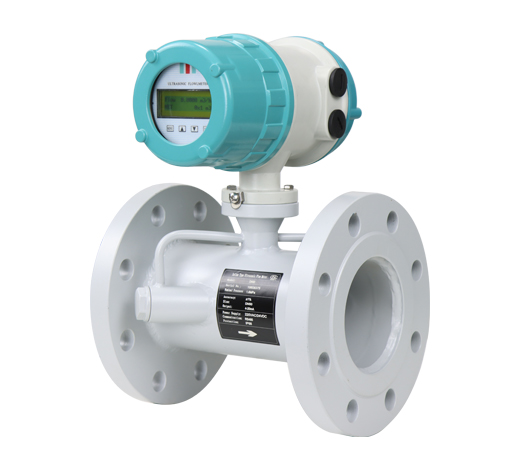

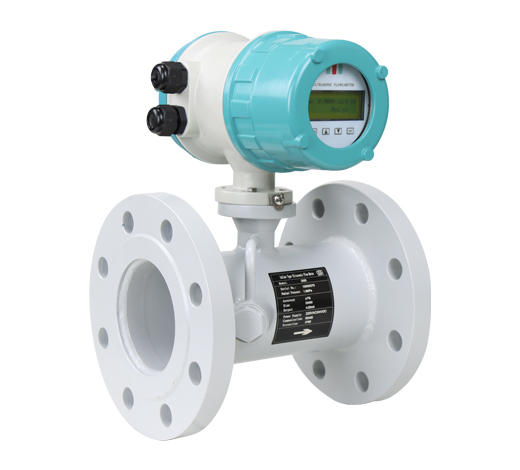

Muhimu Onyesha Flange Ultrasonic Flow Meter

Orodha ya bidhaa

Mita ya Mtiririko wa Umeme

Mita ya mtiririko wa Vortex

Mita ya Mtiririko wa Ultrasonic

Mita ya Mtiririko wa Turbine

Mita ya mtiririko wa Misa ya joto

Mita ya Mtiririko wa Misa ya Coriolis

Rotameter ya Tube ya Metal

Precession Vortex Flowmeter

Mita ya Kiwango cha Ultrasonic

Mita ya Kiwango cha Rada

Rada-Flowmeter

Mita ya Mtiririko wa Gear Oval

Water Quality Analyzer

Throttling Device

Magnetic Level Gauge

Wasiliana nasi

Tag Cloud

Mita ya mtiririko wa ultrasonic

Mita ya mtiririko wa maji

Utangulizi

Maombi

Data ya Kiufundi

Ufungaji

Utangulizi

Flange ultraosnic flow mita ni aina moja ya mita ya mtiririko wa kioevu ya uchumi ambayo hupima kioevu safi, kama vile: Maji safi, Maji ya Bahari, Maji ya Kunywa, Maji ya Mto, Pombe nk.
Na hivyoinafaa kwa kuendelea kupima mtiririko na joto la vimiminika safi na sare bila mkusanyiko mkubwa chembe zilizosimamishwa au mazingira ya gesi ya viwandani.

Faida

Usahihi bora kuliko ±1.0%
Uaminifu wa juu, utendaji wa juu , bei ya chini
Upimaji wa mtiririko wa pande mbili
Hakuna sehemu zinazosonga, } pote}++++ hasara+ + hasara+++ nafuu,+ bila matengenezo+
Kupima kioevu uendeshaji na kioevu isiyo ya upitishaji
Onyesha mtiririko papo hapo,Mtiririko Jumla,Joto,Mtiririko Chanya,Mtiririko Hasi
Sehemu za bomba za usahihi wa hali ya juu, sensor imewekwa kabla ya kuacha kiwanda ili kuhakikisha usahihi wa kipimo cha juu

Maombi

Mita ya mtiririko wa inline inaweza kuunganisha sensor ya joto ili kuwa calorimeter moja na kutumika sana katika tasnia ya chakula, tasnia ya mafuta na gesi, tasnia ya kemikali, tasnia ya matibabu ya maji, makazi ya biashara, tasnia ya nguvu

Sekta ya chakula

Sekta ya Mafuta na Gesi

Sekta ya kemikali

Sekta ya matibabu ya maji

Utatuzi wa biashara

Sekta ya nguvu

Data ya Kiufundi

Jedwali la 1: Vigezo Muhimu vya Maonyesho ya Flange Ultrasonic Flow Meter

Maelezo	Vipimo
Ukubwa	DN15~DN6000
Usahihi	Bora kuliko ±1.0%
Kiwango cha kasi	0~±10m/s
Joto la kioevu	0~160℃
Aina ya kioevu	Maji, maji ya bahari, maji taka, pombe, bia, aina mbalimbali za mafuta nk ambayo inaweza kufanya ultrasound moja sare kioevu
Nyenzo za bomba	Chuma, chuma cha pua, chuma cha kutupwa, shaba, PVC, alumini, FRP nk, kila aina. Ya bomba mnene, inaweza kuwa mjengo ndani
Ishara ya pato	Chaneli 1 pato la 4-20mA, uhuru 0-1K; 1 chaneli OCT pato la mapigo, upana wa mapigo 6-1000ms, (chaguo-msingi ni 200ms); Toleo 1 la relay ya kituo
Mawimbi ya Kuingiza	Ingizo la 4-20mA Unganisha na waya tatu PT100, inaweza kufikia kipimo cha joto
Mawasiliano	RS485 MODBUS RTU
Ugavi wa nguvu	DC8-36V au AC85-264V
Ulinzi	IP65
Matumizi ya Nguvu	1.5W

Jedwali la 2 : Jedwali la halijoto ya maji na kasi ya sauti

Halijoto(℃)	Kasi ya sauti (m/s)	Halijoto(℃)	Kasi ya sauti (m/s)
0	1403	50	1541
5	1427	55	1546.5
10	1447	60	1552
15	1464	65	1553.5
20	1481	70	1555
25	1494	75	1555
30	1507	80	1555
35	1516.5	85	1552.5
40	1526	90	1550
45	1533.5	95	1547
		100	1543

Jedwali la 3 : Uteuzi wa muundo wa mita ya mtiririko wa ultrasonic

Ukubwa	DN15~DN6000	15~6000
Nyenzo ya Mwili	Chuma cha kaboni	C
	SS304	S0
	SS316	S1
Kiwango cha Shinikizo	Mpa 0.6		P1
	MPa 1.0		P2
	MPa 1.6		P3
	MPa 2.5		P4
	Nyingine maalum		P5
Pato	4-20mA,Pulse,OCT,RS485			O
Muundo	Muhimu				I
	Mbali				R
Uhusiano	Uzi					T
	Flange					F

Ufungaji

Mahitaji Muhimu ya Ufungaji wa Mita ya Flange ya Mtiririko wa Flange
Kwa ujumla, kanuni zifuatazo zinapaswa kufuatwa:

Ili kuchagua sehemu ya bomba iliyojaa umajimaji, kama vile sehemu ya wima ya bomba au sehemu ya mlalo ya bomba iliyojaa umajimaji.
Sehemu ya kupimia inapaswa kuwa mara 10 ya kipenyo kutoka juu ya mto na sehemu ya bomba moja kwa moja ndani ya mara 5 ya kipenyo kutoka chini ya mto, na umbali kutoka kwa bomba la valve unapaswa kuwa mbali iwezekanavyo.

Hakikisha halijoto katika sehemu ya kupimia iko ndani ya safu ya kufanya kazi.
Kuzingatia kikamilifu hali ya uchafu wa ukuta wa ndani wa bomba, na jaribu kuchagua sehemu ya bomba isiyo ya kupima kwa kipimo. Wakati haiwezi kuridhika, unyanyasaji unapaswa kuzingatiwa kama safu ya usahihi bora wa kipimo.
Chagua sehemu za bomba na mabomba ya sare na mnene ambayo ni rahisi kwa maambukizi ya ultrasonic.

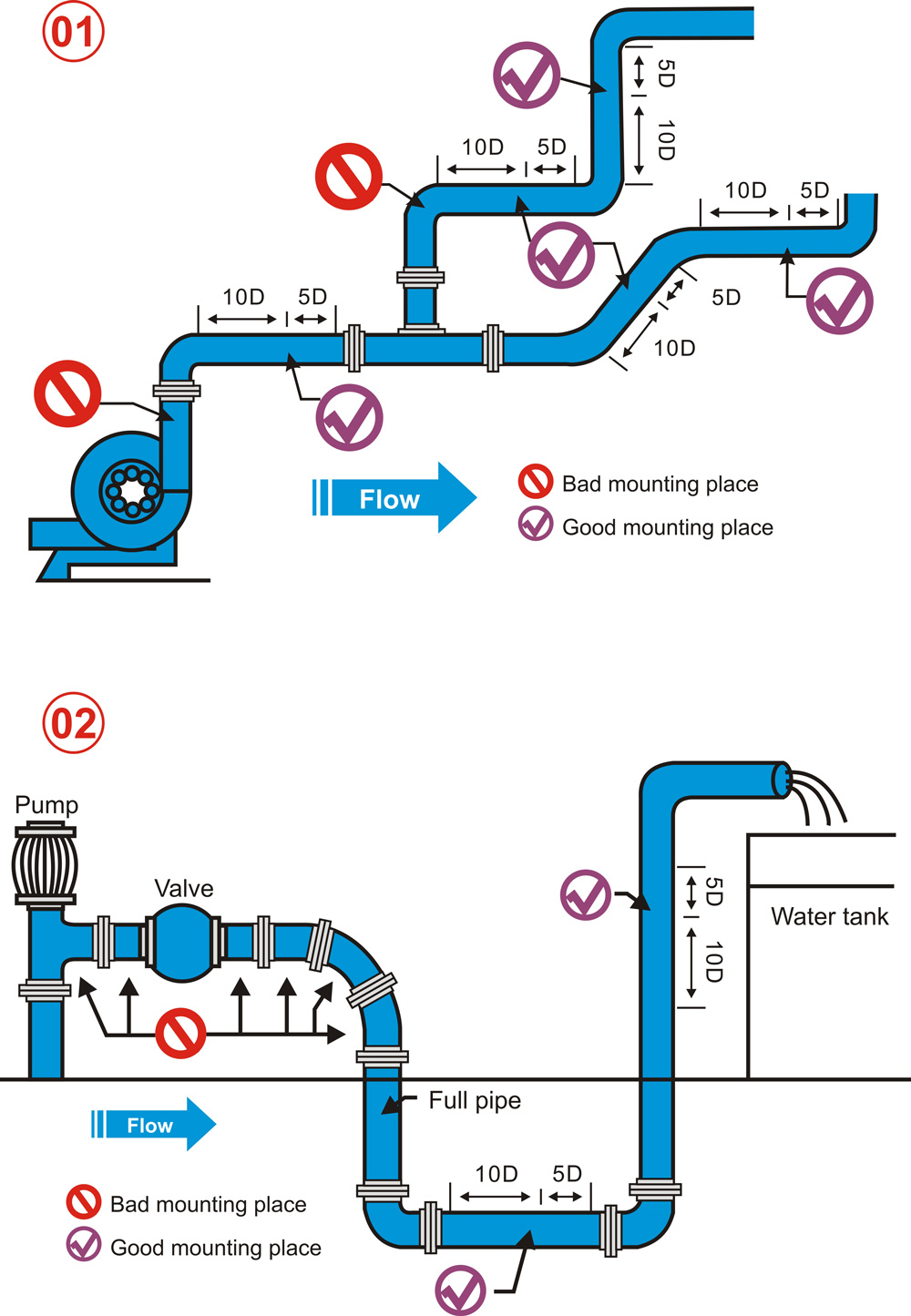

Tafadhali rejelea mifano miwili iliyo upande wa kulia kwa uteuzi wa pointi za kupimia.
