Kipimo cha mtiririko wa sumakuumeme ya bomba iliyojazwa kwa kiasi Faida na Hasara

Mita ya mtiririko wa sumaku-umeme iliyojazwa kwa sehemu inaweza kupima mtiririko wa kioevu wa bomba iliyojazwa kwa sehemu, ni maarufu sana katika umwagiliaji.
Inaweza kutumia umeme wa jua, aina hii inafaa sana kwa maeneo ya mbali ambayo hayana umeme wa viwandani.
Inachukua nyenzo salama na za kudumu, maisha ya huduma ni ya muda mrefu kuliko bidhaa za kawaida. Kwa kawaida, inaweza kufanya kazi angalau miaka 5-10 au zaidi.
Na tayari tumepata cheti cha daraja la chakula kwa mjengo wake ili iweze kutumika kwa maji ya kunywa, maji ya chini ya ardhi, nk. Kampuni nyingi za maji ya kunywa hutumia aina hii kwenye bomba lao kubwa.
Tunatumia mita sahihi ya kiwango cha ultrasonic mini kwa kipimo cha kiwango cha kioevu kisha mita ya mtiririko itarekodi kiwango cha kioevu na kutumia parameter hii kupima mtiririko wa kioevu. Sehemu hii ya kipofu ya mita ya kiwango cha ultrasonic ni ndogo sana na usahihi wake unaweza kufikia ±1mm.

Maombi

Kipimo cha mtiririko wa sumaku-umeme ya bomba iliyojazwa kwa kiasi kinaweza kupima maji, maji taka, majimaji ya karatasi, n.k. Tunatumia mpira au kitambaa cha polyurethane juu yake, kwa hivyo inaweza kupima maji mengi yasiyo na babuzi. Inatumika hasa katika umwagiliaji, matibabu ya maji, nk.
Inastahimili joto la -20-60 deg C, na ilikuwa ya kudumu sana na salama.

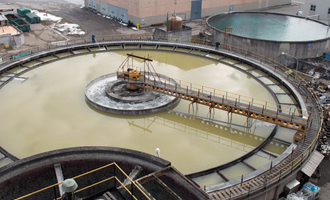

Kutibu maji

Maji Taka

Umwagiliaji

Mifereji ya maji ya Umma

Sekta ya Karatasi

Nyingine

Data ya Kiufundi

Jedwali la 1: Vigezo vya Flow Meter ya Bomba Lililojazwa Kiasi

Kupima Ukubwa wa Bomba	DN200-DN3000
Uhusiano	Flange
Nyenzo ya Mjengo	Neoprene/Polyurethane
Nyenzo ya Electrode	SS316, TI, TA, HB, HC
Aina ya Muundo	Aina ya Mbali
Usahihi	2.5%
Mawimbi ya Pato	Modbus RTU, kiwango cha umeme cha TTL
Mawasiliano	RS232/RS485
Kiwango cha kasi ya mtiririko	0.05-10m/s
Darasa la Ulinzi	Kubadilisha fedha: IP65 Kihisi cha mtiririko: IP65(kawaida), IP68(hiari)

Jedwali la 2: Ukubwa wa Flow Meter ya Bomba Iliyojazwa Kiasi

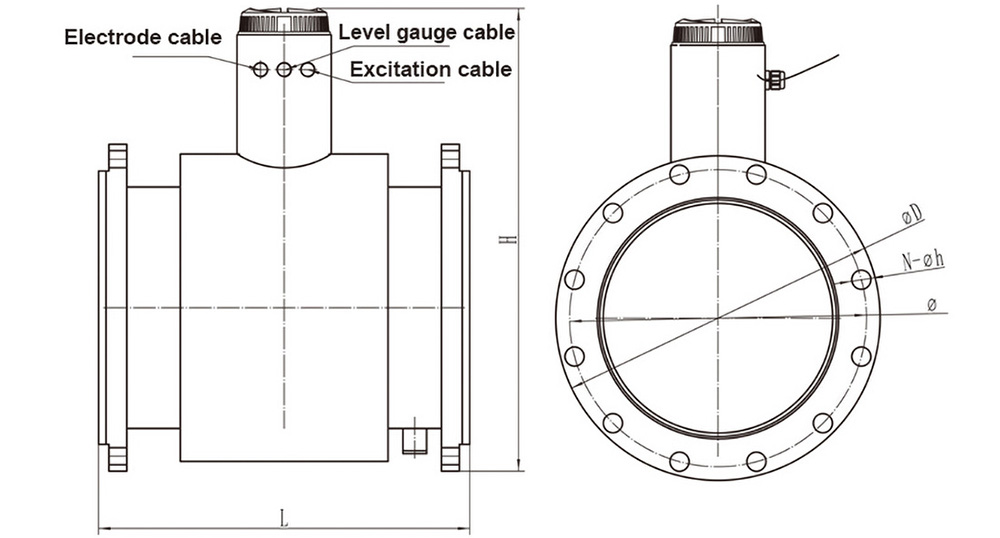

Kuchora ( DIN Flange)
Kipenyo (mm)	Jina shinikizo	L(mm)	H	φA	φK	N-φh
DN200	0.6	400	494	320	280	8-φ18
DN250	0.6	450	561	375	335	12-φ18
DN300	0.6	500	623	440	395	12-φ22
DN350	0.6	550	671	490	445	12-φ22
DN400	0.6	600	708	540	495	16-φ22
DN450	0.6	600	778	595	550	16-φ22
DN500	0.6	600	828	645	600	20-φ22
DN600	0.6	600	934	755	705	20-φ22
DN700	0.6	700	1041	860	810	24-φ26
DN800	0.6	800	1149	975	920	24-φ30
DN900	0.6	900	1249	1075	1020	24-φ30
DN1000	0.6	1000	1359	1175	1120	28-φ30

Jedwali la 3: Uteuzi wa Muundo wa Mtiririko wa Bomba Lililojazwa Kiasi

QTLD/F		xxx	x	x	x	x	x	x	x	x	x
Kipenyo (mm)	DN200-DN1000 nambari ya tarakimu tatu
Shinikizo la majina	0.6Mpa		A
	1.0Mpa		B
	1.6Mpa		C
Mbinu ya uunganisho	Aina ya flange			1
Mjengo	neoprene				A
Nyenzo za electrode	316L					A
	Hastelloy B					B
	Hastelloy C					C
	titani					D
	tantalum					E
	Chuma cha pua kilichopakwa carbudi ya tungsten					F
Fomu ya muundo	Aina ya Mbali						1
	Aina ya Mbali Aina ya Kupiga mbizi						2
Ugavi wa umeme	220VAC 50Hz							E
	24VDC							G
	12V							F
Pato/mawasiliano	Mtiririko wa sauti 4~20mADC/ mpigo								A
	Mtiririko wa sauti 4~20mADC/RS232C kiolesura cha mawasiliano ya mfululizo								B
	Mtiririko wa sauti 4~20mADC/RS485C kiolesura cha mawasiliano cha mfululizo								C
	Toleo la itifaki ya mtiririko wa sauti ya HART								D
Fomu ya kubadilisha fedha	mraba									A
Lebo maalum

Ufungaji

Ufungaji na Utunzaji wa Mita ya Utiririshaji wa Bomba la Kiumeme kwa Kiasi

1.Ufungaji
Kipimo cha mtiririko wa sumakuumeme kilichojazwa kwa kiasi kinapaswa kusakinishwa kwa usahihi ili kuhakikisha kipimo kizuri. Kwa kawaida tunahitaji likizo ya 10D (mara 10 ya kipenyo) umbali wa bomba moja kwa moja kabla ya mita ya mtiririko ya sumakuumeme ya bomba kujazwa kiasi na 5D nyuma ya mita ya mtiririko ya sumakuumeme ya bomba iliyojazwa kiasi. Na jaribu kuzuia kiwiko/valve/pampu au kifaa kingine ambacho kitaathiri kasi ya mtiririko. Ikiwa umbali hautoshi, basi tafadhali sakinisha mita ya mtiririko kulingana na picha inayofuata.

lnstall katika hatua ya chini kabisa na wima mwelekeo wa juu Usisakinishe katika sehemu ya juu kabisa au katika sehemu ya juu zaidi ya kuteremsha chini	Wakati kushuka ni zaidi ya 5m, sakinisha kutolea nje valve kwenye mkondo wa chini
Weka kwenye sehemu ya chini kabisa inapotumika kwenye bomba la kutolea maji wazi	Inahitaji 10D ya mkondo wa juu na 5D ya mkondo wa chini
Usiisakinishe kwenye mlango wa pampu, isakinishe kwenye sehemu ya kutoka ya pampu	lnstall katika mwelekeo wa kupanda

2.Matengenezo
Utunzaji wa kawaida: unahitaji tu kufanya ukaguzi wa kuona wa mara kwa mara wa chombo, kuangalia mazingira karibu na kifaa, kuondoa vumbi na uchafu, hakikisha kuwa hakuna maji na vitu vingine vinavyoingia, angalia ikiwa wiring iko katika hali nzuri, na angalia ikiwa kuna vitu vipya. imesakinishwa vifaa vikali vya uwanja wa sumakuumeme au waya mpya zilizosakinishwa karibu na chombo Cross-ala. Ikiwa kati ya kupimia inachafua kwa urahisi elektrodi au amana kwenye ukuta wa bomba la kupimia, inapaswa kusafishwa na kusafishwa mara kwa mara.
3. Utambuzi wa hitilafu: ikiwa mita itapatikana kufanya kazi kwa njia isiyo ya kawaida baada ya mita ya mtiririko kuwekwa katika operesheni au operesheni ya kawaida kwa muda fulani, hali ya nje ya mita ya mtiririko inapaswa kuangaliwa kwanza, kama vile kama usambazaji wa umeme vizuri, iwe bomba linavuja au katika hali ya sehemu ya bomba, iwe kuna yoyote kwenye bomba, kama viputo vya hewa, nyaya za mawimbi zimeharibika, na ikiwa ishara ya pato la kibadilishaji fedha (hiyo ni, mzunguko wa pembejeo wa chombo kinachofuata. ) iko wazi. Kumbuka kuvunja na kurekebisha mita ya mtiririko kwa upofu.
4. Ukaguzi wa sensor
5.Cheki cha kubadilisha fedha
