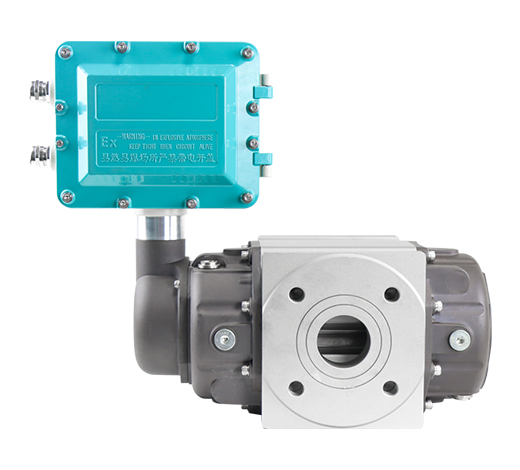

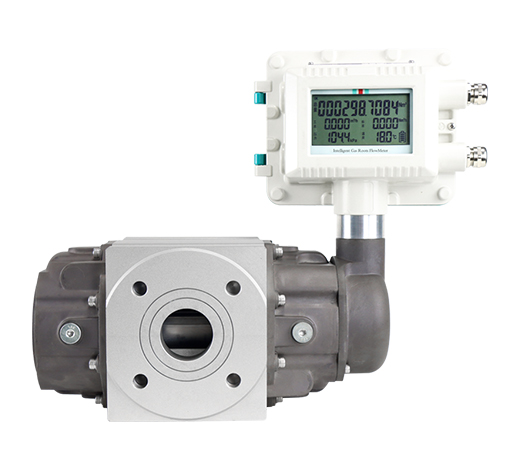

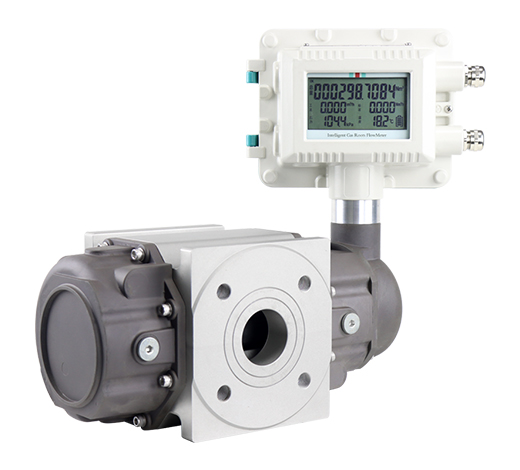

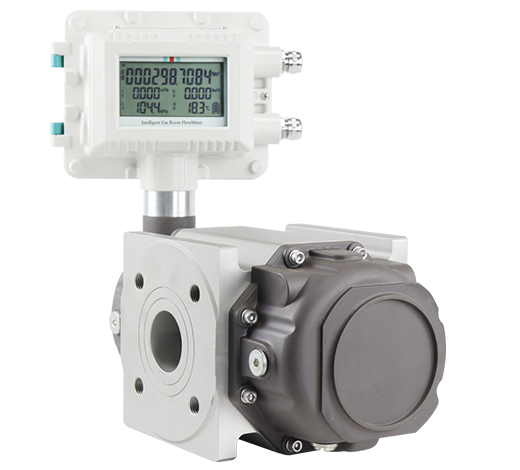

Gasrötter Flödesmätare
Gasrötter Flödesmätare
Gasrötter Flödesmätare
Gasrötter Flödesmätare

Gasrötter Flödesmätare

Nominell diameter: DN25-DN200mm
Nominellt tryck: 1,6Mpa/2,5Mpa/4,0Mpa
Lågt startflöde: 0,05~0,95m3/h
Noggrannhet: 1,5 % (standard), 1,0 % (valfritt)
Repeterbarhet: Bättre än 0,2 %
Introduktion
Ansökan
Teknisk data
Installation
Introduktion
QTLLintelligent gasrötterflödemätare är ett flödemätare som integrerar flödes-, tryck- och temperaturdetekteringsfunktionervilket kanutföra korrigering av tryck, temperatur och kompressionsfaktor. Den har en mängd olika strukturella former och funktionella konfigurationer för att möta användarnas olika krav.QTLL gasrötter flödesmätareanvänds ofta inom områdena stadsgas och industriell gasflödesmätning och detektion, ochskulle kunnauppfylla användarens krav på hög precision, hög tillförlitlighet mätning eller detektering.
Fördelar
Gasrotsflödesmätaren har hög noggrannhet och god repeterbarhet, den använder högprecisionsimporterade dammsäkra speciallager i rostfritt stål som kan säkerställa lång livslängd. Den intelligenta integrerade designen kan dynamiskt detektera temperatur och tryck och utföra automatisk kompensation och kompressionsfaktorkorrigering. Med avancerad mikroströmförbrukningsteknik med dubbla krafter stödjer gasrotflödesmätaren batteriets livslängd på mer än 3 år.
Jämfört med precession vortex flödesmätare, gasturbin flödesmätare har låg tryckförlust, lågt initierande flöde och bredare intervallförhållande.
Ansökan
Flödesmätare för gasrötter används ofta vid flödesmätning av naturgas, kol-till-gas, inert gas, luft och andra gaser. Det är en idealisk flödesmätare för inhemska och utländska stadsgaser, oljefältskemikalier, vetenskaplig forskning och andra avdelningar.
Naturgas
Naturgas
Petroleum
Petroleum

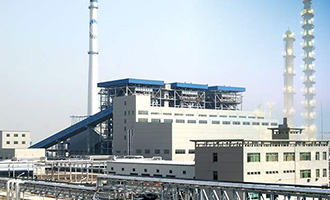

Kemisk
Kemisk
Elkraft
Elkraft

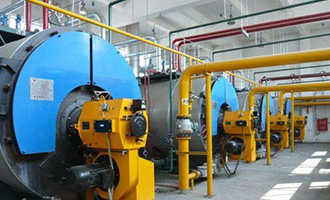

Industripannor
Industripannor

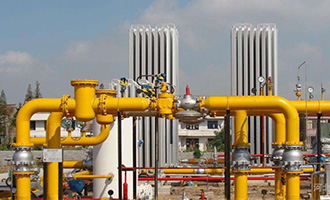

Gasmätning
Gasmätning
Teknisk data

Gasrötter Flödesmätare Parametrar

Storlek DN25-DN200mm
Noggrannhet 1,5 % (Standard)  Qt—Qmax ±1,5 %,Qmin—Qt ±3,0%,Qt=0,05Qmax
1,0 % (valfritt)   Qt—Qmax ±1,5 %,Qmin—Qt ±3,0%,Qt=0,05Qmax
Repeterbarhet Bättre än 0,2 %
Fungerande skick Omgivning: -30℃~+60℃
Medeltemperatur: -20℃~+80℃
Relativ luftfuktighet: 5%-9%
Strömförsörjning Extern ström: +12~24VDC
Intern ström: 3,6V batteri
Energiförbrukning <2W (extern ström)
≤1mW (intern effekt)
Produktion Puls
4-20mA (extern ström)
Kommunikation RS485
Tryckklassificering 1,6 MPa

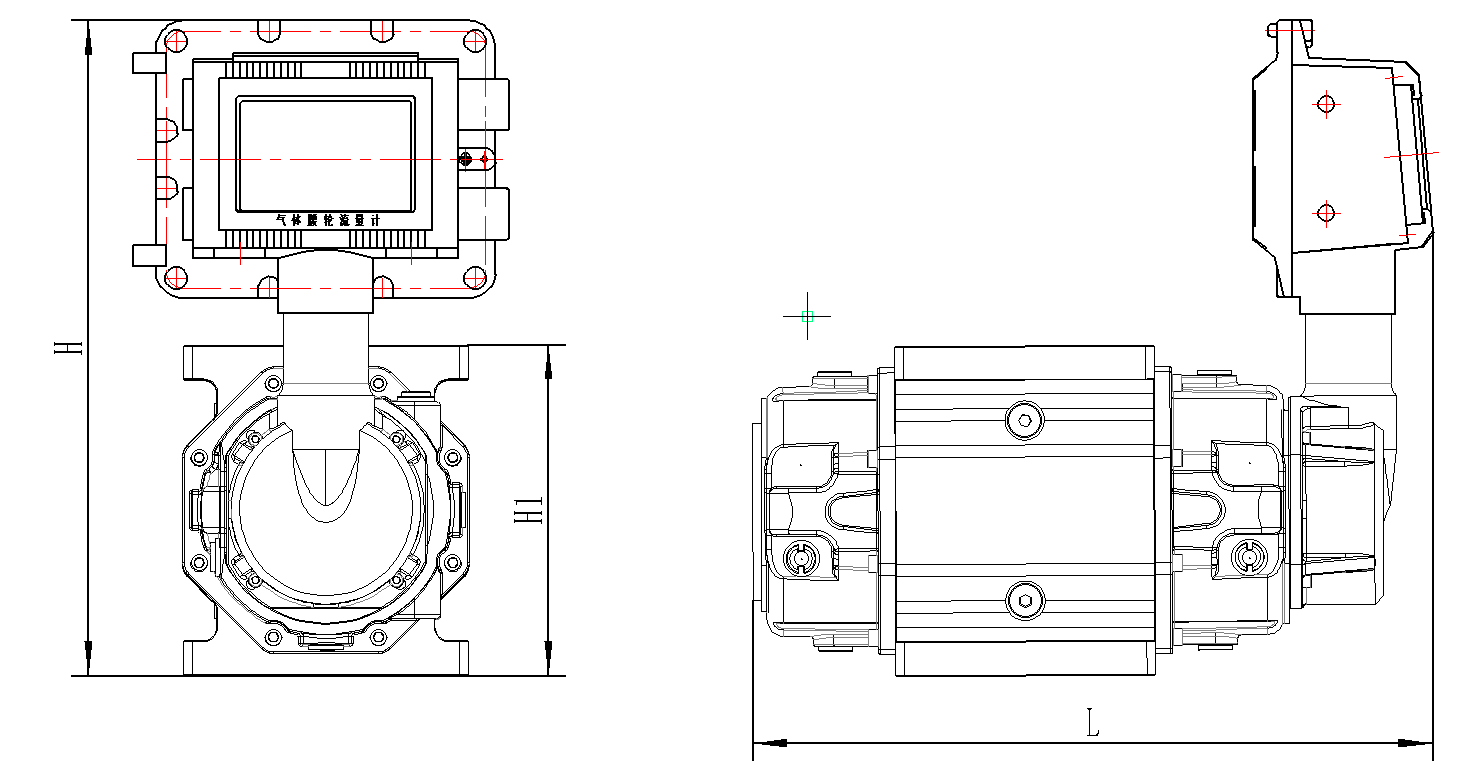

Gasrötter Flödesmätare Dimension

Modell Flödesspec L H1 H Anmärkning
QTLL-25 G16 273 128 340 Flänsmått se PN1.6MPa GB fläns.
Andra flänsstandarder kan speciellt göra.
Tänk på att tätningspackningens tjocklek är cirka 2-3 mm under installationen.
QTLL-40 G25 354 190 375
QTLL-50 G25 354 190 375
G40 425 190 375
G65 425 190 375
QTLL-80 G65 412 190 375
G100 412 190 375
G160 475 245 400
QTLL-100 G160 575 245 400
G250 665 245 400
QTLL-150 G400 683 460 505
G650 802 460 505

Gasrötter Flödesmätare Flödesintervall

Modell Flödesspec
Storlek
(mm)
Flödesintervall
(m³/h)
Starta upp flödet
(m³/h)
Max tryckförlust
(KPa)
QTLL-25 G16 DN25 1-25 0.05 0.08
QTLL-40 G25 DN40 1-40 0.05 0.08
QTLL-50 G25
DN50
1-40 0.1 0.08
G40 2-65 0.1 0.1
G65 2-100 0.12 0.15
QTLL-80 G65
DN80
2-100 0.12 0.15
G100 2.5-160 0.1 0.15
G160 3-250 0.1 0.18
QTLL-100 G160 DN100 3-250 0.1 0.2
G250 4-500 0.65 0.35
QTLL-150 G400 DN150 8-650 0.76 0.46
G650 15-1000 0.85 0.5
QTLL-200 G1600 DN200 32-1600 0.95 0.6

Val av modell för gasrötter flödesmätare

QTLL Parametrar ××× × × × × × ×
Storlek (mm) DN25-DN200mm
Noggrannhet 1,5 % (standard) 1
1.0% 2
Nominellt tryck 1,0 MPa 1
1,6 MPa 2
Andra 3
Kroppsmaterial Aluminiumlegering A
Rostfritt stål S
Produktion/
Kommunikation
Puls 1
Puls+4~20mA 3
Puls+4~20mA+RS485 4
Strömförsörjning Batteridriven 1
Batteridriven + Extern ström DC24V 2
Ex-bevis Med 1
Utan 2
Installation Horisontell H
Vertikal V
Installation
Installationskrav för Gas Roots Flow Meter
Innan flödesmätaren installeras (särskilt den nya rörledningen eller rörledningen efter reparation) måste rörledningen renas för att avlägsna föroreningar som svetsslagg och rost.

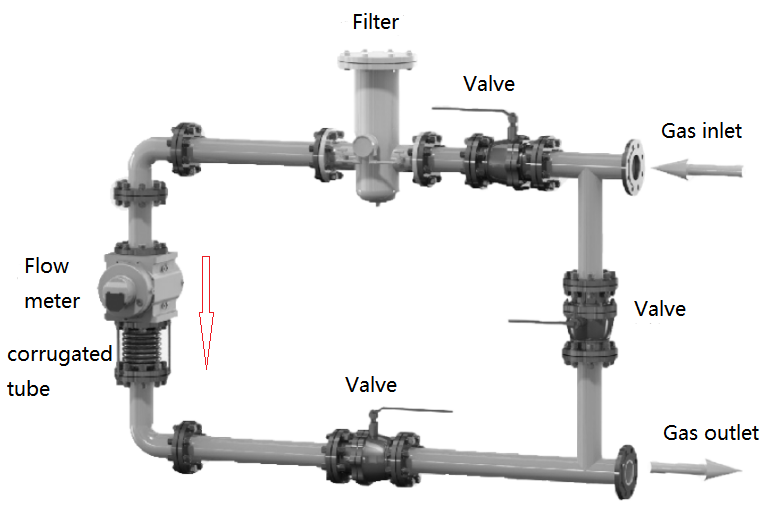

(1) Vertikal installation
Vid vertikal installation ska gasinloppet vara upptill, och luftflödet kommer att flöda uppifrån och ner, det vill säga topp in och botten ut. Företaget rekommenderar användare att använda vertikal installation så mycket som möjligt. Rotorns självrengörande förmåga till diverse;

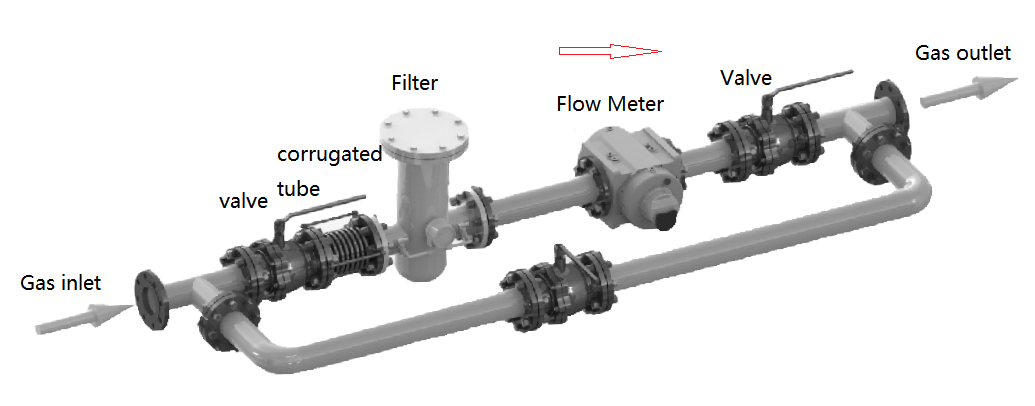

(2) Horisontell installation
Vid horisontell installation bör axeln för inlopps- och utloppsändarna på flödesmätaren inte vara lägre än rörledningens axel för att förhindra att föroreningar i gasen stannar i flödesmätaren och påverkar normal drift. Samtidigt ska flödesmätarflänsen vara direkt ansluten till filterflänsen;
(3) Oavsett vertikal installation eller horisontell installation måste rotoraxeln i flödesmätaren vara i horisontellt läge.
