Introduktion

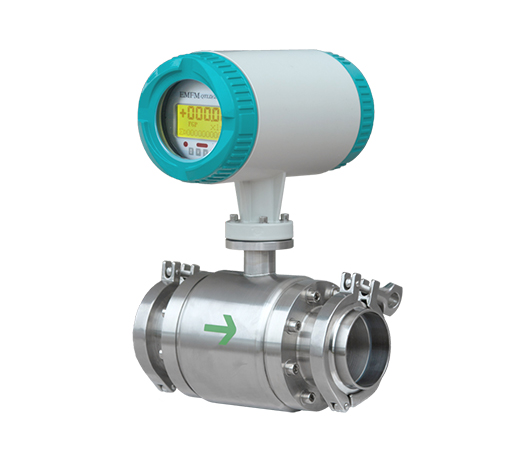

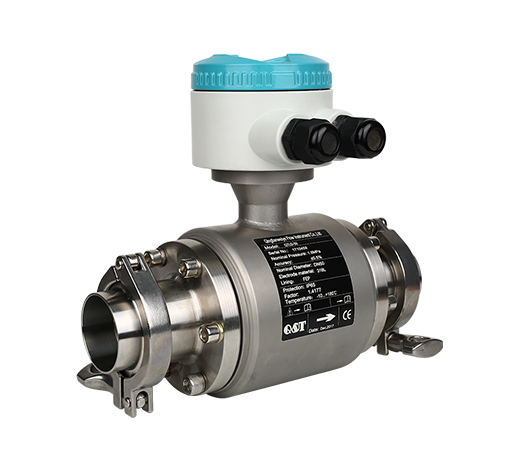

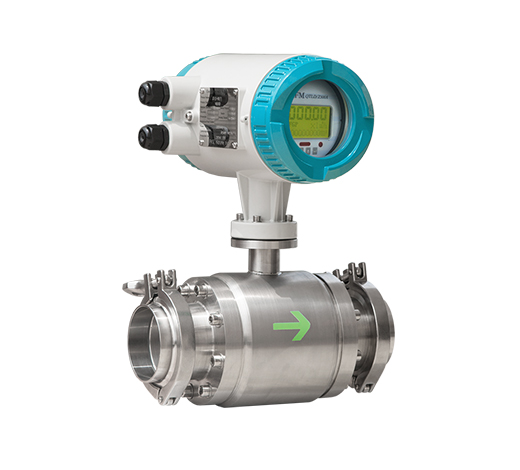

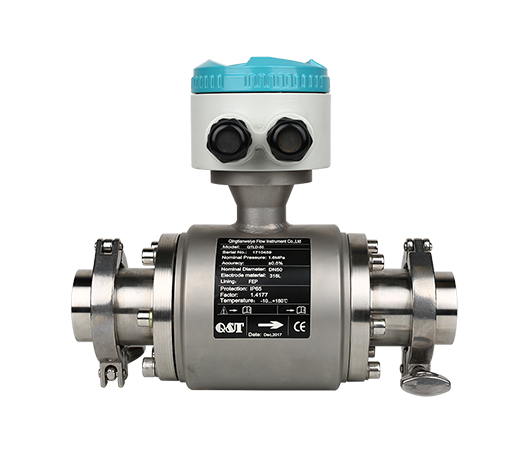

Tri-clamp elektromagnetisk flödesmätare är en sorts volymflödesmätare. Tri-clamp elektromagnetisk flödesmätare är gjord av rostfritt stål, som enkelt kan tas isär och rengöras snabbt, så att den inte är lätt förorenad under användning och kan effektivt förhindra ackumulering av mätvätskerester i mätröret.
Wafer elektromagnetisk flödesmätare fungerar:Produkten är baserad på Faradays lag om elektromagnetisk induktion, som används för att mäta konduktansen större än 20 μS/cm volym av ledande vätskeflöde. Förutom att mäta den allmänna volymen av ledande vätskeflöde, men också kan användas för att mäta stark syra, alkali och andra starka frätande vätskor och lera, massa, etc.

Fördelar

Tri-clamp elektromagnetisk flödesmätare Fördelar och nackdelar:
Tri-clamp elektromagnetisk flödesmätare är lätt att installera och demontera.
Den använder ofarligt rostfritt stål av livsmedelskvalitet som råmaterial, så att det kan komma i kontakt med mat direkt.
Det är lätt att rengöra, kunden behöver bara öppna tri-clamp och demontera flödesmätaren, sedan kan börja rengöra.
Material av rostfritt stål har lång livslängd och SS316 är ett slags rostfritt stål, så det kan användas för att mäta de flesta drycker.
Tri-clamp elektromagnetisk flödesmätare tål hög temperatur desinfektion. Till exempel behöver mjölkfabriken ångdesinfektion en gång om dagen eller två gånger om dagen, tri-clamp är det bästa valet för deras mjölkflödesmätning.
Det är lätt att leverera. Den har liten storlek och låg vikt så att den kan spara din fraktavgift.
Den har flera utsignaler att välja på. Den har strömutgång och pulsutgång för anslutning till PLC eller andra enheter. Och du kan även avläsa flödesmätning med RS485/HART/Profibus.

Ansökan

Tri-clamp elektromagnetisk flödesmätare används främst i dricksvatten, mjölk, grundvatten, öl, vin, sylt, juice och andra livsmedels- och dryckesindustrier. Det används också i stor utsträckning i pappersmassa, gipsslam eftersom det lätt kan rengöras.
Den använder ofarligt material i rostfritt stål så att den kan mäta mat direkt. Och den tål ångdesinfektion vid hög temperatur.
Lokal skärmtyp tål -20-60 grader C temperatur, fjärrskärm tål -20-120 grader C.

Vattenbehandling

Livsmedelsindustrin

Läkemedelsindustri

Petrokemisk

Pappersindustrin

Kemisk övervakning

Metallurgisk industri

Offentlig dränering

Kolindustri

Teknisk data

Tabell 1: Parametrar för elektromagnetisk flödesmätare med tre klämmor

Storlek	DN15mm-DN200mm
Nominellt tryck	1,6 MPa
Noggrannhet	±0,5 %(Standard) ±0,3 % eller ±0,2 % (valfritt)
Liner	FEP, PFA
Elektrod	SUS316L, Hastelloy B, Hastelloy C, Titan, Tantal, Platina-iridium
Strukturtyp	Integral typ, fjärrtyp, dränkbar typ, ex-proof typ
Medeltemperatur	-20~+60degC(Integraltyp)
Medeltemperatur	Fjärrtyp (PFA/FEP) -10~+160degC
Omgivningstemperatur	-20~+60°C
Luftfuktighet i omgivningen	5~90%RH (relativ luftfuktighet)
Mätområde	Max 15m/s
Ledningsförmåga	>5us/cm
Skyddsklass	IP65(Standard); IP68 (valfritt för fjärrtyp)

Utsignal	4-20mA pulsfrekvensrelä
Kommunikation	MODBUS RTU RS485, HART (valfritt), GPRS/GSM (valfritt)
Strömförsörjning	AC220V (Kan användas för AC85-250V) DC24V (Kan användas för DC20-36V) DC12V (tillval), batteridriven 3,6V (tillval)
Energiförbrukning	<20W
Explosionssäker	ATEX Exdll T6Gb

Tabell 2: Tri-clamp elektromagnetisk flödesmätare Val av elektrodmaterial

Elektrodmaterial	Ansökningar
SUS316L	Tillämpbar i vatten, avlopp och lågkorrosiva medier. Används ofta i industrier av bensin, kemi, karbamid, etc
Hastelloy B	Har stark motståndskraft mot saltsyra oavsett konsistens som ligger under bioling piont. Motståndskraftig mot vitriol, fosfat, fluorvätesyra, organisk syra etc som är oxiderbar syra, alkali och icke-oxiderbart salt.
Hastelloy C	Vara motståndskraftig mot oxiderbar syra som salpetersyra, blandad syra samt oxiderbara salt som Fe+++, Cu++ och havsvatten.
Titan	Tillämpbar i havsvatten och typer av klorid, hypokloritsalt, oxiderbar syra (inklusive rykande salpetersyra), organisk syra, alkali etc. Inte resistent mot en ren reducerande syra (såsom svavelsyra, saltsyrakorrosion. Men om syra innehåller antioxidanter (som Fe+++, Cu++) minskar korrosion kraftigt.
Tantal	Har stark motståndskraft mot frätande medier som liknar glas. Gäller nästan alla kemiska medier. Förutom fluorvätesyra, oleum och alkali.
Platina-iridium	Nästan tillämpbar i alla kemiska medier förutom ammoniumsalt.

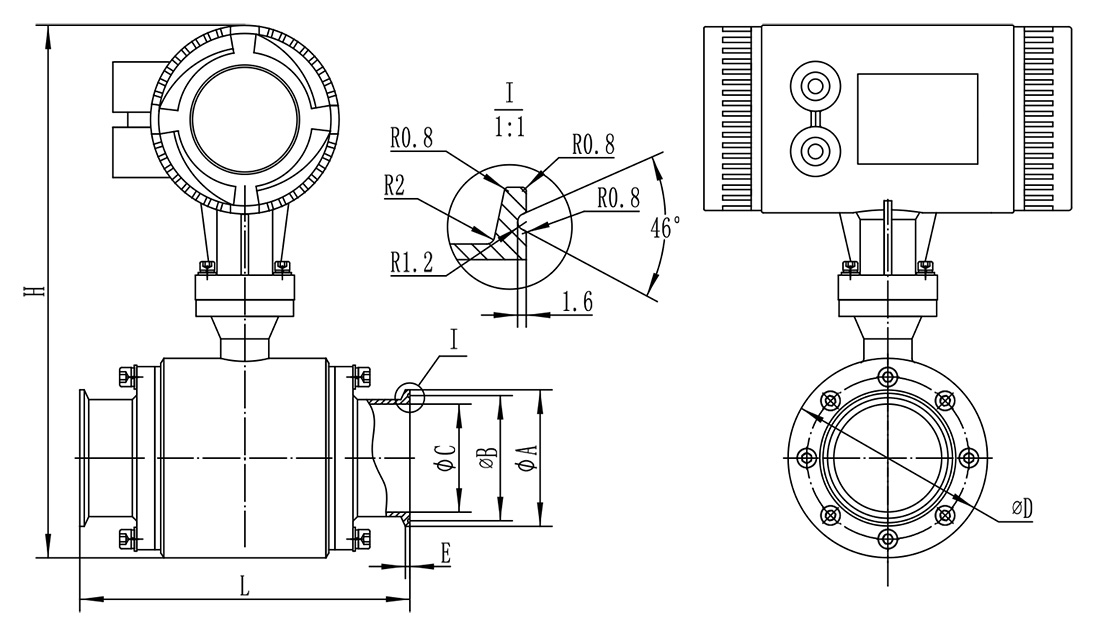

Tabell 3: Storlekstabell för elektromagnetisk flödesmätare med tre klämmor

Diameter	φA(mm)	φB(mm)	φC(mm)	φD(mm)	φE(mm)	H(mm)	L(mm)
DN15	50.5	43.5	16	76	2.85	303	200
DN20	50.5	43.5	19	83	2.85	310	200
DN25	50.5	43.5	24	83	2.85	310	200
DN32	50.5	43.5	31	94	2.85	321	200
DN40	50.5	43.5	35	94	2.85	321	200
DN50	64	56.5	45	108	2.85	335	200
DN65	77.5	70.5	59	115	2.85	342	250
DN80	91	83.5	72	135	2.85	362	250
DN100	119	110	98	159	2.85	386	250
DN125	145	136	129	183	3.6	410	300
DN150	183	174	150	219	3.6	446	300
DN200	233.5	225	199	261	3.6	488	350

Tabell 4: Tri-clamp-elektromagnetisk flödesmätare storlekstabell Flödesintervall ( Enhet: m³/h )

Storlek	Flödesintervall och hastighetstabell
(mm)	0,1 m/s	0,2 m/s	0,5 m/s	1m/s	4m/s	10m/s	12m/s	15m/s
15	0.064	0.127	0.318	0.636	2.543	6.359	7.630	9.538
20	0.113	0.226	0.565	1.130	4.522	11.304	13.56	16.956
25	0.177	0.353	0.883	1.766	7.065	17.663	21.2	26.494
32	0.289	0.579	1.447	2.894	11.575	28.938	34.73	43.407
40	0.452	0.904	2.261	4.522	18.086	45.216	54.26	67.824
50	0.707	1.413	3.533	7.065	28.260	70.650	84.78	105.98
65	1.19	2.39	5.97	11.94	47.76	119.40	143.3	179.10
80	1.81	3.62	9.04	18.09	72.35	180.86	217.0	271.30
100	2.83	5.65	14.13	28.26	113.04	282.60	339.1	423.90
125	4.42	8.83	22.08	44.16	176.63	441.56	529.9	662.34
150	6.36	12.72	31.79	63.59	254.34	635.85	763.0	953.78
200	11.3	22.61	56.52	113.04	452.16	1130.40	1356	1696
Föreslå hastighet: 0,5 m/s - 15 m/s

Tabell 5: Val av modell för elektromagnetisk flödesmätare med tre klämmor

QTLD		XXX	X	X	X	X	X	X	X	X

Kaliber	DN15mm-DN200mm	1
Nominellt tryck	1,6 MPa		1
Anslutningsläge	sanitär anslutning			1
Liner material	FEP				1
	PFA				2
Elektrodmaterial	316L					1
	Hastelloy B					2
	Hastelloy C					3
	Titan					4
	Platina-iridium					5
	Tantal					6
	Rostfritt stål täckt med volframkarbid					7
Strukturtyp	Integral typ						1
	Typ av fjärrkontroll						2
	Fjärrtyp nedsänkning						3
	Integral typ Ex-beständig						4
	Fjärrtyp Ex-säker						5
Kraft	220VAC							E
	24VDC							G
utgångskommunikation	Flödesvolym 4-20mADC/puls								A
	Flödesvolym 4-20mADC/RS232 kommunikation								B
	Flödesvolym 4-20mADC/RS485 kommunikation								C
	Flödesvolym HART-utgång/med kommunikation								D
Omvandlarfigur	Fyrkant									A
	Cirkulär									B

Installation

Tri-clamp elektromagnetisk flödesmätare Installation och underhåll
Installation
1. Sensorn installeras vertikalt (vätska strömmar från botten till toppen). I detta läge, när vätskan inte flödar, kommer fast material att fällas ut och oljigt material kommer inte att lägga sig på elektroden om den flyter upp.
Om det installeras horisontellt måste röret fyllas med vätska för att undvika att luftfickor påverkar mätnoggrannheten.
2. Rörets innerdiameter bör vara densamma som flödesmätarens innerdiameter för att undvika strypning.
3. Installationsmiljön bör vara långt borta från stark magnetfältutrustning för att förhindra störningar.
4. Vid användning av elektrisk svetsning måste svetsporten vara långt borta från sensorn för att förhindra skador på beklädnaden av den elektromagnetiska flödesmätaren av klämtyp på grund av överhettning av sensorn eller inflygning av svetsslagg.

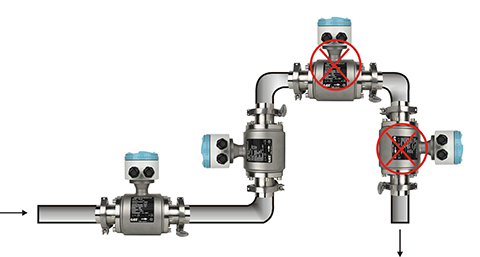

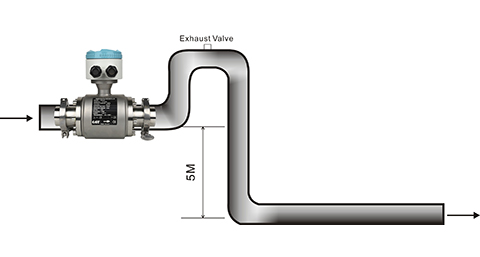

Installera vid den lägsta punkten och vertikalt uppåt Installera inte på den högsta punkten eller vertikalt nedåtriktat	När fallet är mer än 5 m, installera avgasröret ventil nedströms

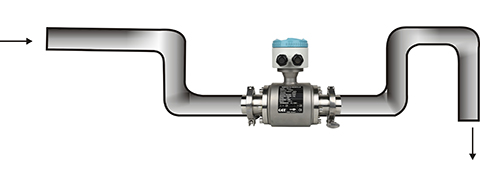

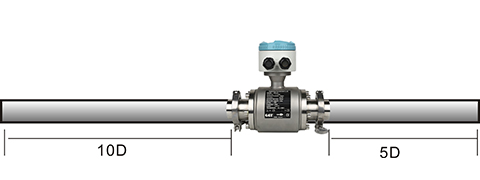

Installera på den lägsta punkten när den används i öppet avloppsrör	Behöver 10D uppströms och 5D nedströms

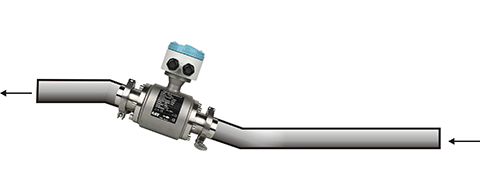

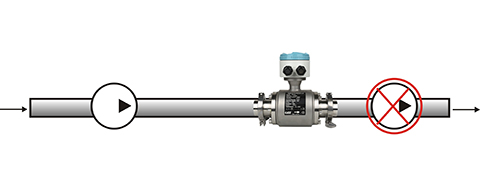

Installera den inte vid ingången till pumpen, installera den vid pumpens utgång	Installera i stigande riktning

Underhåll
Rutinunderhåll: behöver bara göra periodiska visuella inspektioner av instrumentet, kontrollera miljön runt instrumentet, ta bort damm och smuts, se till att inget vatten och andra ämnen kommer in, kontrollera om kablarna är i gott skick och kontrollera om det finns nya installerat starkt elektromagnetiskt fält eller nyinstallerade ledningar nära instrumentet Cross-instrument. Om mätmediet lätt förorenar elektroden eller avlagringar i mätrörets vägg, bör det rengöras och rengöras regelbundet.
