Introduktion

Ansökan

Teknisk data

Installation

Introduktion

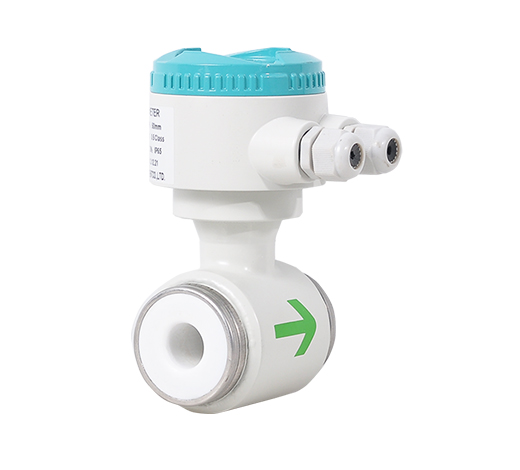

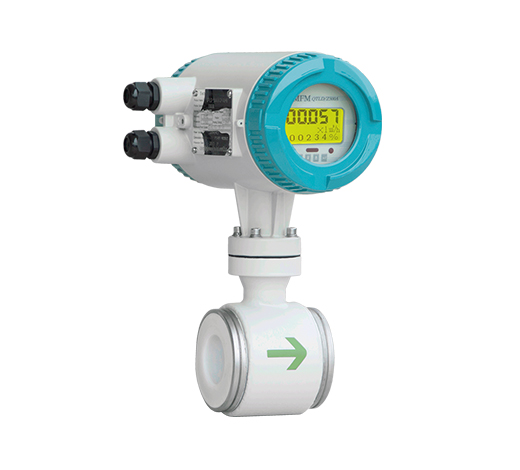

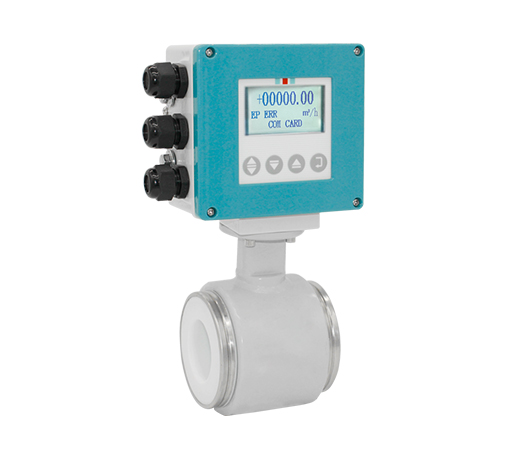

Wafer elektromagnetisk flödesmätare är en sorts volymflödesmätare. Den använder en ny generation av speciell högkvalitativ foderteknik och en speciell spegelpolerad PFA-foder, som är särskilt lämplig för mätning av trögflytande massa och gipsslurry. Dess löstagbara elektrod gör underhållet enklare.

Principen för wafer elektromagnetisk flödesmätare:Produkten är baserad på Faradays lag om elektromagnetisk induktion, som används för att mäta konduktansen större än 20 μS/cm volym av ledande vätskeflöde. Förutom att mäta den allmänna volymen av ledande vätskeflöde, men också kan användas för att mäta stark syra, alkali och andra starka frätande vätskor och lera, massa, etc.

Fördelar

Wafer elektromagnetisk flödesmätare fördelar och nackdelar
Wafer elektromagnetisk flödesmätare har kort kropp, den kan installeras i trånga områden som brunn, dike, bevattningsrör, etc.
Den matchar alla flänsar som ANSI, DIN, JIS, etc. Så om du inte kan flänsstandarderna kan du välja denna typ.
Och wafer elektromagnetisk flödesmätare antar ofarligt och hållbart rostfritt stål som råmaterial (SS304 eller SS316), så det kan användas för dricksvatten, underjordiskt vatten, etc. För mätning av livsmedelskvalitet föreslår vi att kunden använder SS316-material.
Wafer Elektromagnetisk flödesmätare är också mycket billig, normalt är den billigare 10% än elektromagnetisk flödesmätare med samma diameter med flänsanslutning.
Wafer elektromagnetisk flödesmätare är lätt att leverera, spara din fraktavgift. Inte bara dess kropp är kort och tunn, utan dess vikt är också mycket lätt.
Den har flera utsignaler att välja på. Den har strömutgång och pulsutgång för anslutning till PLC eller andra enheter. Och du kan även avläsa flödesmätning med RS485/HART/Profibus

Ansökan

Applikation för wafer elektromagnetisk flödesmätare
Elektromagnetisk flödesmätare används ofta inom vattenrening, livsmedelsindustri, läkemedel, petrokemi, pappersbruk, kemisk övervakning etc.
Inom den metallurgiska industrin används det ofta för att kontrollera flödet av kylvatten för kontinuerlig stålgjutning, kontinuerlig stålvalsning och elektriska ugnar för ståltillverkning;
Inom området för vattenförsörjning och avlopp i allmännyttiga tjänster används ofta elektromagnetiska flödesmätare för överföringsmätning av färdig produktvatten och råvatten i vattenanläggningar;
I pappersindustrins massaprocess är elektromagnetiska flödesmätare involverade i mätningen av flödet av malningsmassa, vatten, syra och alkali;
Inom kolindustrin, mätning av koltvätt och pipeline hydraulisk transport av kolslurry.
För livsmedels- och dryckesindustrin används den för mätning av öl- och dryckesfyllning.
För kemisk och petrokemisk industri används den för att mäta frätande vätskor, såsom syror och alkalier etc.

Vattenbehandling

Livsmedelsindustrin

Läkemedelsindustri

Petrokemisk

Pappersindustrin

Kemisk övervakning

Metallurgisk industri

Offentlig dränering

Kolindustri

Teknisk data

Tabell 1: Specifikation för wafer Electromagnetic Flow Meter

Storlek	DN25mm-DN200mm
Nominellt tryck	1,6 MPa
Noggrannhet	±0,5 %(Standard) ±0,3 % eller ±0,2 % (valfritt)
Liner	PTFE, FEP, PFA
Elektrod	SUS316L, Hastelloy B, Hastelloy C, Titan, Tantal, Platina-iridium
Strukturtyp	Integral typ, fjärrtyp, dränkbar typ, ex-proof typ
Medeltemperatur	-20~+60degC(Integraltyp)
Medeltemperatur	Fjärrtyp (PTFE/PFA/FEP) -10~+160degC
Omgivningstemperatur	-20~+60°C
Luftfuktighet i omgivningen	5~90%RH (relativ luftfuktighet)
Mätområde	0,5 m/s-15 m/s
Ledningsförmåga	>5us/cm
Skyddsklass	IP65(Standard); IP68 (valfritt för fjärrtyp)

Utsignal	4-20mA, puls/frekvens, relä
Kommunikation	MODBUS RTU RS485, HART (valfritt), GPRS/GSM (valfritt)
Strömförsörjning	AC220V (Kan användas för AC85-250V) DC24V (Kan användas för DC20-36V) DC12V (tillval), batteridriven 3,6V (tillval)
Energiförbrukning	<20W
Explosionssäker	ATEX Exdll T6Gb

Tabell 2: Wafers elektromagnetiska flödesmätare flödesområde

Storlek	Flödesintervall och hastighetstabell
(mm)	0,1 m/s	0,2 m/s	0,5 m/s	1m/s	4m/s	10m/s	12m/s	15m/s
25	0.177	0.353	0.883	1.766	7.065	17.663	21.2	26.494
32	0.289	0.579	1.447	2.894	11.575	28.938	34.73	43.407
40	0.452	0.904	2.261	4.522	18.086	45.216	54.26	67.824
50	0.707	1.413	3.533	7.065	28.260	70.650	84.78	105.98
65	1.19	2.39	5.97	11.94	47.76	119.40	143.3	179.10
80	1.81	3.62	9.04	18.09	72.35	180.86	217.0	271.30
100	2.83	5.65	14.13	28.26	113.04	282.60	339.1	423.90
125	4.42	8.83	22.08	44.16	176.63	441.56	529.9	662.34
150	6.36	12.72	31.79	63.59	254.34	635.85	763.0	953.78
200	11.3	22.61	56.52	113.04	452.16	1130.40	1356	1696
Föreslå hastighet: 0,5 m/s - 15 m/s

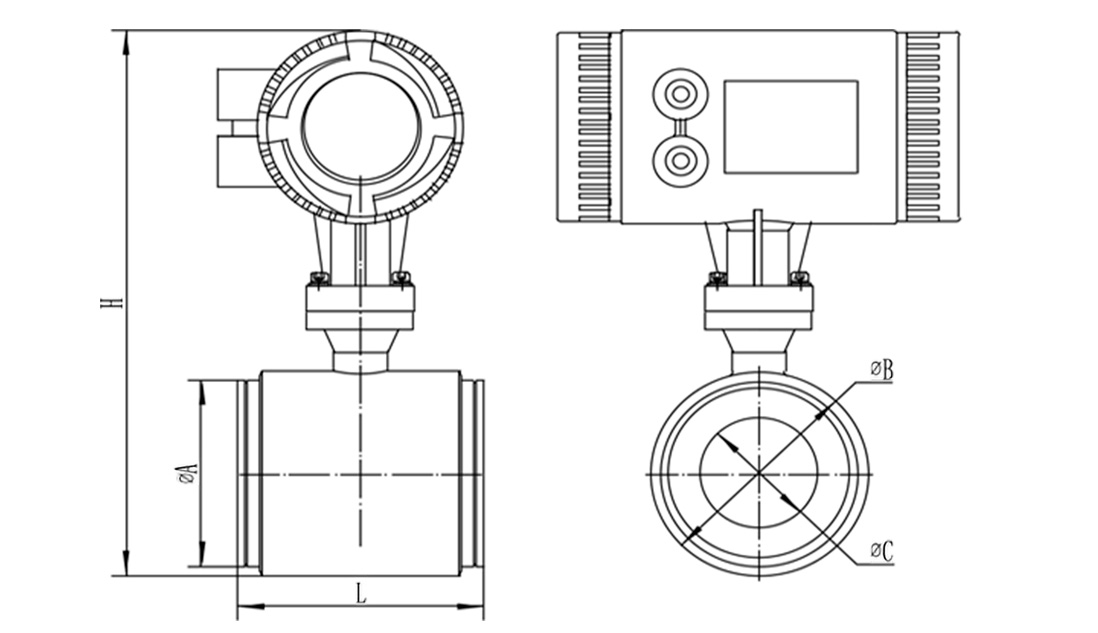

Tabell 3: Wafer Electromagnetic Flow Meter Storlek

Diameter	φA(mm)	φB(mm)	φC(mm)	H(mm)	L(mm)
DN25	60.5	68	22	295	100
DN32	68.5	76	30	303	100
DN40	74.5	89	36	316	100
DN50	90.8	102	48	329	100
DN65	109.8	119.5	64	346.5	150
DN80	120.7	133	77	360	150
DN100	150.2	159	102	386	150
DN125	174.8	190	121	417	200
DN150	204.7	219	147	446	200
DN200	257.8	273	207	500	200

Tabell 4: Val av elektromagnetisk flödesmätare för wafer

QTLD		XXX	X	X	X	X	X	X	X	X

Kaliber	DN25mm-DN200mm	1
Nominellt tryck	1,6 MPa		1
Anslutningsläge	Klämkoppling			1
Liner material	PTFE				1
	FEP				2
	PFA				3
Elektrodmaterial	316L					1
	Hastelloy B					2
	Hastelloy C					3
	Titan					4
	Platina-iridium					5
	Tantal					6
	Rostfritt stål täckt med volframkarbid					7
Strukturtyp	Integral typ						1
	Typ av fjärrkontroll						2
	Fjärrtyp nedsänkning						3
	Integral typ Ex-beständig						4
	Fjärrtyp Ex-säker						5
Kraft	220VAC							E
	24VDC							G
utgångskommunikation	Flödesvolym 4-20mADC/puls								A
	Flödesvolym 4-20mADC/RS232 kommunikation								B
	Flödesvolym 4-20mADC/RS485 kommunikation								C
	Flödesvolym HART-utgång/med kommunikation								D
Omvandlarfigur	Fyrkant									A
	Cirkulär									B

Installation

Installation och underhåll av wafer elektromagnetisk flödesmätare
1. Installation
Först och främst måste vi välja ett par matchande flänsar. Anslut sedan flödesmätaren med rörledningen.
Wafer elektromagnetisk flödesmätare bör installeras korrekt för att säkerställa bra mätning. Normalt behöver vi lämna 10D (10 gånger diametern) rakt röravstånd före wafer elektromagnetisk flödesmätare och 5D bakom wafer elektromagnetisk flödesmätare.
Och försök att undvika armbåge/ventil/pump eller annan anordning som kommer att påverka flödeshastigheten. Om avståndet inte räcker, installera flödesmätare enligt följande bild.

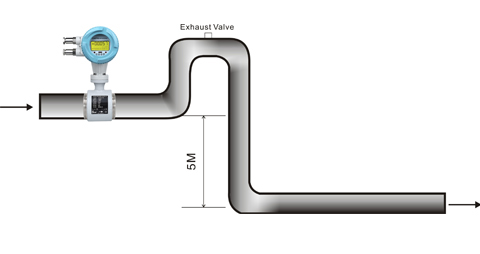

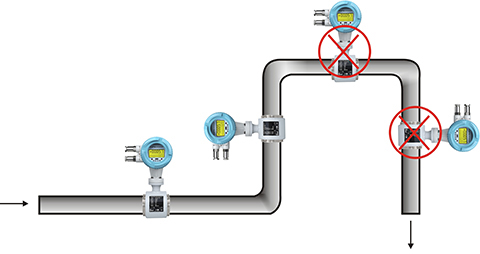

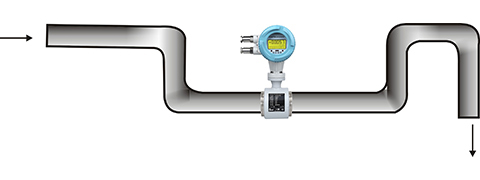

Installera vid den lägsta punkten och vertikalt uppåt Installera inte på den högsta punkten eller vertikalt nedåtriktat	När fallet är mer än 5 m, installera avgasröret ventil nedströms

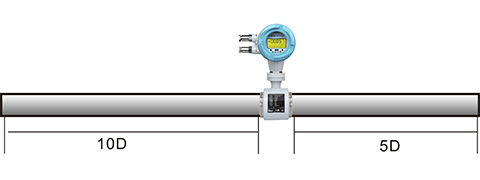

Installera på den lägsta punkten när den används i öppet avloppsrör	Behöver 10D uppströms och 5D nedströms

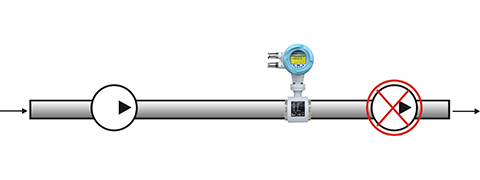

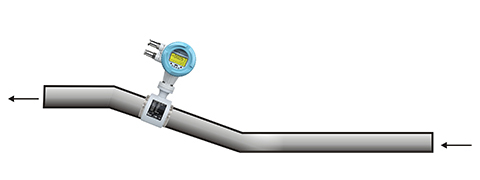

Installera den inte vid ingången till pumpen, installera den vid pumpens utgång	Installera i stigande riktning

2. Underhåll
Rutinunderhåll: behöver bara göra periodiska visuella inspektioner av instrumentet, kontrollera miljön runt instrumentet, ta bort damm och smuts, se till att inget vatten och andra ämnen kommer in, kontrollera om kablarna är i gott skick och kontrollera om det finns nya installerat starkt elektromagnetiskt fält eller nyinstallerade ledningar nära instrumentet Cross-instrument. Om mätmediet lätt förorenar elektroden eller avlagringar i mätrörets vägg, bör det rengöras och rengöras regelbundet.
