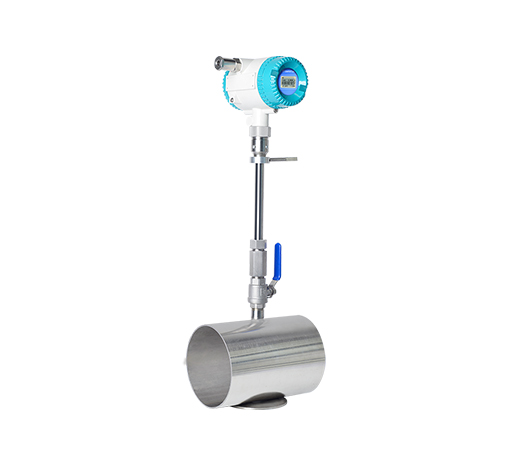

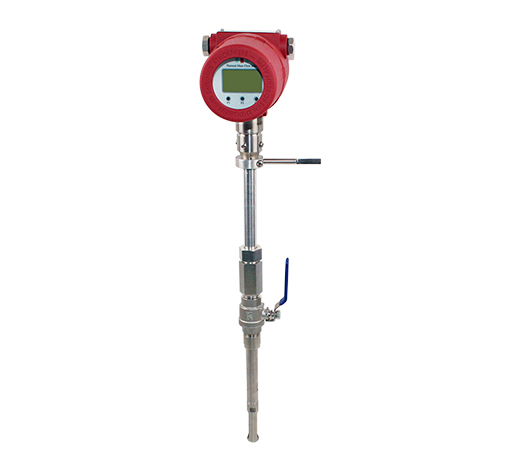

Врезной тепловой массовый расходомер

Список продукций

Свяжитесь с нами

Зл.почта:

qtinstrument@gmail.com

Облако тегов

Тепловой массовый расходомер

Расходомер природного газа

Введение

Применение

Технические данные

Монтаж

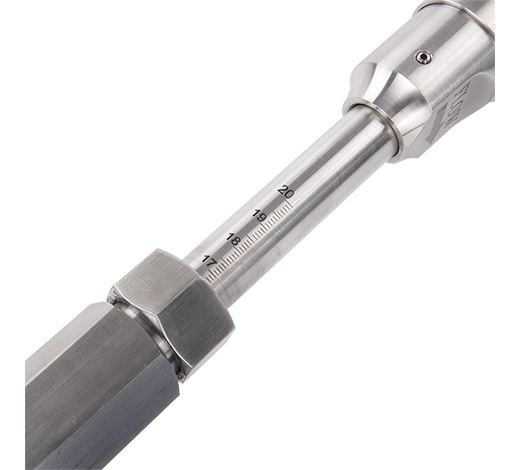

Введение

Массовый расходомер теплового газа вставного типа является одним из видов массового расходомера, который.
Популярны в промышленных приложениях так, как они спроектированы и построены. Отличительной особенностью является отсутствие движущихся частей, почти беспрепятственный прямой путь потока, не требующие поправок на температуру или давление и сохраняющие точность в широком диапазоне скоростей потока. Прямые участки трубопровода можно уменьшить за счет использования двухпластинчатых элементов кондиционирования потока, а установка очень проста с минимальным проникновением труб.
Расходомер массового расхода газа врезного типа с размерами от DN40 до DN2000 мм.

Преимущества

Преимущества теплового массового расходомера газа врезного типа:
(1)Коэффициент широкого диапазона 1000:1;
(2) Большой диаметр, низкий расход, незначительные потери давления;
(3) Прямое измерение массового расхода без компенсации температуры и давления;
(4) Очень чувствительный для измерения низкой скорости потока;
(5) Простота проектирования и выбора, простота установки и использования;
(6) Подходит для всех видов измерения расхода одного или смешанного газа. Может измерять газ со скоростью потока от 100 Нм/с до 0,1 Нм/с, что может использоваться для обнаружения утечки газа;
(7) Датчик не имеет движущихся частей и частей, чувствительных к давлению, и на точность измерения не влияет вибрация. Обладает хорошими сейсмическими характеристиками и высокой надежностью измерений;
(8) Отсутствие потери давления или очень небольшая потеря давления.
(9) При измерении расхода газа он часто выражается в единицах объемного расхода при стандартном состоянии, а изменение температуры/давления среды практически не влияет на измеренное значение. Если плотность постоянна в стандартном состоянии (то есть состав неизменен), он аналогичен массовому расходомеру;
(10) Метод установки подключаемого модуля, установка и обслуживание без остановки производства, простота в использовании и обслуживании;
(11) Поддержка нескольких методов связи, таких как связь RS485, протокол MODBUS и т. д., которые могут реализовать автоматизацию и интеграцию производства.

Применение

Применение теплового массового расходомера газа вставного типа:
Расходомер воздуха с термическим газом широко используется для электроэнергетики, водоподготовки, нефтехимической промышленности, производства стекла, керамики и строительных материалов и в основном используется для измерения сухого газа, такого как воздух, природный газ, сжиженный нефтяной газ, биогаз и т. Д. Но тепловой массовый расход газа нельзя использовать для измерения пара, влажности газа и этина.

Электроэнергия

Нефтехимия

Стакан

Керамика

Строительные материалы

Сухой газ Моср

Технические данные

Таблица 1: Параметры врезного теплового массового расходомера газа

Измерительная среда	Различные газы (кроме ацетилена)
Размер трубы	(Вставное соединение) DN40-DN2000мм
Скорость	0,1-100 Нм/с
Точность	+/-1~2,5%
Рабочая температура	Датчик: -40~+220°C Передатчик: -20~+45°C
Рабочее давление	Датчик вставки: среднее давление ≤1,6 МПа Фланцевый датчик: среднее давление ≤4,0 МПа Специальное давление, пожалуйста, проверьте еще раз
Источник питания	Компактный тип: 24 В постоянного тока или 220 В переменного тока, потребляемая мощность ≤18 Вт Удаленный тип: 220 В переменного тока, потребляемая мощность ≤19 Вт
Время отклика	1с
Выход	4–20 мА (оптоэлектронная изоляция, максимальная нагрузка 500 Ом), импульсный RS485 (оптоэлектронная изоляция) и HART
Тревожный выход	1-2-линейное реле, нормально разомкнутое состояние, 10A/220V/AC или 5A/30V/DC
Тип датчика	Стандартная вставка, вставка с горячей врезкой и фланцевая
Строительство	Компактный и удаленный
Материал трубы	Углеродистая сталь, нержавеющая сталь, пластик и т. Д.
Отображать	4-строчный ЖК-дисплей Массовый расход, объемный расход в стандартных условиях, сумматор расхода, дата и время, рабочее время, скорость и т. д.
Защита	IP65

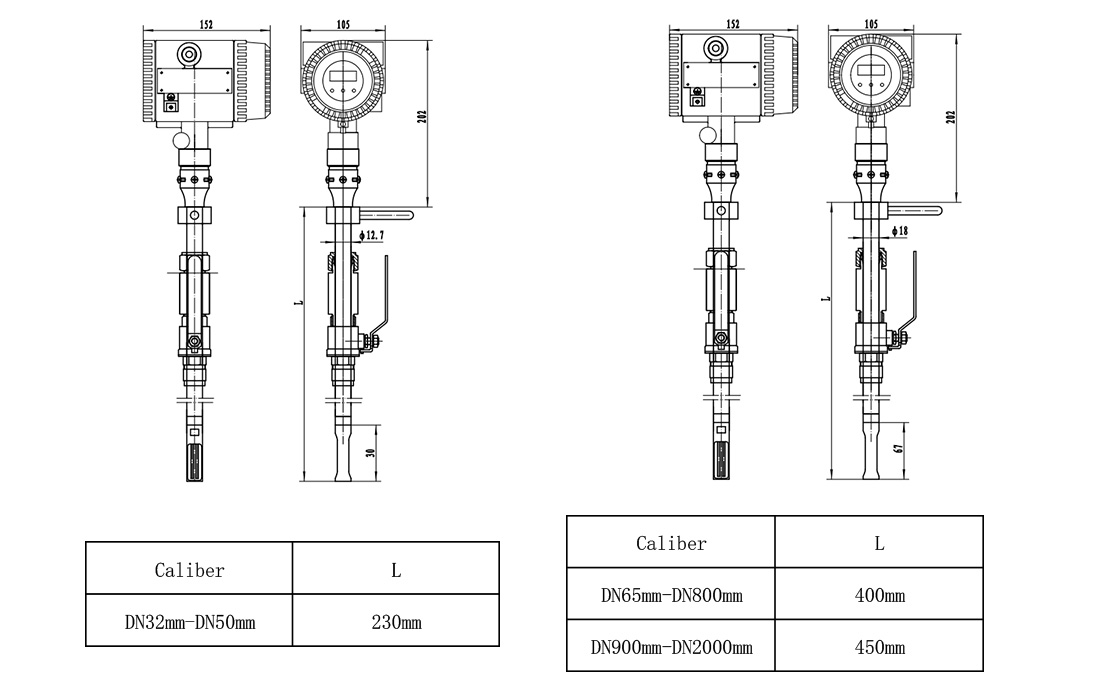

Таблица 2: Размеры погружного теплового массового расходомера газа

Таблица 3: Максимальный диапазон газа общего назначения

Калибр (мм)	Воздуха	Азот (N2 )	Кислород (O2 )	Водород (H2 )
40	450	450	226	70
50	700	700	352	110
65	1200	1200	600	185
80	1800	1800	900	280
100	2800	2800	1420	470
125	4400	4400	2210	700
150	6300	6300	3200	940
200	10000	10000	5650	1880
250	17000	17000	8830	2820
300	25000	25000	12720	4060
350	45000	45000	22608	5600
400	70000	70000	35325	7200
450	100000	100000	50638	9200
500	135000	135000	69240	11280
600	180000	180000	90432	16300
700	220000	220000	114500	22100
800	280000	280000	141300	29000
900	400000	400000	203480	36500
1000	600000	600000	318000	45000
2000	700000	700000	565200	18500

Таблица 4: Выбор модели теплового газового массового расходомера

Модель	QTMF	Икс	Икс	Икс	Икс	Икс	Икс	Икс
Калибр	Ду15-Ду4000
Структура	Компактный	С
	Удаленный	р
Тип сеньора	Вставка		я
	Фланец		Ф
	Зажим		С
	Винт		С
Материал	СС304			304
	SS316			316
Давление	1,6 МПа				1.6
	2,5 МПа				2.5
	4,0 МПа				4.0
Температура	-40-200℃					Т1
	-40-450℃					Т2
Источник питания	AC85~250В						переменный ток
	DC24~36В						ОКРУГ КОЛУМБИЯ
Выходной сигнал	4-20 мА+Импульс+RS485							РС
	4-20 мА+импульсный+HART							ХТ

Монтаж

Установка теплового массового расходомера газа врезного типа:
① Независимо от того, установлен ли расходомер вертикально или горизонтально, держите расходомер в горизонтальном положении.
② В ситуациях, когда случайная остановка газа или случайная остановка газа неизбежно приведет к большим необратимым потерям, необходимо установить байпас.
③ Перед расходомером должен быть прямой участок трубы размером не менее 10D, а сзади – прямой участок трубы размером 5D (D – диаметр трубы).
④ Если прибор установлен на открытом воздухе, необходимо добавить солнцезащитный козырек, чтобы избежать солнца и дождя.
⑤ Убедитесь, что вблизи расходомера нет сильного магнитного поля, сильного электрического поля и сильной механической вибрации.
⑥ Статическое заземление расходомера должно быть надежным, но его нельзя использовать совместно с сильноточным заземлением.
⑦ Окружающая среда должна подтверждать отсутствие коррозионного воздействия на алюминиевый сплав.
⑧ Убедитесь, что направление потока газа совпадает с направлением стрелки на расходомере.
⑨ Сварочные работы во взрывоопасной среде запрещены.

Техническое обслуживание теплового массового расходомера газа врезного типа:
При ежедневной эксплуатации массового расходомера теплового газа проверяйте и очищайте расходомер, подтягивайте незакрепленные детали, своевременно находите и устраняйте неисправности расходомера в работе, обеспечивайте нормальную работу расходомера, уменьшайте и замедляйте износ компоненты, Продлить срок службы расходомера. Некоторые расходомеры загрязняются после использования в течение определенного периода времени, и их необходимо очищать травлением и т. д. в зависимости от степени загрязнения.
