پیژندنه

د رادار جریانمتره، د یو ډول په توګهاوبهکچهمترهاود جریان سرعتد مایکروویو ټیکنالوژۍ سره، د بالغ رادار د اوبو سطحه د اندازه کولو ټیکنالوژیو سره یوځای شویمترهاود رادار سرعت، کوم چې په عمده ډول د اوبو اندازه کولو لپاره کارول کیږيد خلاصو کانالونو کچه او د جریان سرعت لکه سیند، د ذخیرې دروازه، د ځمکې لاندې سیندونو پایپ شبکه او د اوبو لګولو چینل.
دا محصول کولی شي په مؤثره توګه د اوبو د کچې، سرعت او جریان بدلون حالت وڅاري، ترڅو د څارنې واحد لپاره دقیق جریان معلومات چمتو کړي.

ګټې

د رادار فلو میټر ګټې او زیانونه
1. د وارد شوي 24GHz رادار جریان میټر، د 26GHz رادار مایع سطح ګیج، د CW الوتکې مایکروسټریپ سرې انتن رادار، غیر تماس کشف، په دوه کې یو محصول کولی شي د جریان اندازه اندازه کړي، د اوبو کچه، فوري جریان او مجموعي جریان
2. په هر موسم کې، د لوړې فریکونسۍ مایکروویو رینج ټیکنالوژي کولی شي آنلاین اتوماتیک نظارت احساس کړي، پرته له پامه.
3. د انتن لیږد فریکونسۍ انعطاف وړ او د تنظیم وړ ده، او د مداخلې ضد وړتیا پیاوړې ده.
4. د ډیټا مواصلاتو مختلف ډوله انٹرفیسونه RS-232 / RS-485 تنظیم کیدی شي ، کوم چې د کاروونکو لپاره د سیسټم سره وصل کولو لپاره مناسب دی.
5. ساختمان او نصب کول ساده دي، د اندازه کولو عملیات د خوب حالت سره یوځای شوي (د نورمال عملیاتو په جریان کې شاوخوا 300mA، او د خوب حالت له 1mA څخه کم دی)، کوم چې انرژي خوندي کوي او مصرف کموي، او اقتصادي او د تطبیق وړ دي.
6. غیر تماس میټر د اوبو جریان حالت نه خرابوي او د اندازه کولو دقیق معلومات تضمینوي.
7. د IP67 محافظت درجه، د اقلیم، تودوخې، رطوبت، باد، سلیډیټ او تودوخې څیزونو لخوا نه اغیزمن کیږي، او د سیلاب په جریان کې د لوړ جریان چاپیریال لپاره مناسب دی.
8. د ککړتیا ضد، پنروک او د بریښنا محافظت ډیزاین، د مختلفو بهرنی چاپیریال لپاره مناسب.
9. کوچنۍ بڼه، اسانه نصب او اسانه ساتنه.
10. کورني برانډونه د خپلواک فکري ملکیت حقونه، د ځایی خدماتو غبرګون مالتړ.
11. اصلي برخې د ازموینې راپور لري "لپاره د Huadong ازموینې مرکزد هیدرولوژیکي وسیلهs".

غوښتنلیک

د رادار جریان میټرونه په پراخه کچه د هایدرولوژیکي سروې ، د اوبو د سطحې سرچینو نظارت ، د اوبو لګولو ساحو کې د اوبو اندازه کولو او میټر کولو ، د سیند چینلونو نظارت ، او همدارنګه د طبیعي اوبو لکه سیندونو ، زیرمو ، جهيلونو ، څاڅکو ، د اوبولګولو چینلونو (خلاصو چینلونو) ، سیندونو کې کارول کیږي. چینلونه، او د کرنیزو ځمکو پایپ لاینونه. د اوبو څارنه.
د رادار فلو میټر د ښاري اوبو د ننوتلو ، ښاري فاضله اوبو ، د ښاروالۍ د اوبو مینځلو او د اوبو رسولو نظارت ، د سیلاب کنټرول ، سیلاب کنټرول ، د ځمکې لاندې پایپ شبکه او د اوبو د سطحې نور نظارت او همدارنګه د فاضله پایپ شبکه ، د فاضله اوبو رسولو ، د اوبو بریښنا سټیشن اکولوژیک خارجولو لپاره هم مناسب دی. د جریان څارنه او نورې ساحې، د منظمو او غیر منظم برخو لپاره مناسب.
د رادار جریان اندازه کولو سیسټم کولی شي د هر موسم اتوماتیک راټولولو او د خلاص چینل ریښتیني وخت نظارت ، د طبیعي سیند جریان او د اوبو ډیټا احساس کړي.

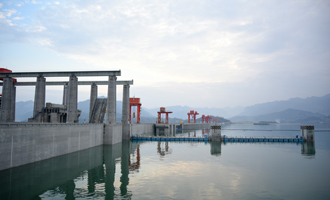

د هایډرولوژی او اوبو محافظت

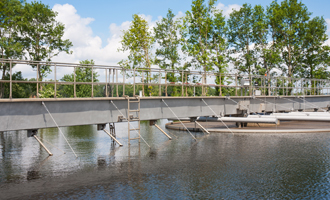

چاپيریال ساتنه

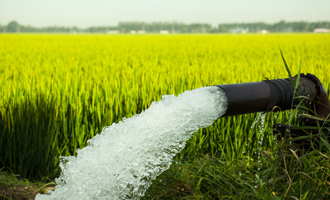

اوبولګولو

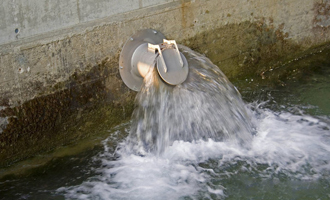

د ښاروالۍ د اوبو لګولو

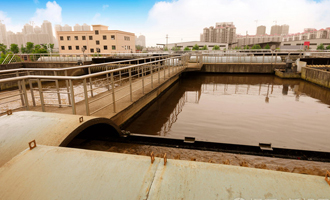

فاضله اوبه

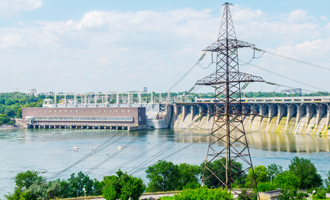

د اوبو بریښنا سټیشن

تخنیکي ډاټا

جدول 1: د کاري حالت پیرامیټونه

پیرامیټر	تفصیل
د ولتاژ عرضه	DC 7～ 24V
اوسنی (12V بریښنا رسول)	په نورمال عملیاتو کې شاوخوا 300mA ، او د خوب حالت کې له 1mA څخه کم.
د کار د حرارت درجه	-35℃ ～ 70℃
د ساتنې ټولګي	IP67
د اخراج فریکونسی	24.000 ～ 24.250GHz
د مخابراتو انٹرفیس	RS-232 / RS-485
د مخابراتو پروتوکول	MODBUS-RTU / دودیز پروتوکول / SZY206-2016 "د اوبو د سرچینو نظارت د معلوماتو لیږد پروتوکول"

جدول 2: د اندازه کولو پیرامیټونه

پیرامیټر	تفصیل
د سرعت سلسله	0.15 ～ 15m/s
د سرعت دقت	±1% FS، ±2.5% لوستل
د سرعت حل	0.01m/s
د واټن سلسله	1.5 ～ 40m
د فاصلې دقت	±1 سانتي متره
د فاصلې حل	1mm
د انتن بیم زاویه	د جریان سرعت：14 x 32゜ د اوبو کچه：11 x 11゜
د وقفې وخت	1 ～ 5000 دقیقې

جدول 3: د ظاهري پیرامیټونو

پیرامیټر	تفصیل
د جریان میټر اندازه (LxWxH)	302×150×156mm
د ملاتړ اندازه (LxWxH)	100×100×100mm
وزن	د جریان میټر + ملاتړ： ۵.۸ کیلو ګرامه
د کور جوړولو مواد	ګالونیز شوی ، سټینلیس سټیل شیټ

نصب کول

د رادار فلو میټر نصب کول باید پاملرنه وکړي چې د رادار څپې د تکثیر سمت د شیانو لخوا بند نشي ، که نه نو د رادار سیګنال به کم شي او اندازه به یې اغیزمنه شي. کله چې په اړخ کې نصب شي، دا سپارښتنه کیږي چې د افقی گردش زاویه باید د 45-60 درجو څخه زیاته نه وي.
د مختلفو کاري شرایطو په پام کې نیولو سره، موږ باید لومړی لاندې 2 فکتورونو ته پام وکړو:

1. د انتن بیم سلسله
د فلو میټر د رادار کچه میټر او د رادار سرعت سره یوځای کوي. د رادار لیول میټر د رادار انتن بیم زاویه 11° × 11 ° ده، او د رادار velocimeter د انتن بیم زاویه 14 × 32 ° ده. کله چې د سطحې متر د اوبو سطحه روښانه کوي، د شعاع ساحه د A حلقې سره ورته وي، کله چې سرعت د اوبو سطح روښانه کوي، روښانه شوې ساحه د بیضوي ساحې سره ورته وي، لکه څنګه چې په 1.1 شکل کې ښودل شوي. د رادار څپو د روښانتیا سلسلې په سمه توګه پوهیدل د نصب کولو لپاره مناسب ځای غوره کولو کې مرسته کوي او د ځینو صحنو څخه مخنیوی کوي چې په اسانۍ سره ګډوډ کیږي، لکه د سیند په دواړو غاړو کې سیندونه، لکه د بادونو څانګو په څیر.

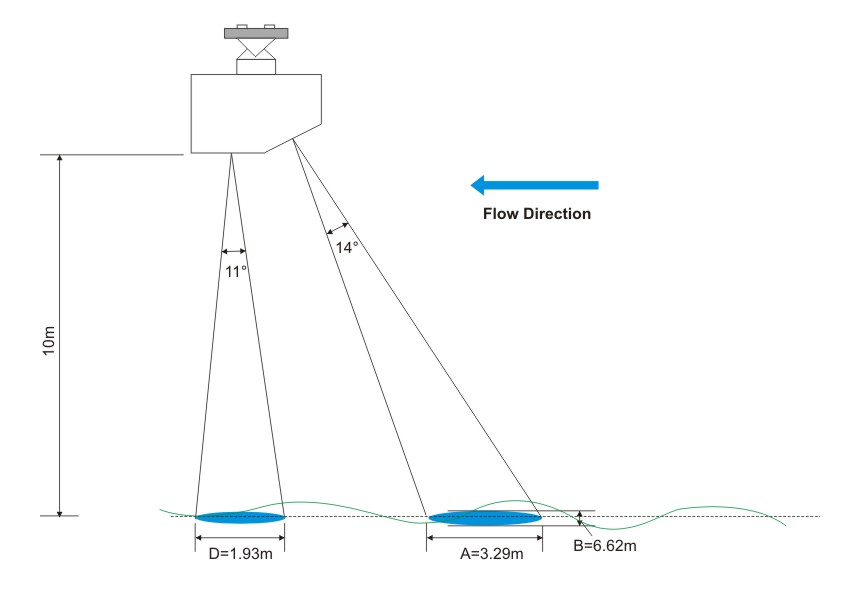

شکل 1.1 د 10 مترو رادار سطحه نصب کولمترهاو د رادار velocimeter انتن د شعاع ساحه

د اوبو د سطحې ساحې حد چې د رادار لخوا روښانه کیږي د نصب کولو لوړوالي سره متناسب دی. جدول 1.2 د A، B، او D پیرامیټر ارزښتونه ښیې کله چې د رادار سطح بیم ويmeteاو د رادار velocimeter د اوبو سطحه روښانه کوي کله چې د نصب کولو لوړوالی 1 متره وي (د A، B، او D معنی لپاره 1.1 شکل وګورئ). د نصب کولو حقیقي لوړوالی (یونټ میټر) د لاندې ارزښت لخوا ضرب شوی حقیقي ورته پیرامیټر دی

نوم	اوږدوالی（m）
د رادار سرعت	0.329
د رادار سرعت ب	0.662
د رادار کچه ګیج قطر	0.192

1.2 د انتن بیم شعاع د سطحی پیرامیټر ارزښتونه

2. په اوسني اندازه کولو باندې د نصب کولو لوړوالی اغیزه
د ورته شرایطو لاندې، د نصب کولو لوړوالی څومره لوړ دی، د اکو کمزوری او د سیګنال کیفیت خراب دی. په ځانګړي توګه په صحنه کې د اوبو د کم جریان سرعت سره ، ریپل کوچنی دی ، کوم چې کشف کول خورا ستونزمن دي. په ورته وخت کې، د رادار څپې د شعاع ساحه به لویه وي، او د بیم شعاع کیدای شي کله چې د کانال غاړې ته ورسیږي، دا په بانک کې د حرکت هدف لخوا اغیزمن کیږي. که چیرې نصب خورا ټیټ وي، دا د غلا ضد محافظت لپاره مناسب نه دی، نو د قطب نصبولو لپاره، دا سپارښتنه کیږي چې د نصب کولو لوړوالی 3-4 متره وي.

د پورتنیو دوو ټکو سربیره، ځانګړي اړتیاوې په لاندې ډول دي:
1) کله چې د فلو میټر نصب کول ، د مایع کچه میټر او د جریان میټر رادار نشي بندولی ، که نه نو د اندازه کولو دقیقیت به اغیزمن شي؛ د کشف چینل برخه کې هیڅ لوی ډبرې بلاک اوبه شتون نلري ، هیڅ لوی کنج ، ناورین جریان او نورې پیښې شتون نلري؛
2) د کشف چینل باید د امکان تر حده مستقیم وي، باثباته او متمرکز وي؛
3) د رادار سرعت یوازې د متحرک هدف لخوا اغیزمن کیږي. کله چې چینل سخت شي او هیڅ زیان رسونکي واښه یا ونې شتون نلري، حتی که بیم د چینل په دواړو خواوو کې شعاع وي، دا به د جریان اندازه اغیزه ونکړي. سربیره پردې، د جریان اندازه کولو برخه د امکان تر حده منظمه ده؛
4) د کشف چینل برخه باید په سمه توګه وساتل شي ترڅو د تیر شوي شیانو د راټولیدو مخه ونیول شي.
5) د اوسني میټر بیم سپارښتنه کیږي چې د راتلونکو اوبو لور ته مخامخ شي، لکه څنګه چې په 1.1 شکل کې ښودل شوي، او د اوبو جریان لوري ته افقی زاویه 0 درجې ده.
6) کله چې د فلو میټر نصب کول، هڅه وکړئ چې ډاډ ترلاسه کړئ چې د کیسینګ پورتنۍ سطحه سطحه ده او د چینل په مینځ کې نصب شوي.
