Turbinstrømningsmåler

Væskemengdemåler

Vannmengdemåler

Introduksjon

applikasjon

Tekniske data

Installasjon

Introduksjon

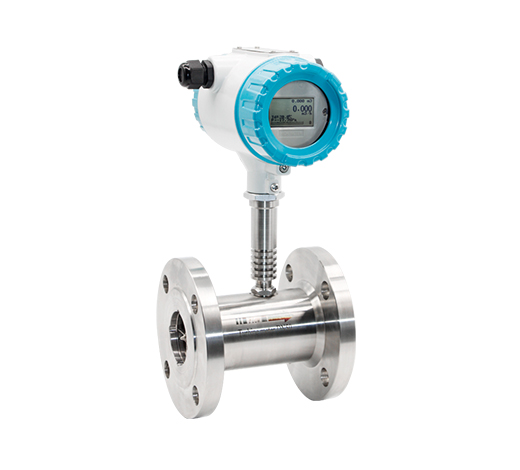

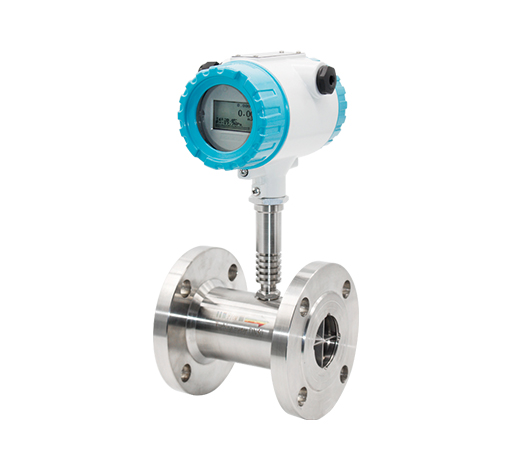

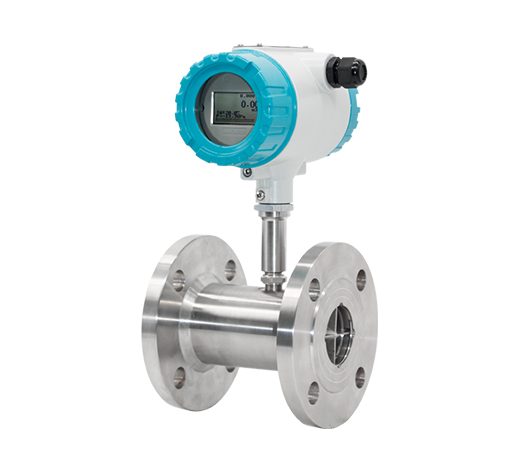

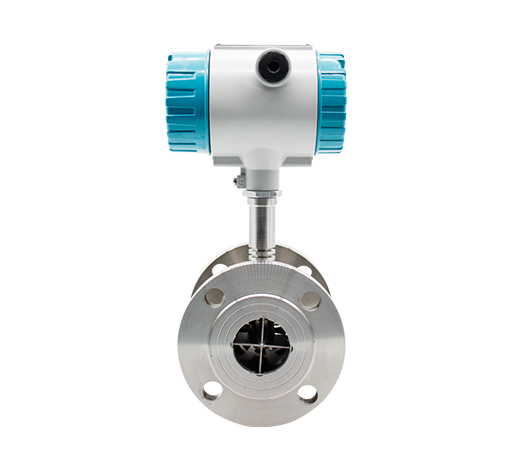

Q&T Liquid Turbin Flow Meter er internt utviklet og perfeksjonert av Q&T Instrument. Gjennom årene har Q&T Liquid Turbine Flow Meter blitt tatt i bruk i mange deler av verden, mottatt ros fra sluttbrukere og industrielle ledere.
Q&T Instrument Turbine Flow Meter tilbyr to nøyaktighetsklasser, 0,5%R og 0,2%R. Den enkle strukturen tillater et lite trykktap og praktisk talt ingen vedlikeholdskrav.
Turbinstrømmåler av flenstype tilbyr to typer omformeralternativer, kompakt type (direktemontert) og ekstern type. Våre brukere kan velge den foretrukne omformertypen avhengig av idriftsettelsesmiljøet.

Fordeler

Flytende turbinstrømningsmåler Fordeler og ulemper
Q&T streber etter å tilby produkter av høy kvalitet med økonomiske kostnader.
Q&T Liquid Turbine Flow Meter gjelder for viskøse væsker, ikke-ledende væsker, løsemidler, flytende gasser og høytrykksapplikasjoner.
Q&T Instrument Liquid Turbine Flow Meter gir høy nøyaktighet på 0,2 % R og et bredt spekter av bruksområder for ikke-ledende væsker, som fyringsolje, ultrarent vann og bensin. Disse gjør turbinmåleren mer populær sammenlignet med elektromagnetisk strømningsmåler i oljeindustrien, renseprosessen og destillerier.
Q&T Instrument-måleren har også et utrolig bredt turndown-forhold på 20:1, kombinert med dens mekaniske design gjør det mulig for måleren å operere pålitelig i både høye og lave strømningshastigheter og produsere utmerket repeterbarhet så lavt som 0,05 %.
Turbinstrømmåler med flenstype er kjent for sin bruk i olje- og gassindustrien. Det er ofte idriftsatt i offshore og onshore oljeletesteder og transportsteder. Det er kompatibelt med høytemperatur/trykkrør og høy holdbarhet gjør det til det mest populære strømningsinstrumentet i olje- og gassindustrien.

applikasjon

Anvendelser for flytende turbinstrømningsmålere
Q&T Instrument Liquid Turbine Flow Meters tilbyr både standard SS304-kropp og SS316-kropp. På grunn av det brede arbeidstemperatur- og trykkområdet, er den i stand til å måle ulike medier og settes i drift under ekstreme arbeidsforhold.
Q&T Instrument Liquid Flow Turbin Meters er populære i olje- og gassindustrien, kjemisk industri og vannindustrien. Flenstilkoblingsversjonen er kompatibel med høytrykk/temperaturkommisjonssteder. Det er den mest populære måleren innen oppstrøms oljeproduksjon og -transport, offshore-leting, vannforsyning og mye mer.
På grunn av sin høye nøyaktighet og raske responstid, er Q&T Instrument Liquid Turbine ofte integrert i Industrial Internet of Things, sammen med ventiler og pumper for å oppnå smart prosesskontroll, for eksempel systemer for batching, blanding, lagring og avlasting av løsemidler. Ta kontakt med våre salgsingeniører hvis det er spørsmål knyttet til integrering av Q&T væsketurbinmålere i ditt eksisterende anleggs IOT.

Vannbehandling

Petrokjemisk

Kjemisk overvåking

Oppstrøms oljetransport

Utforsking til havs

Vanntilførsel

Tekniske data

Tabell 1: Flytende turbinstrømningsmålerparametere

Størrelse og prosesstilkobling	Trådtilkobling:DN4,6,10,15,20,32,40,50,65,80,100 Flenstilkobling:DN15,20,32,40,50,65,80,100,125,200 Klemmetilkobling: DN4,6,10,15,20,32,40,50,65,80,100
Nøyaktighet	±0,5 %, ±0,2 % Valgfritt
Sensormateriale	SS304, SS316L Valgfritt
Omgivelsesforhold	Middels temperatur: -20 ℃ ~ + 150 ℃ Atmosfærisk trykk: 86Kpa~106Kpa Omgivelsestemperatur: -20℃~+60℃ Relativ fuktighet: 5% ~ 90%
Signalutgang	Puls, 4-20mA, Alarm (valgfritt)
Digital kommunikasjon	RS485, MODBUS; HJORT
Strømforsyning	24V DC/3,6V litiumbatteri
Kabelinngang	M20*1,5; 1/2"NPT
Eksplosjonssikker klasse	Eks d IIC T6 Gb
beskyttelses klasse	IP65; IP67 Valgfritt

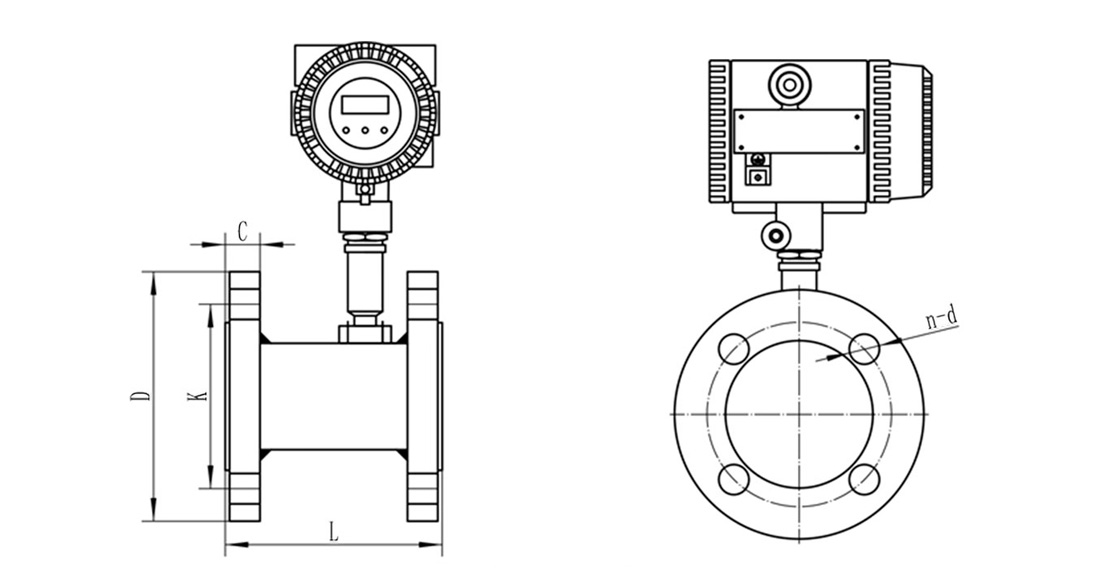

Tabell 2: Dimensjon for flytende turbinstrømningsmåler

Diameter	Flenstilkobling
(mm)	L(mm)	D(mm)	K (mm)	d (mm)	n (hull)	Flenstykkelse C (mm)
10	345	90	60	14	4	16
15	75	95	65	14	4	16
20	80	105	75	14	4	18
25	100	115	85	14	4	18
32	120	140	100	18	4	18
40	140	150	110	18	4	19
50	150	165	125	18	4	21
65	175	185	145	18	4	21
80	200	200	160	18	8	23
100	220	220	180	18	8	23
125	250	250	210	18	8	25
150	300	285	240	22	8	25
200	360	340	295	22	12	27

Tabell 3: Strømningsområde for flytende turbinstrømningsmåler

Diameter (mm)	Standard rekkevidde (m3/t)	Utvidet rekkevidde (m3/t)	Tilkobling standard (valgfritt)	Standard trykk (Mpa)	Tilpasset trykkvurdering (Mpa)
DN4	0.04~0.25	0.04~0.4	Tråd	6.3	12,16,25...42
DN6	0.1~0.6	0.06~0.6	Tråd	6.3	12,16,25...42
DN10	0.2~1.2	0.15~1.5	Tråd	6.3	12,16,25...42
DN15	0.6~6	0.4~8	Gjenge (flens)	6.3,2.5(Flens)	4.0,6.3,12,16,25...42
DN20	0.8~8	0.45~9	Gjenge (flens)	6.3,2.5(Flens)	4.0,6.3,12,16,25...42
DN25	1~10	0.5~10	Gjenge (flens)	6.3,2.5(Flens)	4.0,6.3,12,16,25...42
DN32	1.5~15	0.8~15	Gjenge (flens)	6.3,2.5(Flens)	4.0,6.3,12,16,25...42
DN40	2~20	1~20	Gjenge (flens)	6.3,2.5(Flens)	4.0,6.3,12,16,25...42
DN50	4~40	2~40	Gjenge (flens)	2.5	4.0,6.3,12,16,25...42
DN65	7~70	4~70	Flens	2.5	4.0,6.3,12,16,25...42
DN80	10~100	5~100	Flens	2.5	4.0,6.3,12,16,25...42
DN100	20~200	10~200	Flens	1.6	4.0,6.3,12,16,25...42
DN125	25~2500	13~250	Flens	1.6	2.5,4.0,6.3,12,16...42
DN150	30~300	15~300	Flens	1.6	2.5,4.0,6.3,12,16...42
DN200	80~800	40~800	Flens	1.6	2.5,4.0,6.3,12,16...42

Tabell 4: Valg av modell for flytende turbinstrømningsmåler

Modellsuffikskode										Beskrivelse
LWGY-	XXX	X	X	X	X	X	X	X	X	Beskrivelse
Diameter										Tre digitaler; for eksempel: 010: 10 mm; 015: 15 mm; 080: 80 mm; 100: 100 mm
Konverter		N								Ingen visning; 24V DC; Pulsutgang
		EN								Ingen visning; 24V DC; 4-20mA utgang
		B								Lokal skjerm; Litium batteristrøm; Ingen utgang
		C								Lokal skjerm; 24V likestrøm; 4-20mA utgang;
		C1								Lokal skjerm; 24V likestrøm; 4-20mA utgang; Modbus RS485 Kommunikasjon
		C2								Lokal skjerm; 24V likestrøm; 4-20mA utgang; HART kommunikasjon
Nøyaktighet			05							0,5 % av prisen
Nøyaktighet			02							0,2 % av sats
Strømningsområde				S						Standardområde: se tabellen for strømningsområde
Strømningsområde				W						Bredt område: se tabellen for strømningsområde
Kroppsmateriale					S					SS304
Kroppsmateriale					L					SS316
Eksplosjonsvurdering						N				Sikkerhetsfelt uten eksplosjon
Eksplosjonsvurdering						E				ExdIIBT6
Trykkende vurdering							E			Per standard
Trykkende vurdering							H(X)			Tilpasset trykkvurdering
Forbindelse								-DXX		DXX: D06, D10, D16, D25, D40 D06: DIN PN6; D10: DIN PN10 D16: DIN PN16; D25: DIN PN25 D40: DIN PN40
								-ØKS		AXE: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600#
								-JX
								-TH		Tråd; DN4…DN50
Væsketemperatur									-T1	-20...+80°C
									-T2	-20...+120°C
									-T3	-20...+150°C

Installasjon

Installasjon og vedlikehold av flytende turbinstrømningsmåler
Før installasjonen er det avgjørende å kommunisere med våre salgsingeniører angående arbeidsforholdene og medium målerens design for å måle.
Installasjonen av Q&T Flange Type Liquid Turbin Flow Meter krever minimal innsats. Under installasjonen vil brukerne trenge bolter, muttere, skiver og passende verktøy for installasjon.
Brukeren må huske på disse tre faktorene mens installasjonen utføres.
1. Det bør være minst ti rørdiameterlengder med rett rør oppstrøms for turbinmåleren og fem rørdiameterlengder på rett rørlengde nedstrøms turbinmåleren, med samme nominelle diameterstørrelse.
2. Ventiler og strupeanordninger som trengs for å installeres nedstrøms for strømningsmåleren.
3. Pilen som er indikert på måleren er den samme som den faktiske strømmen.
Hvis det er spesifikke spørsmål angående installasjonen av Q&T Instrument Turbine Meter, vennligst kontakt våre salgsingeniører for assistanse.

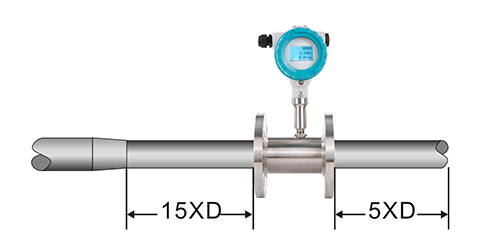

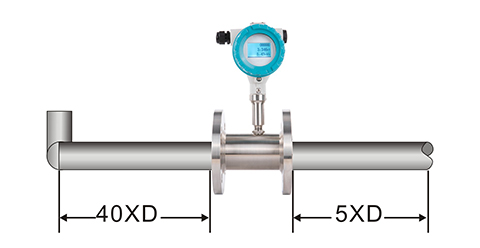

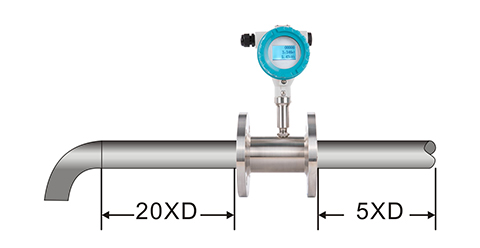

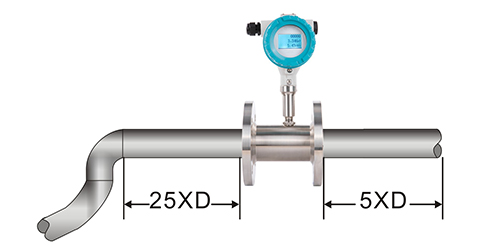

En 90° albue	To 90° albuer for to plan

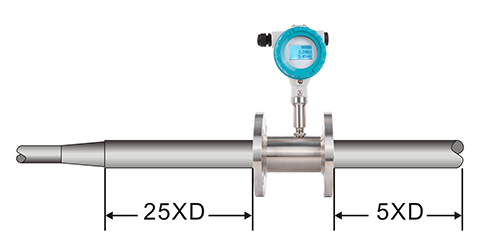

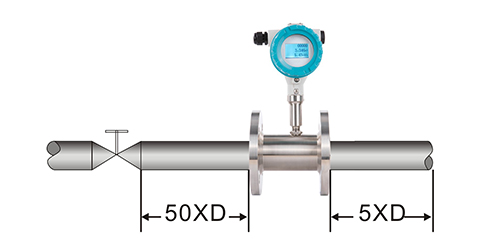

Konsentrisk ekspander	Styreventil halvåpen
Konsentrisk krympende vidåpen ventil	To 90° albuer for ett plan

Q&T Liquid Turbine Flow Meter krever minimum vedlikehold
Rengjøring og inspeksjon av strømningsmåler kan utføres ved å fjerne turbinmåleren fra røret.
Reinstallasjoner utføres på samme måte som installasjonstrinnene angitt ovenfor.
Hvis måleren er skadet og reparasjon er nødvendig, vennligst kontakt Q&T Instrument Sales Engineers.
