Miter tal-fluss tal-massa termali

Introduzzjoni

Applikazzjoni

Data Teknika

Installazzjoni

Introduzzjoni

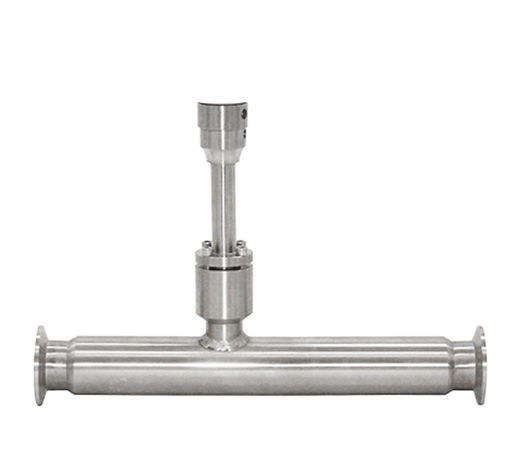

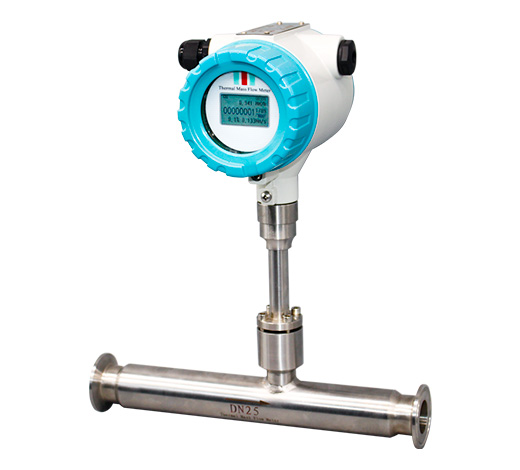

Miter tal-fluss tal-massa tal-gass termali Tri-clamp huwa wieħed mill-miter tal-fluss tal-massa tat-tip li.
Huwa popolari fl-applikazzjonijiet industrijali huwa l-mod kif huma ddisinjati u mibnija. Il-karatteristika hija l-ebda partijiet li jiċċaqilqu, kważi mingħajr xkiel fil-mogħdija tal-fluss, ma teħtieġ l-ebda korrezzjoni ta 'temperatura jew pressjoni u żżomm l-eżattezza fuq firxa wiesgħa ta' rati tal-fluss. Il-ġirjiet tal-pajpijiet dritti jistgħu jitnaqqsu bl-użu ta 'elementi ta' kondizzjonament tal-fluss ta 'pjanċa doppja u l-installazzjoni hija sempliċi ħafna b'intrużjonijiet minimi tal-pajpijiet.
Daqs tal-miter tal-fluss tal-massa tal-gass termali Tri-clamp minn DN15 ~ DN100mm.

Vantaġġi

Vantaġġi tal-miter tal-fluss tal-massa tal-gass termali tri-clamp:
(1) Proporzjon ta 'firxa wiesgħa 1000:1;
(2)Dijametru kbir, rata ta 'fluss baxxa, telf ta' pressjoni negliġibbli;
(3) Kejl dirett tal-fluss tal-massa mingħajr kumpens tat-temperatura u tal-pressjoni;
(4)Sensibbli ħafna għal kejl ta 'rata ta' fluss baxxa;
(5) Faċli biex tiddisinja u tagħżel, faċli biex tinstalla u tuża;
(6) Adattat għal kull tip ta 'kejl tal-fluss tal-gass wieħed jew imħallat Jista' tkejjel il-gass b'veloċità tal-fluss minn 100Nm/s sa 0.1Nm/s, li jista 'jintuża għall-iskoperta ta' tnixxija tal-gass;
(7) Is-sensor m'għandu l-ebda partijiet li jiċċaqilqu u partijiet sensing tal-pressjoni, u mhux affettwat mill-vibrazzjoni fuq l-eżattezza tal-kejl. Għandu prestazzjoni sismika tajba u affidabbiltà għolja tal-kejl;
(8) L-ebda telf ta 'pressjoni jew telf ta' pressjoni żgħir ħafna.
(9) Meta tkejjel il-fluss tal-gass, ħafna drabi hija espressa fl-unità tal-fluss tal-volum taħt l-istat standard, u t-temperatura medja /bidla fil-pressjoni bilkemm taffettwa l-valur imkejjel. Jekk id-densità hija kostanti fl-istat standard (jiġifieri, il-kompożizzjoni ma tkunx mibdula), hija simili għal miter tal-fluss tal-massa;
(10) Jappoġġaw metodi ta 'komunikazzjoni multipli, bħal komunikazzjoni RS485, protokoll MODBUS, eċċ., Li jistgħu jirrealizzaw l-awtomazzjoni u l-integrazzjoni tal-fabbrika.

Applikazzjoni

Applikazzjoni tal-miter tal-fluss tal-massa tal-gass termali tri-clamp:
Miter tal-fluss tal-arja tal-gass termali tri-clamp jintuża b'mod wiesa 'għall-Enerġija elettrika, trattament tal-ilma, industrija petrokimika, industrija tal-ħġieġ, taċ-ċeramika u tal-materjali tal-bini, u prinċipalment jintuża biex ikejjel il-gass niexef, bħall-Arja, il-gass naturali, il-gass LPG, il-bijogass, eċċ. .Imma l-fluss tal-massa tal-gass termali ma setax jintuża biex ikejjel il-Fwar, il-gass tal-Umdità u l-Ethyne.

Qawwa Elettrika

Petrokimiku

Ħġieġ

Ċeramika

Materjali tal-Bini

Meausre Dry Gas

Data Teknika

Tabella 1: Parametru tal-Miter tal-Fluss tal-Massa tal-Gass Termali Tri-clamp

Medju tal-Kejl	Diversi ta' Gass (Ħlief aċetilena)
Daqs tal-pajp	DN10mm-DN100mm
Veloċità	0.1-100Nm/s
Eżattezza	+/-1~2.5%
Temperatura tax-Xogħol	Sensor:-40~+220 degC Trasmettitur:-20~+45 degC
Pressjoni tax-Xogħol	Sensor ta 'inserzjoni: pressjoni medja ≤1.6Mpa Sensor flanġ: pressjoni medja ≤4.0Mpa Pressjoni speċjali jekk jogħġbok iċċekkja darbtejn
Provvista tal-Enerġija	Tip kompatt: 24VDC jew 220VAC, Konsum ta 'enerġija ≤18W Tip remot: 220VAC, Konsum ta 'enerġija ≤19W
Ħin ta' Rispons	1s
Output	4-20mA (iżolament optoelettroniku, tagħbija massima 500Ω), Polz RS485 (iżolament optoelettroniku) u HART
Ħruġ ta' Allarm	Relay 1-2 linja, Stat Normalment Miftuħ, 10A/220V/AC jew 5A/30V/DC
Tip tas-Sensor	Inserzjoni Standard, Inserzjoni Hot-tapped u Flanġ
Kostruzzjoni	Kompatt u mill-bogħod
Materjal tal-pajp	Azzar tal-Karbonju, Azzar li ma jsaddadx, Plastik eċċ.
Wiri	4 linji LCD Fluss tal-massa, Fluss tal-volum f'kundizzjoni standard, Totalizzatur tal-fluss, Data u Ħin, Ħin tax-xogħol, u Veloċità, eċċ.
Protezzjoni	IP65

Tabella 2: Medda Massima tal-Gass ta' Użu Komuni

Kalibru ( mm )	Arja	Nitroġenu ( N2 )	Ossiġenu (O2 )	Idroġenu (H2 )
15	65	65	32	10
25	175	175	89	28
32	290	290	144	45
40	450	450	226	70
50	700	700	352	110
65	1200	1200	600	185
80	1800	1800	900	280
100	2800	2800	1420	470

Tabella 3: Għażla tal-Mudell tal-Meter tal-Fluss tal-Massa tal-Gass Termali

Mudell	QTMF	X	X	X	X	X	X	X
Kalibru	DN15-DN4000
Struttura	Kompatt	Ċ
	Remote	R
Senor tip	Inserzjoni		I
	Flanġ		F
	Morsa		Ċ
	Invita		S
Materjal	SS304			304
	SS316			316
Pressjoni	1.6Mpa				1.6
	2.5Mpa				2.5
	4.0Mpa				4.0
Temperatura	-40-200℃					T1
	-40-450℃					T2
Provvista tal-Enerġija	AC85 ~ 250V						AC
	DC24 ~ 36V						DC
Ħruġ tas-Sinjal	4-20mA+Impuls+RS485							RS
	4-20mA+Impuls+HART							HT

Installazzjoni

Installazzjoni ta' miter tal-fluss tal-massa tal-gass termali tri-clamp:
① Osserva r-rekwiżiti rakkomandati tad-dħul u l-ħruġ.
② Prattika tajba ta 'inġinerija hija meħtieġa għax-xogħol u l-installazzjoni tal-pajpijiet assoċjati.
③ Żgura l-allinjament u l-orjentazzjoni korretti tas-sensor.
④ Ħu miżuri biex tnaqqas jew tevita l-kondensazzjoni (eż. tinstalla nassa ta 'kondensazzjoni, insulazzjoni termali, eċċ.).
⑤ It-temperaturi ambjentali massimi permessi u l-firxa tat-temperatura medja għandhom jiġu osservati.
⑥ Installa t-trasmettitur f'post oskura jew uża lqugħ protettiv tax-xemx.
⑦ Għal raġunijiet mekkaniċi, u sabiex jipproteġu l-pajp, huwa rakkomandabbli li jiġu appoġġjati sensuri tqal.
⑧ L-ebda installazzjoni fejn teżisti vibrazzjoni kbira
⑨ L-ebda espożizzjoni fl-ambjent li fih ħafna gass korrużiv
⑩ Ebda provvista ta 'enerġija ta' qsim ma 'konvertitur tal-frekwenza, magna tal-iwweldjar elettriku u magni oħra li jistgħu jagħmlu interferenza tal-linja tal-enerġija.

Manutenzjoni ta' kuljum għal miter tal-fluss tal-massa tal-gass termali tri-clamp:
Fl-operazzjoni ta 'kuljum tal-miter tal-fluss tal-massa tal-gass termali, iċċekkja u naddaf il-miter tal-fluss, issikka l-partijiet maħlula, sib u tittratta l-anormalità tal-miter tal-fluss fl-operat fil-ħin, tiżgura t-tħaddim normali tal-miter tal-fluss, tnaqqas u ttardja l-ilbies ta' komponenti, Estendi l-ħajja tas-servizz tal-flowmeter. Xi flowmeters se jsiru fouling wara li jintużaw għal perjodu ta 'żmien, u għandu jitnaddaf billi pickling eċċ skond il-grad ta' fouling
