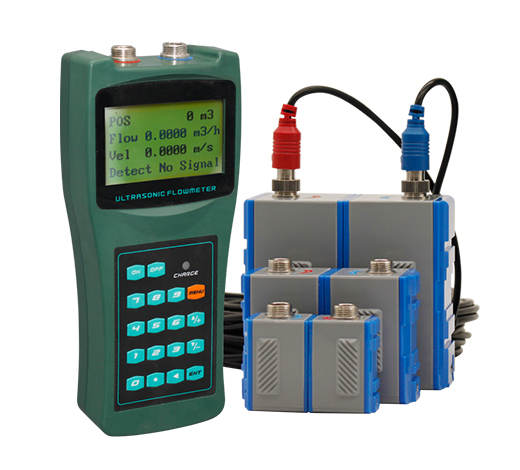

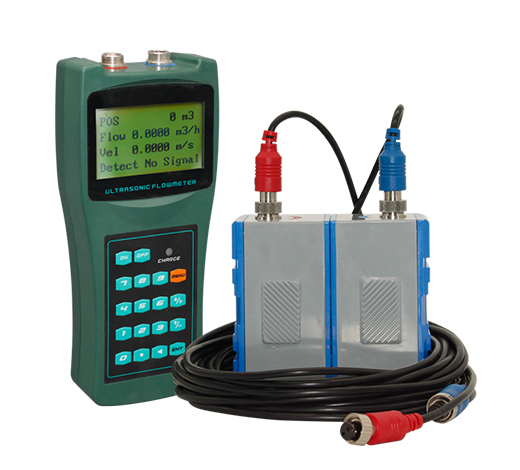

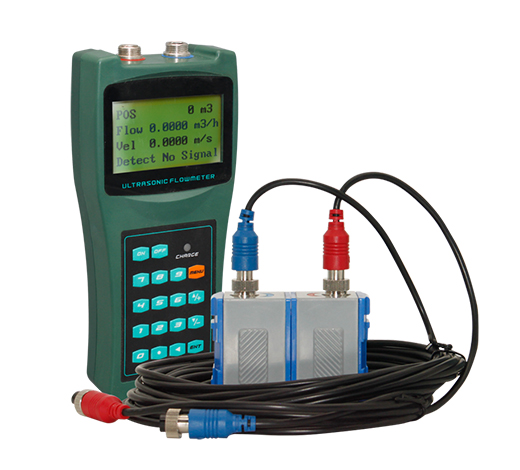

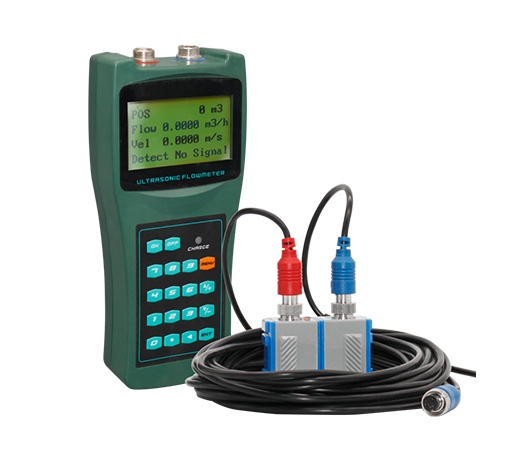

ഹാൻഡ്‌ഹെൽഡ് അൾട്രാസോണിക് ഫ്ലോ മീറ്റർ

ഹാൻഡ്‌ഹെൽഡ് അൾട്രാസോണിക് ഫ്ലോ മീറ്റർ ഇൻസ്റ്റാളേഷൻ ആവശ്യകതകൾ
ഒഴുക്ക് അളക്കുന്നതിനുള്ള പൈപ്പ്ലൈനിന്റെ അവസ്ഥ അളക്കൽ കൃത്യതയെ വളരെയധികം ബാധിക്കും, ഇനിപ്പറയുന്ന വ്യവസ്ഥകൾ പാലിക്കുന്ന സ്ഥലത്ത് ഡിറ്റക്ടർ ഇൻസ്റ്റാളേഷൻ സ്ഥാനം തിരഞ്ഞെടുക്കണം:
1. പ്രോബ് ഇൻസ്റ്റാൾ ചെയ്തിരിക്കുന്ന സ്ട്രെയിറ്റ് പൈപ്പ് സെക്ഷൻ ഇതാണ്: അപ്‌സ്ട്രീം വശത്ത് 10D (പൈപ്പ് വ്യാസം D ആണ്), താഴത്തെ ഭാഗത്ത് 5D അല്ലെങ്കിൽ അതിൽ കൂടുതൽ, കൂടാതെ ദ്രാവകത്തെ ശല്യപ്പെടുത്തുന്ന ഘടകങ്ങളൊന്നും ഉണ്ടാകരുത് ( പമ്പുകൾ, വാൽവുകൾ, ത്രോട്ടിലുകൾ മുതലായവ) അപ്‌സ്ട്രീം വശത്ത് 30 ഡിയിൽ. പരീക്ഷണത്തിന് കീഴിലുള്ള പൈപ്പ്ലൈനിന്റെ അസമത്വവും വെൽഡിംഗ് സ്ഥാനവും ഒഴിവാക്കാൻ ശ്രമിക്കുക.
2. പൈപ്പ്ലൈൻ എപ്പോഴും ദ്രാവകം നിറഞ്ഞതാണ്, ദ്രാവകത്തിൽ കുമിളകളോ മറ്റ് വിദേശ വസ്തുക്കളോ അടങ്ങിയിരിക്കരുത്. തിരശ്ചീന പൈപ്പ് ലൈനുകൾക്ക്, തിരശ്ചീന മധ്യരേഖയുടെ ±45° ഉള്ളിൽ ഡിറ്റക്ടർ ഇൻസ്റ്റാൾ ചെയ്യുക. തിരശ്ചീനമായ മധ്യരേഖാ സ്ഥാനം തിരഞ്ഞെടുക്കാൻ ശ്രമിക്കുക.
3. അൾട്രാസോണിക് ഫ്ലോ മീറ്റർ ഇൻസ്റ്റാൾ ചെയ്യുമ്പോൾ, ഈ പാരാമീറ്ററുകൾ നൽകേണ്ടതുണ്ട്:  പൈപ്പ് മെറ്റീരിയൽ, പൈപ്പ് ഭിത്തിയുടെ കനവും പൈപ്പിന്റെ വ്യാസവും. പൂരിത തരം, അതിൽ മാലിന്യങ്ങൾ, കുമിളകൾ എന്നിവ അടങ്ങിയിട്ടുണ്ടോ, ട്യൂബ് നിറഞ്ഞിട്ടുണ്ടോ എന്ന്.

ട്രാൻസ്ഡ്യൂസറുകളുടെ ഇൻസ്റ്റാളേഷൻ

1. വി-രീതി ഇൻസ്റ്റലേഷൻ
DN15mm ~ DN200mm വരെയുള്ള പൈപ്പിന്റെ ആന്തരിക വ്യാസമുള്ള ദൈനംദിന അളക്കലിനായി ഏറ്റവും വ്യാപകമായി ഉപയോഗിക്കുന്ന മോഡാണ് V- രീതി ഇൻസ്റ്റലേഷൻ. ഇതിനെ പ്രതിഫലന മോഡ് അല്ലെങ്കിൽ രീതി എന്നും വിളിക്കുന്നു.


2. Z- രീതി ഇൻസ്റ്റാളേഷൻ
പൈപ്പ് വ്യാസം DN300mm-ന് മുകളിലായിരിക്കുമ്പോൾ Z- രീതി സാധാരണയായി ഉപയോഗിക്കുന്നു.
