Ievads

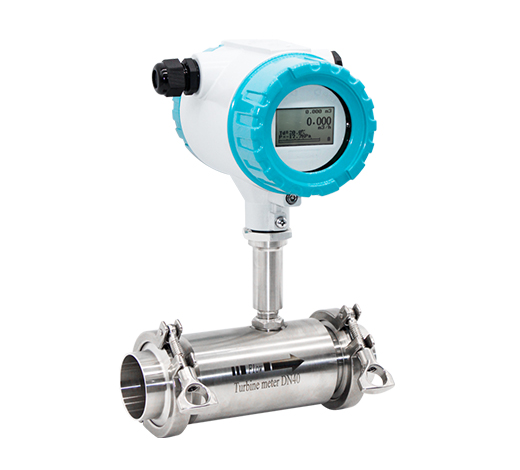

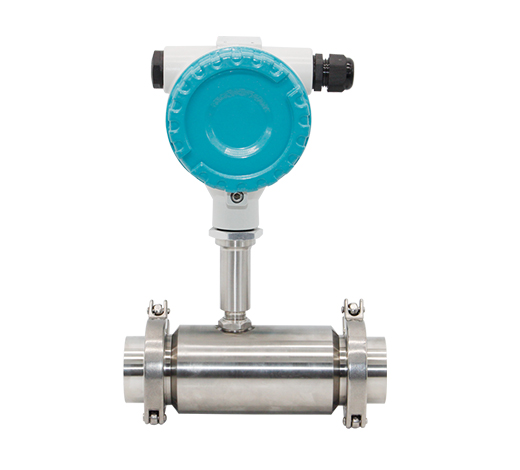

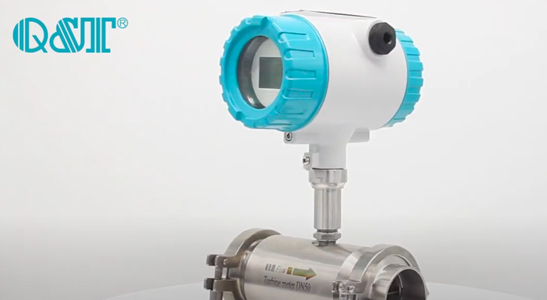

Q&T Šķidruma turbīnas plūsmas mērītāju iekšēji izstrādā un pilnveido Q&T Instrument. Gadu gaitā Q&T šķidruma turbīnu plūsmas mērītājs ir nodots ekspluatācijā daudzās pasaules daļās, saņēmis atzinību no galalietotājiem un rūpniecības līderiem.
Q&T instrumenta turbīnas plūsmas mērītājs piedāvā divas precizitātes klases: 0,5%R un 0,2%R. Tā vienkāršā struktūra nodrošina nelielu spiediena zudumu un praktiski nekādas apkopes prasības.

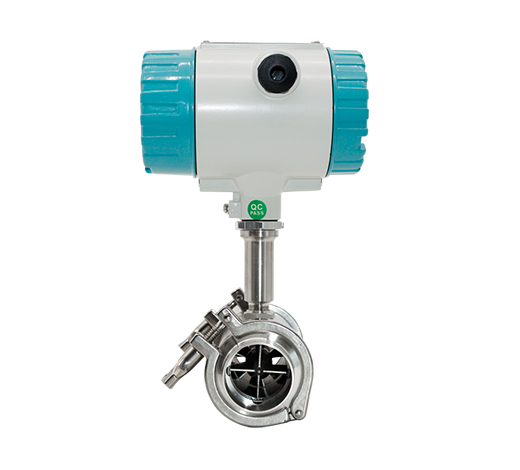

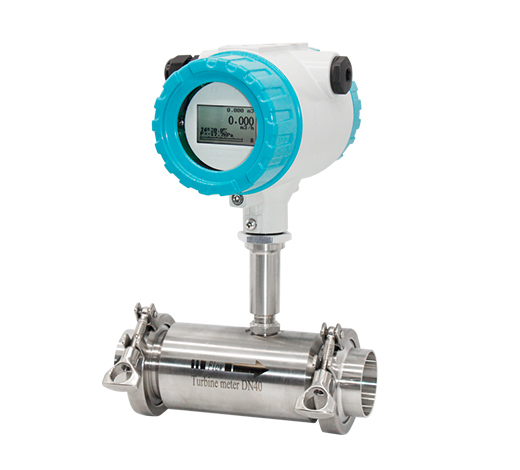

Tri-Clamp turbīnas plūsmas mērītājs piedāvā divu veidu pārveidotāju opcijas: kompakto tipu (tiešā montāža) un tālvadības veidu. Mūsu lietotāji var izvēlēties vēlamo pārveidotāja veidu atkarībā no nodošanas ekspluatācijā vides. Q&T Tri-Clamp Turbine plūsmas mērītājs ir vispopulārākais turbīnu produkts, ko izmanto tīras eļļas un ūdens mērīšanai. Tāpēc to bieži sauc par sanitārā tipa turbīnas skaitītāju.

Pieteikums

Tri-Clamp turbīnas plūsmas mērītāja lietojumprogrammas
Q&T instrumentu šķidruma turbīnu mērītāji piedāvā gan standarta SS304 korpusu, gan SS316 korpusu. Pateicoties plašajam darba temperatūras un spiediena diapazonam, tas spēj izmērīt dažādas vides un nodot ekspluatācijā ekstremālos darba apstākļos.
Q&T instrumentu šķidruma turbīnu skaitītāji ir populāri naftas un gāzes nozarē, ķīmiskajā rūpniecībā un ūdens rūpniecībā. Tri-Clamp savienojuma versija ir paredzēta tikai sanitārajiem nolūkiem. Tas ir vispopulārākais turbīnu produkts dzērienu rūpnīcās, naftas ražošanā un transportēšanā, ūdens apgādē, ķīmisko vielu iesmidzināšanā un daudz ko citu.
Pateicoties augstajai precizitātei un ātrajam reakcijas laikam, Q&T Instrument Liquid Turbine bieži tiek integrēta rūpnieciskajā lietu internetā kopā ar vārstiem un sūkņiem, lai panāktu viedu procesa vadību, piemēram, šķīdinātāju dozēšanas, sajaukšanas, uzglabāšanas un izkraušanas sistēmas. Lūdzu, sazinieties ar mūsu pārdošanas inženieriem, ja rodas jautājumi par Q&T šķidruma turbīnu skaitītāju integrēšanu jūsu esošajā rūpnīcas IOT.

Ūdens attīrīšana

Naftas ķīmija

Ķīmiskā uzraudzība

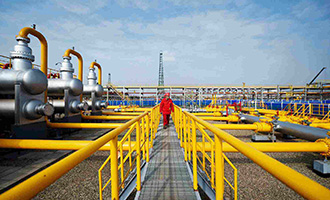

Naftas transportēšana uz augšu

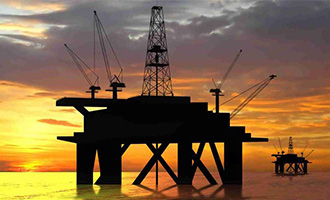

Izpēte ārzonā

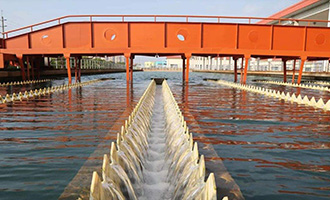

Ūdens apgāde

Tehniskie dati

1. tabula: Tri-Clamp turbīnas plūsmas mērītāja parametri

Izmērs	DN4,6,10,15,20,32,40,50,65,80,100
Precizitāte	±0,5%, ±0,2% Pēc izvēles
Sensora materiāls	SS304, SS316L Pēc izvēles
Apkārtējās vides apstākļi	Vidējā temperatūra: -20 ℃ ~ + 150 ℃ Atmosfēras spiediens: 86Kpa ~ 106Kpa Apkārtējās vides temperatūra: -20℃~+60℃ Relatīvais mitrums: 5% ~ 90%
Signāla izvade	Impulss, 4-20 mA, trauksme (pēc izvēles)
Digitālā komunikācija	RS485, HART
Enerģijas padeve	24 V DC/3,6 V litija akumulators
Kabeļa ievads	M20*1,5; 1/2"KNPT
Sprādziendrošā klase	Ex d IIC T6 Gb
Aizsardzības klase	IP65

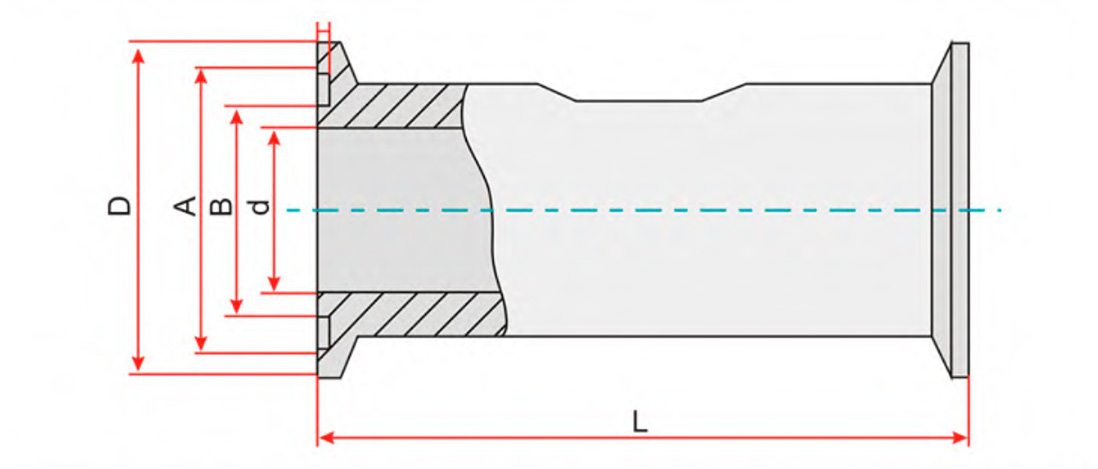

2. tabula: Tri-Clamp turbīnas plūsmas mērītāja izmēri

DN	D(mm)	A(mm)	B(mm)	d(mm)	L(mm)
DN4	50	45	40.5	4	100
DN6				6
DN10				10
DN15				15
DN20				20
DN25				25
DN32				32
DN40	64	59	54	40	140
DN50	77	73.5	68.5	50	150

3. tabula: Tri-Clamp turbīnas plūsmas mērītāja plūsmas diapazons

Diametrs (mm)	Standarta diapazons (m3/h)	Paplašināts diapazons (m3/h)	Standarta spiediens (Mpa)
DN4	0.04~0.25	0.04~0.4	1.6
DN6	0.1~0.6	0.06~0.6	1.6
DN10	0.2~1.2	0.15~1.5	1.6
DN15	0.6~6	0.4~8	1.6
DN20	0.8~8	0.45~9	1.6
DN25	1~10	0.5~10	1.6
DN32	1.5~15	0.8~15	1.6
DN40	2~20	1~20	1.6
DN50	4~40	2~40	1.6
DN65	7~70	4~70	1.6
DN80	10~100	5~100	1.6

4. tabula. Šķidruma turbīnas plūsmas mērītāja modeļa izvēle

Modeļa sufiksa kods										Apraksts
LWGY-	XXX	X	X	X	X	X	X	X	X	Apraksts
Diametrs										Trīs digitālie; piemēram: 010: 10 mm; 015: 15 mm; 080: 80 mm; 100: 100 mm
Pārveidotājs		N								Nav displeja; 24V DC; Impulsu izvade
		A								Nav displeja; 24V DC; 4-20mA izeja
		B								Vietējais displejs; Litija akumulatora jauda; Nav izvades
		C								Vietējais displejs; 24V līdzstrāva; 4-20mA izeja;
		C1								Vietējais displejs; 24V līdzstrāva; 4-20mA izeja; Modbus RS485 komunikācija
		C2								Vietējais displejs; 24V līdzstrāva; 4-20mA izeja; HART komunikācija
Precizitāte			05							0,5% no likmes
Precizitāte			02							0,2% no likmes
Plūsmas diapazons				S						Standarta diapazons: skatiet plūsmas diapazona tabulu
Plūsmas diapazons				W						Plašs diapazons: skatiet plūsmas diapazona tabulu
Korpusa Materiāls					S					SS304
Korpusa Materiāls					L					SS316
Sprādzienbīstamības novērtējums						N				Drošības lauks bez sprādziena
Sprādzienbīstamības novērtējums						E				ExdIIBT6
Spiediena reitings							E			Pēc standarta
Spiediena reitings							H(X)			Pielāgots spiediena novērtējums
Savienojums								-DXX		DXX: D06, D10, D16, D25, D40 D06: DIN PN6; D10: DIN PN10 D16: DIN PN16; D25: DIN PN25 D40: DIN PN40
								-AX		AX: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600#
								-JX
								-TH		Vītne; DN4…DN50
Šķidruma temperatūra									-T1	-20...+80°C
									-T2	-20...+120°C
									-T3	-20...+150°C

Uzstādīšana

Tri-Clamp turbīnas plūsmas mērītāja uzstādīšana un apkope
Pirms uzstādīšanas ir svarīgi sazināties ar mūsu pārdošanas inženieriem par darba apstākļiem un mērīto skaitītāja konstrukciju.
Q&T Tri-Clamp šķidruma turbīnas mērītāja uzstādīšana prasa minimālu piepūli. Nāk kopā ar produktu, lietotāji saņems skavu pāri. Uzstādīšanas laikā lietotājiem nebūs nepieciešami papildu instrumenti Tri-Clamp tipa turbīnas plūsmas mērītājam.
Lietotājam, veicot instalēšanu, ir jāpatur prātā šie trīs faktori.
1. Ir jābūt vismaz desmit taisnas caurules diametra garumiem pirms turbīnas skaitītāja un pieciem taisnas caurules diametra garumiem lejpus turbīnas skaitītāja ar vienādu nominālā diametra izmēru.
2. Vārsti un droseles ierīces, kas nepieciešamas, lai uzstādītu lejpus plūsmas mērītāja.
3. Uz skaitītāja korpusa norādītā bultiņa ir tāda pati kā faktiskā plūsma.
Ja rodas konkrēti jautājumi par Q&T instrumenta turbīnas mērītāja uzstādīšanu, lūdzu, sazinieties ar mūsu pārdošanas inženieriem, lai saņemtu palīdzību.

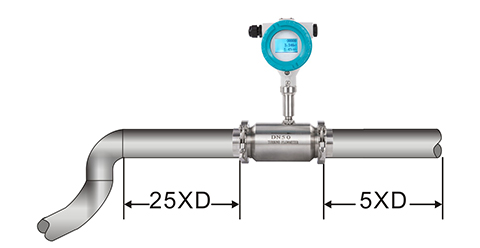

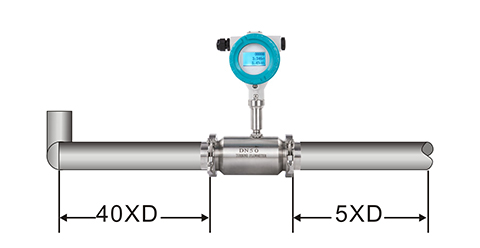

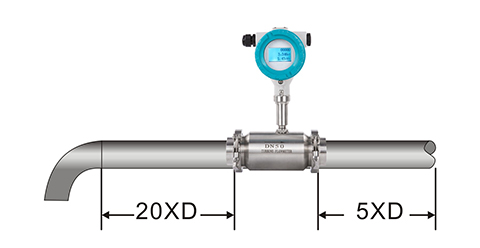

Viens 90° elkonis	Divi 90° līkumi divām plaknēm

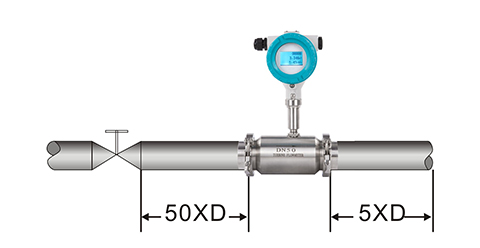

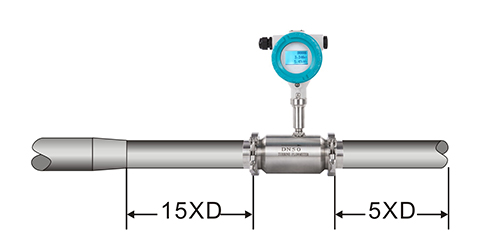

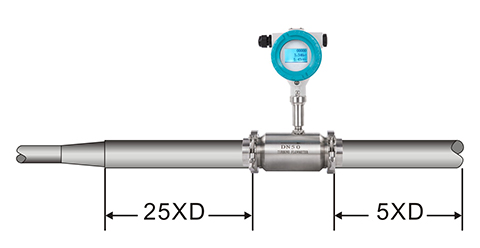

Koncentrisks paplašinātājs	Vadības vārsts pusatvērts
Koncentrisks saraušanās plaši atvērts vārsts	Divi 90° līkumi vienai plaknei

Q&T šķidruma turbīnas mērītājam nepieciešama minimāla apkope.
Ikdienas tīrīšanu un pārbaudi var veikt, atbrīvojot skavas un noņemot turbīnas mērītāju no caurules.
Pārinstalēšana tiek veikta līdzīgi iepriekš norādītajām instalēšanas darbībām.
Ja skaitītājs ir bojāts un ir nepieciešams remonts, lūdzu, sazinieties ar Q&T instrumentu pārdošanas inženieriem.
