សេចក្តីផ្តើម

Flange vortex flow meter ត្រូវបានប្រើនៅក្នុងសាខាជាច្រើននៃឧស្សាហកម្ម ដើម្បីវាស់បរិមាណលំហូរនៃសារធាតុរាវ ឧស្ម័ន និងចំហាយទឹក។ កម្មវិធីនៅក្នុងឧស្សាហកម្មគីមី និងគីមីឥន្ធនៈ ជាឧទាហរណ៍ នៅក្នុងប្រព័ន្ធផលិតថាមពល និងប្រព័ន្ធផ្គត់ផ្គង់កំដៅ ពាក់ព័ន្ធនឹងវត្ថុរាវដែលមានភាពខុសប្លែកគ្នាយ៉ាងទូលំទូលាយ៖ ចំហាយឆ្អែត ចំហាយកំដៅខ្ពស់ ខ្យល់ដែលបានបង្ហាប់ អាសូត ឧស្ម័នរាវ ឧស្ម័នហ្វ្លុយអូត កាបូនឌីអុកស៊ីត ទឹកដែលគ្មានជាតិរ៉ែពេញលេញ សារធាតុរំលាយ។ ប្រេងផ្ទេរកំដៅ ទឹកចំណី ឡចំហាយ ឧស្ម័ន condensate ជាដើម។

គុណសម្បត្តិ

គុណសម្បត្តិ និងគុណវិបត្តិនៃម៉ែត្រលំហូរ Vortex
Vortex flow meter body មានភាពរឹងមាំ និងអាចអនុវត្តបានជាសកលសម្រាប់វត្ថុរាវ ឧស្ម័ន និងចំហាយទឹក ធ្វើឱ្យប្រសើរឡើងសម្រាប់កម្មវិធីចំហាយទឹក។
សម្រាប់ការវាស់ស្ទង់ឧស្ម័ន ប្រសិនបើសីតុណ្ហភាព និងសម្ពាធឧស្ម័នផ្លាស់ប្តូរច្រើន សម្ពាធ និងសំណងសីតុណ្ហភាពនឹងចាំបាច់នោះ ឧបករណ៍វាស់លំហូរ vortex អាចបន្ថែមសំណងសីតុណ្ហភាព និងសម្ពាធ។
Q&T Vortex flow meter ទទួលយកបច្ចេកវិទ្យា និងការរចនារបស់ជប៉ុន OVAL ។
ដើម្បីការពារឧបករណ៍ចាប់សញ្ញា Q&T flow vortex meter ជ្រើសរើសឧបករណ៍ចាប់សញ្ញាដែលបានបង្កប់ ដោយមានគ្រីស្តាល់ piezo-electric 4 គ្រាប់ដែលរុំព័ទ្ធខាងក្នុងឧបករណ៍ចាប់សញ្ញា ដែលជាប៉ាតង់របស់យើងផ្ទាល់។
មិនមានផ្នែករំកិល គ្មានសំណឹក គ្រឿងបន្លាស់ដែលមិនពាក់នៅខាងក្នុងឧបករណ៍វាស់ស្ទង់លំហូរ vortex តួ SS304 ដែលត្រូវបានផ្សារភ្ជាប់យ៉ាងពេញលេញ (SS316 អាចជ្រើសរើសបាន)។
ជាមួយនឹងឧបករណ៍ចាប់សញ្ញា និងឧបករណ៍ចាប់សញ្ញាលំហូរដែលមានប៉ាតង់ ឧបករណ៍វាស់ស្ទង់លំហូរខ្យល់ Q&T អាចលុបបំបាត់ឥទ្ធិពលរសាត់ និងរំញ័រពីទិដ្ឋភាពដ៏អស្ចារ្យនៅក្នុងកន្លែងធ្វើការ ខណៈពេលដែលប្រៀបធៀបជាមួយឧបករណ៍វាស់លំហូរផ្សេងទៀត។
ក្រៅពីឧបករណ៍វាស់ស្ទង់លំហូរអេឡិចត្រូម៉ាញេទិក និងឧបករណ៍វាស់លំហូរ ultrasonic អាចដំណើរការជាម៉ែត្រលំហូរ និងម៉ែត្រ BTU បន្ថែមឧបករណ៍ចាប់សញ្ញាសីតុណ្ហភាព និងឧបករណ៍វាស់ស្ទង់លំហូរ vortex ក៏អាចដំណើរការជាម៉ែត្រ BTU និងវាស់ថាមពលចំហាយទឹក ឬទឹកក្តៅផងដែរ។
តម្រូវឱ្យមានការប្រើប្រាស់ថាមពលតិចតួចបំផុត៖ 24 VDC, អតិបរមា 15 វ៉ាត់;
នៅក្នុងការវាស់វែងឧស្ម័ន ឧបករណ៍វាស់លំហូរ vortex អាចសម្រេចបាននូវភាពត្រឹមត្រូវខ្ពស់ ±0.75%~±1.0% នៃការអាន (ឧស្ម័ន±1.0%, រាវ ±0.75%); ដែលអាចប្រើក្នុងការផ្ទេរការឃុំឃាំង ខណៈពេលដែល rotameter បំពង់ដែក ឬបន្ទះ orifice ជាធម្មតាប្រើសម្រាប់ការគ្រប់គ្រងដំណើរការ។
ជាមួយនឹងភាពខុសគ្នានៃទិន្នផលសញ្ញានិងការជ្រើសរើសដូចជា 4-20mA ជីពចរជាមួយ HART ឬជីពចរជាមួយ RS485 គឺអាចជ្រើសរើសបាន។
នៅក្នុងឧបករណ៍អេឡិចត្រូនិចនៃការវាស់ស្ទង់លំហូរ vortex flow meter គឺជាឧបករណ៍តែមួយគត់ដែលអាចទប់ទល់ជួរសីតុណ្ហភាពធំទូលាយរហូតដល់សីតុណ្ហភាពខ្ពស់បំផុត 350 ℃ ឧបករណ៍វាស់លំហូរឌីជីថលសីតុណ្ហភាពដំណើរការខ្ពស់បំផុត។

ការដាក់ពាក្យ

កម្មវិធីវាស់លំហូរ Vortex
ឧបករណ៍វាស់ស្ទង់លំហូរ Vortex មានជំនាញវិជ្ជាជីវៈក្នុងការវាស់ស្ទង់វត្ថុរាវ ឧស្ម័ន ចំហាយឆ្អែត និងកំដៅខ្ពស់ ជាពិសេសសម្រាប់ការវាស់វែងពាណិជ្ជកម្មចំហាយទឹក។
លើកលែងតែការងារជាម៉ែត្រលំហូរ ឧបករណ៍វាស់ស្ទង់លំហូរ vortex ក៏អាចធ្វើការជាម៉ែត្រកំដៅ ដើម្បីវាស់ស្ទង់កំដៅសរុប/សុទ្ធនៃចំហាយទឹក និងទឹកក្តៅ។
ឧបករណ៍វាស់ស្ទង់លំហូរ Vortex ជាធម្មតាត្រួតពិនិត្យលទ្ធផលម៉ាស៊ីនបង្ហាប់ និងការវាយតម្លៃនៃការដឹកជញ្ជូនខ្យល់ឥតគិតថ្លៃ (FAD)
មានឧស្ម័នឧស្សាហកម្មជាច្រើនដូចជា ឧស្ម័នធម្មជាតិ ឧស្ម័នអាសូត ឧស្ម័នរាវ ឧស្ម័នហ្វ្លុយវ៉េស កាបូនឌីអុកស៊ីត ជាដើម ទាំងអស់នេះអាចប្រើឧបករណ៍វាស់ស្ទង់លំហូរខ្យល់។
នៅក្នុងរោងចក្រជាច្រើន ការត្រួតពិនិត្យខ្យល់ដែលបានបង្ហាប់មានសារៈសំខាន់ខ្លាំងណាស់ ឧបករណ៍វាស់ស្ទង់លំហូរ vortex ក៏អាចប្រើសម្រាប់ការគ្រប់គ្រងដំណើរការផងដែរ។
ក្រៅពីការវាស់ស្ទង់ឧស្ម័នផ្សេងៗ ឧបករណ៍វាស់ស្ទង់លំហូរ vortex ក៏អាចប្រើសម្រាប់ប្រេងស្រាល ឬទឹកបរិសុទ្ធណាមួយផងដែរ ដូចជាប្រេងកម្ដៅ ទឹកមិនស្អាត ទឹកគ្មានជាតិរ៉ែ ទឹក RO ទឹកចំណី ធុងទឹក ទឹក condensate ជាដើម។
នៅក្នុងឧស្សាហកម្មគីមី និងគីមីឥន្ធនៈ ក៏មានឧស្ម័នច្រើនដែរ ឬវត្ថុរាវអាចប្រើឧបករណ៍វាស់លំហូរ vortex សម្រាប់ការត្រួតពិនិត្យ។

ការព្យាបាលទឹក។

ឧស្សាហកម្មម្ហូបអាហារ

ឧស្សាហកម្មឱសថ

គីមីឥន្ធនៈ

ឧស្សាហកម្មក្រដាស

ការត្រួតពិនិត្យគីមី

ឧស្សាហកម្មលោហធាតុ

លូសាធារណៈ

ឧស្សាហកម្មធ្យូងថ្ម

ទិន្នន័យបច្ចេកទេស

តារាងទី 1៖ ទិន្នន័យបច្ចេកទេសម៉ែត្រលំហូរ Vortex

មធ្យមវាស់	រាវ ឧស្ម័ន ចំហាយ
សីតុណ្ហភាពមធ្យម	-40℃~+200℃; -40℃~+280℃; 40℃~+350℃
សម្ពាធនាមករណ៍	1.6MPa; 2.5MPa; 4.0MPa (សម្ពាធផ្សេងទៀតអាចត្រូវបានផ្ទាល់ខ្លួន ត្រូវការអ្នកផ្គត់ផ្គង់ពិគ្រោះ)
ភាពត្រឹមត្រូវ	1.0% (Flange), 1.5% (ការបញ្ចូល)
ការវាស់វែងសមាមាត្រ	1:10 (ម៉ាស៊ីនត្រជាក់ស្តង់ដារជាឯកសារយោង) 1:15 (រាវ)
ជួរលំហូរ	សារធាតុរាវ: 0.4-7.0m / s; ឧស្ម័ន: 4.0-60.0m / s; ចំហាយទឹក៖ 5.0-70.0m/s
លក្ខណៈបច្ចេកទេស	DN15-DN300(Flange), DN80-DN2000(ការបញ្ចូល), DN15-DN100(Thread), DN15-DN300(Wafer), DN15-DN100(អនាម័យ)
សម្ភារៈ	SS304(ស្តង់ដារ), SS316(ស្រេចចិត្ត)
មេគុណការបាត់បង់សម្ពាធ	ស៊ីឌី≤2.6
ការបង្កើនល្បឿនរំញ័រត្រូវបានអនុញ្ញាត	≤0.2 ក្រាម។
IEP ATEX	II 1G Ex ia IIC T5 Ga
លក្ខខណ្ឌបរិយាកាស	សីតុណ្ហភាពព័ទ្ធជុំវិញ៖ -40 ℃ - 65 ℃ (កន្លែងមិនការពារការផ្ទុះ); -20 ℃ -55 ℃ (កន្លែងការពារការផ្ទុះ) សំណើមដែលទាក់ទង: ≤85% សម្ពាធ: 86kPa-106kPa
ការផ្គត់ផ្គង់ថាមពល	ថាមពលថ្ម 12-24V/DC ឬ 3.6V
ទិន្នផលសញ្ញា	សញ្ញាប្រេកង់ជីពចរ 2-3000Hz, កម្រិតទាប≤1V, កម្រិតខ្ពស់≥6V
ទិន្នផលសញ្ញា	ប្រព័ន្ធពីរខ្សែ 4-20 សញ្ញា (ទិន្នផលដាច់ឆ្ងាយ), Load≤500

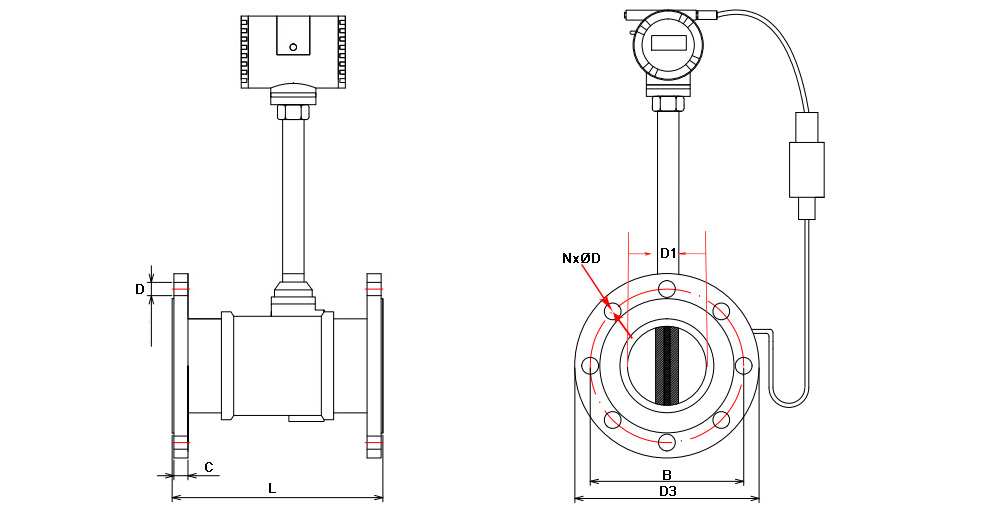

តារាងទី 2៖ គំនូររចនាសម្ព័ន្ធម៉ែត្រលំហូរ Vortex

ឧបករណ៍វាស់លំហូរ Vortex សីតុណ្ហភាព និងសម្ពាធសំណង (ការភ្ជាប់ Flange: DIN2502 PN16) គំនូររចនាសម្ព័ន្ធ

Caliber(mm)	អង្កត់ផ្ចិតខាងក្នុង D1(mm)	ប្រវែង L (mm)	Flange អង្កត់ផ្ចិតខាងក្រៅ D3(mm)	អង្កត់ផ្ចិតកណ្តាលនៃរន្ធ Bolts B(mm)	កម្រាស់គែម C(mm)	អង្កត់ផ្ចិតរន្ធដោត D(mm)	បរិមាណវីស N
25	25	170	115	85	16	14	4
32	32	170	140	100	16	18	4
40	40	190	150	110	16	18	4
50	50	190	165	125	18	18	4
65	65	220	185	145	18	18	4
80	80	220	200	160	20	18	8
100	100	240	220	180	20	18	8
125	125	260	250	210	22	18	8
150	150	280	285	240	22	22	8
200	200	300	340	295	24	22	12
250	250	360	405	355	26	26	12
300	300	400	460	410	28	26	12

តារាងទី 3: Vortex Flow Meter ជួរលំហូរ

ទំហំ(មម)	អង្គធាតុរាវ(មធ្យមយោង៖ ទឹកសីតុណ្ហភាពធម្មតា m³/h)		ឧស្ម័ន(មធ្យមយោង៖ 20 ℃, 101325pa លក្ខខណ្ឌខ្យល់, m³/h)
ទំហំ(មម)	ស្តង់ដារ	ពង្រីក	ស្តង់ដារ	ពង្រីក
15	0.8~6	0.5~8	6~40	5~50
20	1~8	0.5~12	8~50	6~60
25	1.5~12	0.8~16	10~80	8~120
40	2.5~30	2~40	25~200	20~300
50	3~50	2.5~60	30~300	25~500
65	5~80	4~100	50~500	40~800
80	8~120	6~160	80~800	60~1200
100	12~200	8~250	120~1200	100~2000
125	20~300	12~400	160~1600	150~3000
150	30~400	18~600	250~2500	200~4000
200	50~800	30~1200	400~4000	350~8000
250	80~1200	40~1600	600~6000	500~12000
300	100~1600	60~2500	1000~10000	600~16000
400	200~3000	120~5000	1600~16000	1000~25000
500	300~5000	200~8000	2500~25000	1600~40000
600	500~8000	300~10000	4000~40000	2500~60000

តារាងទី 4៖ តម្លៃដង់ស៊ីតេនៃចំហាយកំដៅខ្ពស់ (សម្ពាធ និង សីតុណ្ហភាព) ឯកតា៖ Kg/m3

សម្ពាធដាច់ខាត (Mpa)	សីតុណ្ហភាព (℃)
សម្ពាធដាច់ខាត (Mpa)	150	200	250	300	350	400
0.1	0.52	0.46	0.42	0.38
0.15	0.78	0.70	0.62	0.57	0.52	0.49
0.2	1.04	0.93	0.83	0.76	0.69	0.65
0.25	1.31	1.16	1.04	0.95	0.87	0.81
0.33	1.58	1.39	1.25	1.14	1.05	0.97
0.35	1.85	1.63	1.46	1.33	1.22	1.13
0.4	2.12	1.87	1.68	1.52	1.40	1.29
0.5		2.35	2.11	1.91	1.75	1.62
0.6		2.84	2.54	2.30	2.11	1.95
0.7		3.33	2.97	2.69	2.46	2.27
0.8		3.83	3.41	3.08	2.82	2.60
1.0		4.86	4.30	3.88	3.54	3.26
1.2		5.91	5.20	4.67	4.26	3.92
1.5		7.55	6.58	5.89	5.36	4.93
2.0			8.968	7.97	7.21	6.62
2.5			11.5	10.1	9.11	8.33
3.0			14.2	12.3	11.1	10.1
3.5			17.0	14.6	13.0	11.8
4.0				17.0	15.1	13.6

តារាងទី 5៖ ការជ្រើសរើសគំរូម៉ែត្រលំហូរ Vortex

LUGB		XXX	X	X	X	X	X	X	X	X	X


កាលីប (មម)	លេខកូដយោង DN15-DN300, សូមពិនិត្យមើលតារាងលេខកូដ caliber 10
ឈ្មោះ សម្ពាធ	1.6 Mpa		1
	2.5 Mpa		2
	4.0 Mpa		3
	ផ្សេងៗ		4
ការតភ្ជាប់	គែម			1
	វ៉ាហ្វឺរ			2
	ការគៀបបីដង (អនាម័យ)			3
	ខ្សែស្រឡាយ			4
	ការបញ្ចូល			5
	ផ្សេងៗ			6
មធ្យម	រាវ				1
	ឧស្ម័នទូទៅ				2
	ចំហាយឆ្អែត				3
	ចំហាយក្តៅខ្លាំង				4
	ផ្សេងៗ				5
សញ្ញាសម្គាល់ពិសេស	ធម្មតា។					ន
	ទិន្នផលសញ្ញាស្តង់ដារ					ម
	សុវត្ថិភាពខាងក្នុង ការពារការផ្ទុះ					ខ
	នៅលើការបង្ហាញគេហទំព័រ					X
	សីតុណ្ហភាពខ្ពស់ (350 ℃)					ជី
	សំណងសីតុណ្ហភាព					វ
	សំណងសម្ពាធ					យ
	សំណងសីតុណ្ហភាព និងសម្ពាធ					Z
រចនាសម្ព័ន្ធ ប្រភេទ	បង្រួម/អាំងតេក្រាល។						1
	ពីចម្ងាយ						2
ការផ្គត់ផ្គង់ថាមពល	DC24V							ឃ
	ថ្មលីចូម 3.6V							អ៊ី
	ផ្សេងៗ							ជី
ទិន្នផល សញ្ញា	4-20mA								ក
	ជីពចរ								ខ
	4-20mA, HART								គ
	4-20mA/Pulse, RS485								ឃ
	4-20mA/Pulse, HART								អ៊ី
	ផ្សេងៗ								ច
Flange ស្តង់ដារ	DIN PN16										1
	DIN PN25										2
	DIN PN40										3
	ANSI 150#										ក
	ANSI 300#										ខ
	ANSI 600#										គ
	JIS 10K										ឃ
	JIS 20K										អ៊ី
	JIS 40K										ច
	ផ្សេងៗ										ជី

ការដំឡើង

1. ការដំឡើងម៉ែត្រលំហូរ vortex មានតម្រូវការខ្ពស់ជាងនេះ ដើម្បីធានានូវភាពត្រឹមត្រូវ និងដំណើរការបានត្រឹមត្រូវ។ ការដំឡើងម៉ែត្រលំហូរ Vortex គួរតែនៅឆ្ងាយពីម៉ូទ័រអេឡិចត្រិច ឧបករណ៍បំលែងប្រេកង់ធំ ខ្សែថាមពល ឧបករណ៍បំលែងជាដើម។
កុំដំឡើងនៅក្នុងទីតាំងដែលមានពត់ សន្ទះបិទបើក ប្រដាប់បូម ជាដើម ដែលអាចបណ្តាលឱ្យមានការរំខានដល់លំហូរ និងមានឥទ្ធិពលលើការវាស់វែង។
បន្ទាត់បំពង់ត្រង់ខាងមុខ និងក្រោយបន្ទាត់បំពង់ត្រង់គួរតែធ្វើតាមការណែនាំខាងក្រោម។

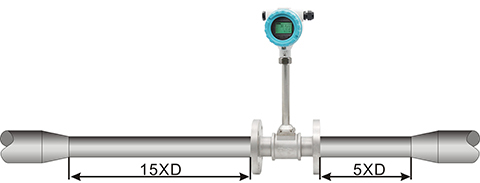

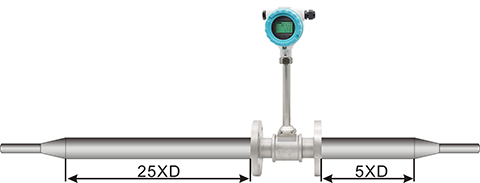

បំពង់កាត់បន្ថយការផ្តោតអារម្មណ៍	បំពង់ពង្រីកកណ្តាល

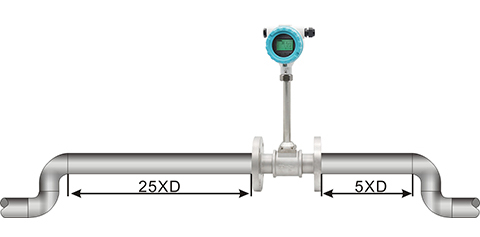

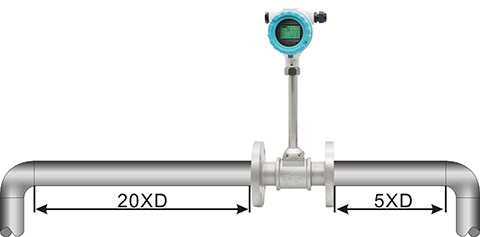

ពត់ការ៉េតែមួយ	ពត់ការ៉េពីរនៅយន្តហោះតែមួយ

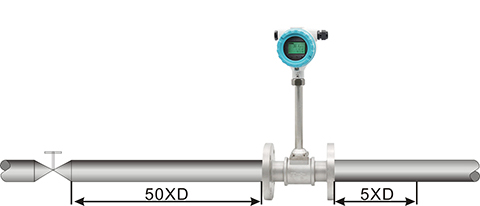

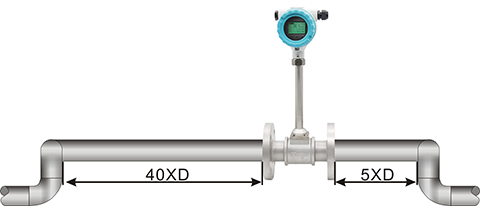

ពត់ការ៉េពីរនៅយន្តហោះផ្សេងគ្នា	Regulating Valve, Half-open Gate Valve

2. ឧបករណ៍វាស់លំហូរ Vortex ថែទាំប្រចាំថ្ងៃ
ការសម្អាតជាប្រចាំ៖ ការស៊ើបអង្កេតគឺជារចនាសម្ព័ន្ធដ៏សំខាន់មួយនៃឧបករណ៍វាស់ស្ទង់លំហូរខ្យល់។ ប្រសិនបើរន្ធរាវរកនៃការស៊ើបអង្កេតត្រូវបានរារាំង ឬត្រូវបានជាប់គាំង ឬរុំដោយវត្ថុផ្សេងទៀត វានឹងប៉ះពាល់ដល់ការវាស់វែងធម្មតា ដែលបណ្តាលឱ្យមានលទ្ធផលមិនត្រឹមត្រូវ។
ការព្យាបាលការពារសំណើម៖ ឧបករណ៍ស៊ើបអង្កេតភាគច្រើនមិនបានឆ្លងកាត់ការព្យាបាលការពារសំណើមទេ។ ប្រសិនបើបរិយាកាសនៃការប្រើប្រាស់មានសភាពសើម ឬមិនស្ងួតហួតហែងបន្ទាប់ពីការសម្អាត នោះការអនុវត្តរបស់ឧបករណ៍វាស់ស្ទង់លំហូរខ្យល់នឹងរងផលប៉ះពាល់ក្នុងកម្រិតជាក់លាក់មួយ ដែលបណ្តាលឱ្យមានប្រតិបត្តិការមិនល្អ។
កាត់បន្ថយការជ្រៀតជ្រែកពីខាងក្រៅ៖ ពិនិត្យយ៉ាងតឹងរ៉ឹងនូវលក្ខខណ្ឌនៃការចាក់ដី និងរបាំងនៃម៉ែត្រលំហូរ ដើម្បីធានាបាននូវភាពត្រឹមត្រូវនៃការវាស់វែងម៉ែត្រលំហូរ។
ជៀសវាងការរំញ័រ៖ មានផ្នែកខ្លះនៅខាងក្នុង vortex flowmeter។ ប្រសិនបើរំញ័រខ្លាំងកើតឡើង វានឹងបណ្តាលឱ្យខូចទ្រង់ទ្រាយខាងក្នុង ឬបាក់ឆ្អឹង។ ក្នុងពេលជាមួយគ្នានេះ ជៀសវាងការហូរចូលនៃអង្គធាតុរាវដែលច្រេះ។

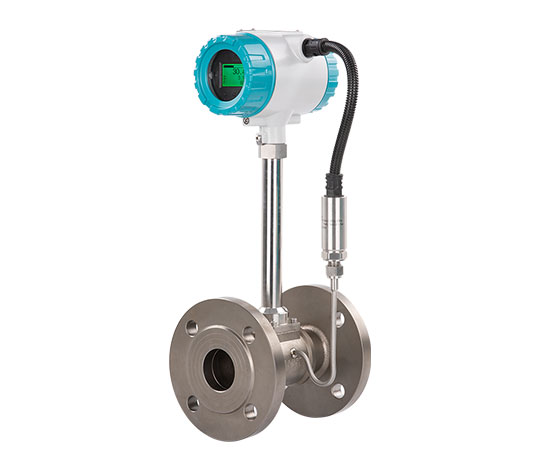

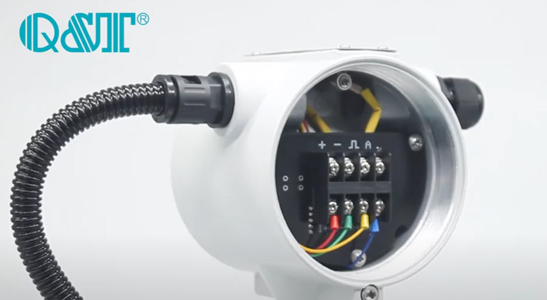

ឧបករណ៍វាស់ស្ទង់លំហូរ Vortex សីតុណ្ហភាព និងសម្ពាធ
