ឧបករណ៍វាស់ស្ទង់បំពង់ដែក

ការវាស់វែងលំហូរទាប

សេចក្តីផ្តើម

ការដាក់ពាក្យ

ទិន្នន័យបច្ចេកទេស

ការដំឡើង

សេចក្តីផ្តើម

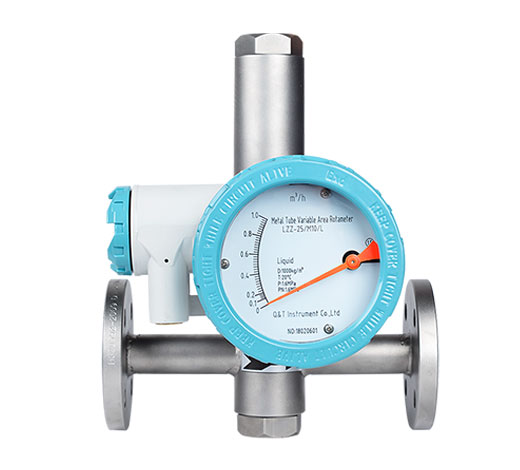

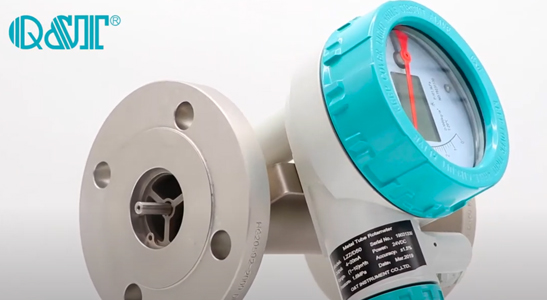

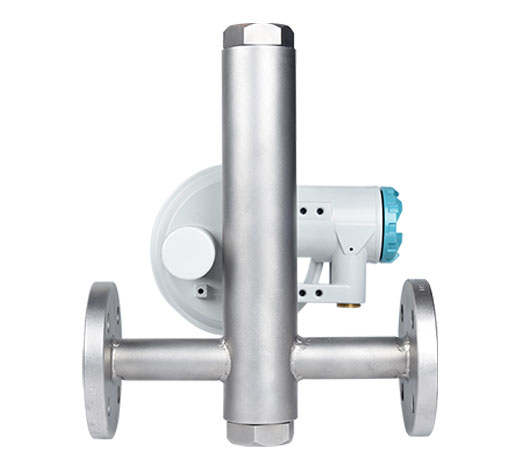

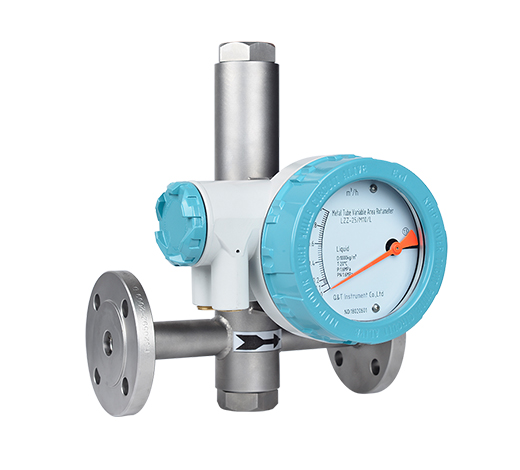

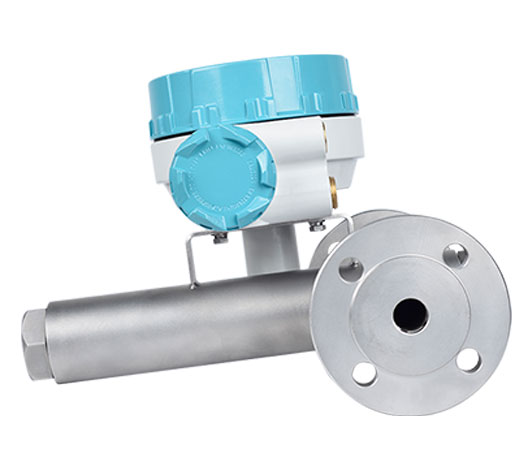

ស៊េរី LZ ឆ្លាតវៃ Horizontal Pointer Metal Tube Rotameter ទទួលយក Honeywell កម្រិតខ្ពស់អន្តរជាតិ ដោយគ្មានទំនាក់ទំនង និងគ្មានការរកឃើញការផ្លាស់ប្តូរនៅក្នុងមុំនៃដែនម៉ាញេទិកនៃឧបករណ៏ម៉ាញេទិក ហើយជាមួយនឹងដំណើរការខ្ពស់ MCU ដែលអាចដឹងពីអេក្រង់ LCD: លំហូរភ្លាមៗ លំហូរសរុប រង្វិលជុំ សីតុណ្ហភាពបច្ចុប្បន្ន បរិស្ថាន ពេលវេលាសើម រលកសញ្ញាតូច។ ជាជម្រើស 4 ~ 20mA បញ្ជូន (ជាមួយទំនាក់ទំនង HART) ទិន្នផលជីពចរ មុខងារបញ្ចេញសំឡេងរោទិ៍កម្រិតខ្ពស់ និងទាប។ ជំនួសឧបករណ៍ដែលបាននាំចូលប្រភេទដូចគ្នា ហើយវាក៏មានដំណើរការតម្លៃខ្ពស់ ការកំណត់ស្តង់ដារតាមអ៊ីនធឺណិត និងការការពារការដាច់ចរន្តអគ្គិសនីជាដើម។

គុណសម្បត្តិ

អេក្រង់ LCD ផ្ដេក គុណសម្បត្តិ Rotameter បំពង់ដែក:
1. ការដំឡើងផ្ដេក ងាយស្រួលសម្រាប់ការដំឡើង និងការសង្កេត;
រចនាសម្ព័ន្ធសាមញ្ញ ស្ថេរភាពល្អ និងភាពជឿជាក់។
2. ឯករាជ្យនៃស្ថានភាពរូបវន្ត និងគីមីរបស់មធ្យម ដូចជា conductivity, dielectric constants ជាដើម។
3. អាចប្រើបានសម្រាប់គ្រប់ប្រភេទនៃបរិស្ថានមធ្យមដូចជា corrosive, ពុល និងផ្ទុះមួយ។
4. ការវាស់វែងចំណុចប្រទាក់ឬការវាស់កម្រិតនៃ 2 ប្រភេទនៃឧបករណ៍ផ្ទុកដែលមានដង់ស៊ីតេខុសគ្នា។
5.Two-wire 4~20mADC signal output, 0.8" ឬ 0.56" LCD display digital ។
6. ការបង្ហាញងាយស្រួលអានលើប្រភេទម៉ែត្រលំហូរទាំងអស់។

ការដាក់ពាក្យ

អេក្រង់ LCD ផ្ដេក កម្មវិធី Rotameter បំពង់ដែក
អេក្រង់ LCD ផ្ដេក Rotameter បំពង់ដែកគឺសមរម្យជាចម្បងសម្រាប់ការវាស់វែងលំហូរតូច និងមធ្យមនៃរាវ ឬឧស្ម័នតែមួយដំណាក់កាលដែលមានអង្កត់ផ្ចិតបំពង់តូច និងមធ្យម សំលេងរំខានទាប និងចំនួន Reynolds នៃអាស៊ីតអាសេទិក ដូចជាខ្យល់ ទឹក ប្រេងរំអិល ចំហាយទឹក អ៊ីដ្រូសែន។ O2 ជាដើម និងវត្ថុរាវ ឬឧស្ម័នជាច្រើនទៀតនៅក្នុងឧស្សាហកម្មគីមី ឱសថ គីមីឥន្ធនៈ ចំណីអាហារ ឧស្សាហកម្មលោហធាតុ ល។

ការព្យាបាលទឹក។

ឧស្សាហកម្មម្ហូបអាហារ

ឧស្សាហកម្មឱសថ

គីមីឥន្ធនៈ

ឧស្សាហកម្មក្រដាស

ការត្រួតពិនិត្យគីមី

ឧស្សាហកម្មលោហធាតុ

លូសាធារណៈ

ឧស្សាហកម្មធ្យូងថ្ម

ទិន្នន័យបច្ចេកទេស

តារាងទី 1៖ សន្លឹកទិន្នន័យ Rotameter បំពង់ដែកទ្រនិចផ្ដេក

ជួរវាស់	ទឹក (20 ℃) 16 ~ 150000 លីត្រ/ ម៉ោង។ ខ្យល់(0.1013MPa 20℃) 0.5~4000 m3/h
សមាមាត្រជួរ	១០:១ (ប្រភេទពិសេស ២០:១)។
ថ្នាក់ភាពត្រឹមត្រូវ	2.5 (ប្រភេទពិសេស 1.5% ឬ 1.0%) ។
សម្ពាធការងារ	DN15 ~ DN50 PN16 (ប្រភេទពិសេស 2.5MPa) ។ DN80 ~ DN150 PN10 (ប្រភេទពិសេស 1.6MPa) ។ កម្រិតសម្ពាធនៃអាវ 1.6MPa ។
សីតុណ្ហភាពមធ្យម	ប្រភេទធម្មតា -80 ℃ ~ + 220 ℃។ ប្រភេទសីតុណ្ហភាពខ្ពស់ 300 ℃។ ជួរជាមួយប្រភេទ FEP ≤85℃។
សីតុណ្ហភាពព័ទ្ធជុំវិញ	-40 ℃ ~ + 120 ℃ (អេក្រង់ពីចម្ងាយដោយគ្មាន LCD≤85 ℃) ។ (អេក្រង់ពីចម្ងាយជាមួយ LCD≤70℃)។
Dielectric viscosity	1/4" NPT, 3/8" NPT 1/2" NPT≤5mPa.s 3/4" NPT,1" NPT ≤250mPa.s
ទិន្នផល	សញ្ញាស្តង់ដារ៖ ប្រព័ន្ធពីរខ្សែ 4 ~ 20mA (ជាមួយទំនាក់ទំនង HART) ។ សញ្ញាស្តង់ដារ៖ ប្រព័ន្ធបីខ្សែ 0 ~ 10mA ។ សញ្ញារោទិ៍៖ 1.ទិន្នផលបញ្ជូនតពីរផ្លូវ។ 2.One-way or two-approach switches . ទិន្នផលសញ្ញាជីពចរ៖ ទិន្នផលដាច់ពី 0-1KHz ។
ដំណើរការតភ្ជាប់	ប្រភេទស្តង់ដារ: 24VDC ± 20% ។ ប្រភេទ AC: 220VAC (85 ~ 265VAC) (ស្រេចចិត្ត) ។
របៀបភ្ជាប់	គែម ខ្សែស្រឡាយ ការគៀបបី
កម្រិតនៃការការពារ	IP65/IP67 ។
អតីតសញ្ញា	សុវត្ថិភាពខាងក្នុង៖ ExiaIICT3~6. ប្រភេទ Exd៖ ExdIICT4 ~ 6 ។

តារាងទី 2៖ ជួរលំហូររបស់ Rotameter បំពង់ដែកទ្រនិចផ្ដេក

កាលីប (មម)	លេខការងារ	ជួរលំហូរ			ការបាត់បង់សម្ពាធ kpa
		ទឹក L/h		ខ្យល់ m3/h	ទឹក Kpa		ខ្យល់
		ប្រភេទធម្មតា។	ប្រភេទប្រឆាំងនឹងការច្រេះ	ប្រភេទធម្មតា។ ប្រភេទប្រឆាំងនឹងការច្រេះ	ប្រភេទធម្មតា។	ប្រភេទប្រឆាំងនឹងការច្រេះ	ខ្យល់
15	1A	2.5~25	--	0.07~0.7	6.5	-	7.1
	1 ខ	4.0~40	2.5~25	0.11~1.1	6.5	5.5	7.2
	1C	6.3~63	4.0~40	0.18~1.8	6.6	5.5	7.3
	1D	10~100	6.3~63	0.28~2.8	6.6	5.6	7.5
	1 អ៊ី	16~160	10~100	0.48~4.8	6.8	5.6	8.0
	1F	25~250	16~160	0.7~7.0	7.0	5.8	10.8
	1G	40~400	25~250	1.0~10	8.6	6.1	10.0
	1H	63~630	40~400	1.6~16	11.1	7.3	14.0
25	2 ក	100~1000	63~630	3~30	7.0	5.9	7.7
	2 ប	160~1600	100~1000	4.5~45	8.0	6.0	8.8
	2 ស៊ី	250~2500	160~1600	7~70	10.8	6.8	12.0
	2D	400~4000	250~2500	11~110	15.8	9.2	19.0
40	៤ ក	500~5000	300~3000	12~120	10.8	8.6	9.8
40	4 ខ	600~6000	350~3500	16~160	12.6	10.4	16.5
50	5A	630~6300	400~4000	18~180	8.1	6.8	8.6
	5 ខ	1000~10000	630~6300	25~250	11.0	9.4	10.4
	5 ស៊ី	1600~16000	1000~10000	40~400	17.0	14.5	15.5
80	៨ ក	2500~25000	1600~16000	60~600	8.1	6.9	12.9
80	៨ ប	4000~40000	2500~25000	80~800	9.5	8.0	18.5
100	10A	6300~63000	4000~40000	100~1000	15.0	8.5	19.2
150	១៥ ក	20000~100000	--	600~3000	19.2	--	20.3

តារាងទី 3៖ ការជ្រើសរើសម៉ូដែល Rotameter បំពង់ដែកទ្រនិចផ្ដេក

QTLZ	X	X	X	X	X	X	X	X	X
សូចនាករ	កូដ
សូចនាករក្នុងស្រុក	Z
សូចនាករ LCD ជាមួយទិន្នផល	ឃ
អង្កត់ផ្ចិតធម្មតា។		កូដ
DN15		-15
DN20		-20
DN25		-25
DN40		-40
DN50		-50
DN80		-80
DN100		-100
DN150		-150
រចនាសម្ព័ន្ធ			កូដ
បាត-កំពូល			/
ឆ្វេង-ស្ដាំ (ផ្ដេក)			H1
ស្តាំ-ឆ្វេង (ផ្ដេក)			H2
ចំហៀង			អេ
ផ្នែកខាងក្រោម			LA
ការភ្ជាប់ខ្សែស្រឡាយ			ស
ការគៀបបី			ម
សម្ភារៈរាងកាយ				កូដ
304 អេស				R4
316 អិលអេសអេស				R6L
Hastelloy C				Hc4
ទីតាញ៉ូម				ទី
ស្រទាប់ F46 (PTFE)				ច
ម៉ូនីល។				ម
ប្រភេទសូចនាករ					កូដ
សូចនាករ Iinear (ការចង្អុលបង្ហាញ)					ម៧
សូចនាករមិនមែនលីនេអ៊ែរ (អេក្រង់ LCD)					ម៩
មុខងាររួមបញ្ចូលគ្នា (សម្រាប់តែអេក្រង់ LCD)						កូដ
24VDC ជាមួយនឹងទិន្នផល 4 ~ 20mA						ស
24VDC ជាមួយនឹងការទំនាក់ទំនង HART						Z
ថាមពលថ្ម						ឃ
មុខងារបន្ថែម							កូដ
បំពង់វាស់ជាមួយនឹងការរក្សាកម្ដៅ / អាវការពារកំដៅ							ធ
វាស់សីតុណ្ហភាពមធ្យមលើសពី ១២០^.គ							ហ
អតីតភស្តុតាង៖								កូដ
ជាមួយ								វ
ដោយគ្មាន								ន
សំឡេងរោទិ៍									កូដ
សំឡេងរោទិ៍មួយ។									K1
សំឡេងរោទិ៍ពីរ									K2
គ្មាន									ន

ការដំឡើង

ការដំឡើង Rotameter បំពង់ដែក
ឧបករណ៍វាស់លំហូរដែលបានដំឡើងគួរតែធានាការចូល ≥5DN ផ្នែកបំពង់ត្រង់ នាំចេញផ្នែកបំពង់ត្រង់មិនតិចជាង 250mm ；ប្រសិនបើឧបករណ៍ផ្ទុកដែលមានសារធាតុ ferromagnetic តម្រងម៉ាញេទិកគួរតែត្រូវបានដំឡើងនៅពីមុខ flowmeter ។

1. សម្រាប់ការដំឡើងម៉ែត្រលំហូរ ត្រូវប្រាកដថាបំពង់វាស់កាត់កែងគឺប្រសើរជាង 5 ហើយគួរតែត្រូវបានបំពាក់ដោយផ្លូវវាង ងាយស្រួលក្នុងការថែទាំ និងសម្អាត និងមិនប៉ះពាល់ដល់ការផលិត។.
2. ប្រព័ន្ធត្រួតពិនិត្យ និងគ្រប់គ្រងនៅក្នុងសន្ទះត្រួតពិនិត្យ គួរតែត្រូវបានដំឡើងនៅខាងក្រោមនៃ flowmeter ។ សម្រាប់ការវាស់ស្ទង់ឧស្ម័ន គួរតែធានាថាសម្ពាធការងារមិនតិចជាង 5 ដងនៃការបាត់បង់សម្ពាធនៃ flowmeter ដើម្បីធ្វើឱ្យមានស្ថេរភាពនៃ flowmeter ។
3. មុនពេលដំឡើង flowmeter, បំពង់គួរតែត្រូវបាន welding slag purging ស្អាត; ពេលដំឡើងដើម្បីយកធាតុចាក់សោនៅក្នុង flowmeter; នៅពេលប្រើបន្ទាប់ពីការដំឡើង, បើកសន្ទះគ្រប់គ្រងយឺត, ជៀសវាងការឆក់ លំហូរម៉ែត្រ
