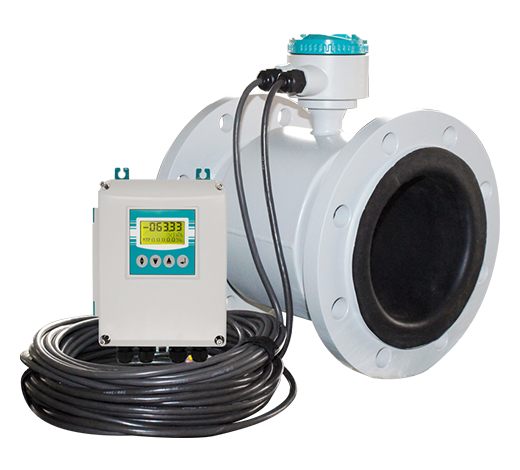

DN 80 ឧបករណ៍ពីចម្ងាយអេឡិចត្រូម៉ាញ៉េទិចលំហូរម៉ែត្រអេឡិចត្រូម៉ាញ៉េទិច

បញ្ជីផលិតផល

ទាក់ទងមកពួកយើង

អ៊ីមែល:

qtinstrument@gmail.com

ស្លាកពពក

ការនេនាមអាេយស្គាល់

ការស្ម័រក

ទិន្នន័យបច្ចេកទេស

ការដាក់ដមនេង

ការនេនាមអាេយស្គាល់

ម៉ែត្រលំហូរអេឡិចត្រូម៉ាញ៉េទិចគឺជាម៉ែត្រមួយក្នុងចំណោមម៉ែត្រលំហូរដែលពេញនិយមបំផុត។ Flange ប្រភេទអេឡិចត្រូម៉ាញេទិកម៉ែត្រអេឡិចត្រូម៉ាញេទិកត្រូវបានប្រើអស់រយៈពេលជាង 50 ឆ្នាំមកហើយ។ វាត្រូវបានគេប្រើយ៉ាងទូលំទូលាយសម្រាប់វត្ថុរាវដែលមានប្រដាប់ប្រដាទាំងអស់នៅគ្រប់ឧស្សាហកម្មដូចជាទឹកអាស៊ីតអាល់កាលីទឹកដោះគោ។ ល។

អច្ចាត

គុណសម្បត្តិនៃម៉ែត្រអេឡិចត្រូម៉ាញ៉េទិចនិងគុណវិបត្តិ
គុណសម្បត្តិចម្បងនៃការប្រើម៉ែត្រលំហូរអេឡិចត្រូម៉ាញ៉េទិចគឺថាវាមិនមានផ្នែកដែលមានចលនាមិនបាត់បង់សម្ពាធហើយត្រូវការការថែទាំតិចបំផុត។
Flange Mage Meterety ប្រភេទម៉ែត្រលំហូរម៉ាញេទិកអាចត្រូវបានធ្វើឱ្យមានទំហំធំចាប់ពី DN3-DN3000MM និងជាមួយនឹងការវាស់វែងលំហូរពីរទិសដៅ។ ម៉ែត្រនៃ Q & T Mag Maters មានមុខងារធ្វើរោគវិនិច្ឆ័យដោយខ្លួនឯងនិងមានកំណត់ត្រាទិន្នន័យ / មុខងារប៊្លូធូសនិងមុខងារផ្សេងៗនៃទិន្នផល។

បើប្រៀបធៀបជាមួយម៉ែត្រលំហូរសាច់ដុំឧបករណ៍រាវផ្សេងទៀតដែនកំណត់នៃម៉ែត្រលំហូរម៉ាញេទិកគឺវាអាចត្រូវបានប្រើសម្រាប់តែអង្គធាតុរាវដែលមិនមែនជាវត្ថុរាវដែលមិនមានឬទាបដូចជាផលិតផលប្រេងកាតសារធាតុរំលាយសរីរាង្គមិនអាចប្រើបានទេ។ ម៉ែត្រលំហូរអេឡិចត្រូម៉ាញ៉េទិចនឹងត្រូវបានប៉ះពាល់ប្រសិនបើមានម៉ាញេទិកដែលបានដាក់នៅក្នុងបរិយាកាសជុំវិញ។

ការស្ម័រក

តម្រូវការតំឡើងលំហូរអេឡិចត្រូម៉ាញ៉េទិចអេឡិចត្រូម៉ាញ៉េទិច
ម៉ែត្រលំហូរអេឡិចត្រូម៉ាញេទិកត្រូវបានគេប្រើយ៉ាងទូលំទូលាយក្នុងការព្យាបាលទឹកឧស្សាហកម្មម្ហូបអាហារឱសថឱសថគីមីឥន្ធនៈ, ម៉ាស៊ីនកិនស្រូវ, ការត្រួតពិនិត្យក្រដាស។ ល។
នៅក្នុងឧស្សាហកម្មលោហៈវាជារឿយៗត្រូវបានគេប្រើដើម្បីគ្រប់គ្រងលំហូរទឹកត្រជាក់សម្រាប់ការដេញដែកបន្តការវិលដែកថែបជាបន្តបន្ទាប់និងចង្ក្រានអគ្គិសនីធ្វើឱ្យដែកថែប។
ក្នុងវិស័យផ្គត់ផ្គង់ទឹកនិងបង្ហូរទឹកក្នុងឧបករណ៍ប្រើប្រាស់សាធារណៈម៉ែត្រលំហូរអេឡិចត្រូម៉ាញេទិកត្រូវបានប្រើជាញឹកញាប់សម្រាប់ការវាស់វែងនៃការផ្ទេរផលិតផលទឹកដែលបានបញ្ចប់និងទឹកឆៅនៅក្នុងរុក្ខជាតិទឹក;
នៅក្នុងដំណើរការ pulp នៃឧស្សាហកម្មក្រដាស, ម៉ែត្រលំហូរអេឡិចត្រូម៉ាញេទិកគឺពាក់ព័ន្ធនឹងការវាស់វែងនៃលំហូរនៃ pulp pulp, ទឹកអាស៊ីតនិងអាល់កាឡាំង;
នៅក្នុងឧស្សាហកម្មធ្យូងថ្មវាស់ធ្យូងថ្មធ្យូងថ្មនិងធ្យូងថ្មធ្យូងថ្មធ្យូងថ្ម។
សម្រាប់ឧស្សាហកម្មអាហារនិងភេសជ្ជៈវាត្រូវបានប្រើសម្រាប់ការវាស់ស្រាបៀរនិងភេសជ្ជៈ។
សម្រាប់ឧស្សាហកម្មគីមីនិងគីមីឥន្ធនៈវាត្រូវបានប្រើដើម្បីវាស់វត្ថុរាវដែលច្រេះដូចជាអាស៊ីតនិងអាល់កាឡាំង។ ល

ការព្យាបាលទឹក

ឧស្សាហកម្មម្ហូបអាហារ

ឧស្សាហកម្មឱសថ

គីមីឥន្ធនៈ

ឧស្សាហកម្មក្រដាស

ការត្រួតពិនិត្យគីមី

ឧស្សាហកម្មលោហៈ

ការបង្ហូរទឹកសាធារណៈ

ឧស្សាហកម្មធ្យូងថ្មធ្យូងថ្ម

ទិន្នន័យបច្ចេកទេស

តារាងទី 1: ក្រឡុកអក្សរកាត់ម៉ាញេទិកអមតៈ

កមរុ	qtld-80-2-1-4-1-1-g-g-g-d16-2-a
តមហម	DN80
ការត្យេងតាត់	± 0.5% FS
កិរិយាធរបងហេតុ	0.1 ~ 15 ម / s
នៃកម្ផភាព	≤0,17%
រេកាង	បង្រួម / ចាប់ពីចម្ងាយប្រវែងខ្សែ 10 ម, 100 មូកាអតិបរមា 100 ម
ចរយាយវសាន្ដ	> 5 μs / សង់ទីម៉ែត្រ, ទឹក demineralized> 20 μs / សង់ទីម៉ែត្រ
ថ្នាក់ការពារ	IP 68
អេឡិចត្រត្រាក់	sus316l
ការផ្គត់ផ្គង់ថាមពល	85 ~ 250 VAC (50 / 60 hz), 20 ~ 36 VDC
អមនាច ការរេបីរបាស់	<20w
លទ្ធផលសញ្ញា	អាប្សីក	4 ~ 20ma (instruces ធន់ 0 ~ 750ω)
	ចីបចរ	ចីបចរ
	ផាបញឹកញាប់	ឆ្ពោះទៅមុខនិងលទ្ធផលលំហូរបញ្ច្រាសដែលមានជួរប្រេកង់ 1 ~ 5000hz
	ធេវីអាេយផ្ញាក់	សំភារៈប្រមូលអ្នកប្រមូល Oples Opolder ចំនួនពីរ (តុលា) លទ្ធផលសម្រាប់សញ្ញារោទិ៍
តមនាក់តមនង	មាត្រា 485 របស់ RS485 Modbus RTU, Hart, GPRS, Profibus ជម្រើស
ការបង្ហាញ	អេក្រង់ LCD, 128x128mm, បីបន្ទាត់, 4 ប៊ូតុង
	លំហូរភ្លាមៗលំហូរសរុបល្បឿនលំហូរ
តេកធម្ផចចឹង សីតុន្ហផាប	-20 អង្សាសេ ~ 60 អង្សាសេ
សំណើមព័ទ្ធជុំវិញ	5 - 100% ro (សំណើមដែលទាក់ទង)
សីតុណ្ហភាពរាវ	បង្រួម: -20 អង្សាសេ ~ 80 អង្សាសេពីចម្ងាយ: -20 អង្សាសេ ~ 120 អង្សាសេ
សម្ភារៈលីន	Neoprene (-10 អង្សាសេ ~ 80 អង្សាសេ)
គម្លាតមាត្រា	ឌីន, អាស្យា, ជីស
មុខងារ	ការជូនដំណឹងគួរឱ្យរំភើបខ្ពស់និងទាបរោទិ៍, ការជូនដំណឹងបំពង់បង្ហូរឈាម, ការធ្វើរោគវិនិច្ឆ័យដោយខ្លួនឯង
ផ្នែកបង្ហាញ	L/s, L/m, L/h, m3/s, m3/m, m3/h, UKG, USG, gal/s, gal/m, gal/h, kg/s, kg/m, kg/h, t/s, t/m, t/h
ផាសា	អង់គ្លេសចិនអ៊ីតាលីអ៊ីតាលីព័រទុយហ្កាល់បារាំងអេស្ប៉ាញកូរ៉េ

តារាងទី 2 ៈការជ្រើសរើសគ្រឿងអេឡិចត្រូតអេឡិចត្រូតម៉ាញេទិក

គ្រឿងបន្លាស់អេឡិចត្រូនិច	ពាក្យសុំនិងលក្ខណៈសម្បត្តិ
sus316l	អនុវត្តចំពោះឧស្សាហកម្ម / ផ្ទះទឹក, ទឹកសំណល់និងឧបករណ៍ផ្ទុកដំណាលជ្រៅទាប។ ត្រូវបានគេប្រើយ៉ាងទូលំទូលាយនៅក្នុងប្រេងឥន្ធនៈឧស្សាហកម្មគីមី។
ហាឡាសលីសខ	ភាពធន់ទ្រាំខ្លាំងចំពោះអាស៊ីដអ៊ីដ្រូក្លរីកនៅខាងក្រោមចំណុចក្តៅ។ ទប់ទល់នឹងអាស៊ីតអុកស៊ីតកម្មអាល់កាលីនិងអំបិលដែលមិនអុកស៊ីតកម្ម។ ឧទាហរណ៍, vitriol, អាស៊ីតអ៊ីដ្រូហ្វូល, អ៊ីដ្រូសូឡុន, និងអាស៊ីតសរីរាង្គ។
ហាឡាសលីយ៉	ភាពធន់ទ្រាំពិសេសចំពោះដំណោះស្រាយដ៏រឹងមាំនៃអំបិលអុកស៊ីតកម្មនិងអាស៊ីត។ ឧទាហរណ៍ Fe +++, Cu ++, អាស៊ីតនីទ្រីកអាស៊ីតលាយគ្នា
ទីតានីញ៉ូម	ទីតានីញអាចទប់ទល់នឹងឧបករណ៍ផ្ទុកដែលច្រេះដូចជាទឹកសមុទ្រក្លរីតអំបិល hypochlorite, អាស៊ីតអុកស៊ីតកម្ម (រួមទាំងអាស៊ីតអង្កត់ក្រដិច), អាស៊ីតសរីរាង្គ, អាស៊ីតសរីរាង្គ, និងអាល់កាលី។ មិនមានភាពធន់ទ្រាំទៅនឹងការកាត់បន្ថយអាស៊ីតភាពបរិសុទ្ធខ្ពស់ដូចជាអាស៊ីតស៊ុលហ្វួរីស៊ីអាស៊ីអាស៊ីដអ៊ីដ្រូក្លូរី។
tantalum	មានភាពធន់ទ្រាំខ្ពស់ចំពោះឧបករណ៍ផ្ទុកដែលច្រោះ។ អាចប្រើបានចំពោះឧបករណ៍ផ្ទុកគីមីទាំងអស់លើកលែងតែអាស៊ីត Hydrofluoric, Olekali ។
ផ្លាទីន -Riadium	អាចអនុវត្តបានចំពោះឧបករណ៍ផ្ទុកគីមីទាំងអស់លើកលែងតែអំបិលអាម៉ូញ៉ូមនិង Fortis

តារាងទី 3: ទាញជួរលំហូរលំហូរម៉ែត្រលំហូរម៉ាញេទិក

តមហម	ជួរលំហូរនិងតារាងល្បឿន
(ម។ ម)	0.1m / s	0,2m / s	0.5 ម / s	1m / s	4m / s	10m / s	12 ម / s	15 ម / s
3	0.003	0.005	0.013	0.025	0.102	0.254	0.305	0.382
6	0.01	0.02	0.051	0.102	0.407	1.017	1.221	1.526
10	0.028	0.057	0.141	0.283	1.13	2.826	3.391	4.239
15	0.064	0.127	0.318	0.636	2.543	6.359	7.63	9.538
20	0.113	0.226	0.565	1.13	4.522	11.304	13.56	16.956
25	0.177	0.353	0.883	1.766	7.065	17.663	21.2	26.494
32	0.289	0.579	1.447	2.894	11.575	28.938	34.73	43.407
40	0.452	0.904	2.261	4.522	18.086	45.216	54.26	67.824
50	0.707	1.413	3.533	7.065	28.26	70.65	84.78	105.98
65	1.19	2.39	5.97	11.94	47.76	119.4	143.3	179.1
80	1.81	3.62	9.04	18.09	72.35	180.86	217	271.3
100	2.83	5.65	14.13	28.26	113.04	282.6	339.1	423.9
125	4.42	8.83	22.08	44.16	176.63	441.56	529.9	662.34
150	6.36	12.72	31.79	63.59	254.34	635.85	763	953.78
200	11.3	22.61	56.52	113.04	452.16	1130.4	1356	1696
250	17.66	35.33	88.31	176.53	706.5	1766.25	2120	2649
300	25.43	50.87	127.2	254.34	1017	2543.4	3052	3815
350	34.62	69.24	173.1	346.19	1385	3461.85	4154	5193
400	45	90	226.1	452	1809	4522	5426	6782
450	57	114	286.1	572	2289	5723	6867	8584
500	71	141	353.3	707	2826	7065	8478	10598
600	102	203	508.7	1017	4069	10174	12208	15260
700	138	277	692.4	1385	5539	13847	16617	20771
800	181	362	904.3	1809	7235	18086	21704	27130
900	229	458	1145	2289	9156	22891	27469	34336
1000	283	565	1413	2826	11304	28260	33912	42390
1200	407	814	2035	4069	16278	40694	48833	61042
1400	554	1108	2769	5539	22156	55390	66468	83084
1600	723	1447	3617	7235	28938	72346	86815	108518
1800	916	1831	4578	9156	36625	91562	109875	137344
2000	1130	2261	5652	11304	45216	113040	135648	169560
2200	1368	2736	6839	13678	54711	136778	164134	205168
2400	1628	3256	8139	16278	65111	162778	195333	244166
2600	1910	3821	9552	19104	76415	191038	229245	286556
2800	2216	4431	11078	22156	88623	221558	265870	332338
3000	2543	5087	12717	25434	101736	254340	305208	381510
សំគាល់ៈបង្ហាញល្បឿនលំហូរល្បឿន 0.5 ម / s - 15m / s

តារាងទី 4: អក្សរកាត់ការជ្រើសរើសម៉ែត្រលំហូរម៉ាញេទិក

qtld

ទំហំកាឡូរី

DN3-DN3000 (1 / 8 "-120")

រេកាង

តុចល្ផម

ឆាយដាច់រសយាល

បង្រួមជាមួយភស្តុតាងនៃការផ្ទុះ

ពីចម្ងាយដោយភស្តុតាងផ្ទុះ

ការត្យេងតាត់

± 0.5%

± 0,2%

ផ្សេងៗ

សម្ភារៈស្រទាប់

ptfe

f ម្សឱ្យ

ភីអេស

ណនេន

ប៉ូលីយូធ័រស

កៅស៊ូរឹង

នៃកុលាលផាចន៍

ផ្សេងៗ

គ្រឿងបន្លាស់អេឡិចត្រូនិច

SS316L

ហាឡាសលីសខ

ហាឡាសលីយ៉

ទីតានីញ៉ូម

tantalum

ផ្លាទីន -Riadium

ដែកអ៊ីណុកគ្របដណ្តប់ដោយ Tungsten Carbide

ផ្សេងៗ

សម្ភារៈឧបករណ៍ចាប់សញ្ញា

ដែកថែបកាបោន

SS304

SS316

ការផ្គត់ផ្គង់ថាមពល

20 ~ 36 VDC

85 ~ 265 VAC

ករម

ថាមពលពន្លឺព្រះអាទិត្យ vdc 9 ~ 36 VDC

អេសឌី

ផ្សេងៗ

លទ្ធផលសញ្ញា
/ ទំនាក់ទំនង

4 ~ 20 ម៉ា + ជីពចរ + RS485 Modbus

នៃក

4 ~ 20 ម៉ា + ហត

ខ

4 ~ 20 ម៉ា + PROAT PA // DP

GPRS

ឃ

flange
ការតភ្ជាប់ដំណើរការ

Din D10: PN10, D16: PN16, D25: PN25, D40: PN40

d **

ANSI A15: 150 #, A 30: 300 #, A60: 600 #

a **

JIS J10: 10k, J20: 20k, J30: 30k

j **

ផ្សេងៗ

ថ្នាក់ការពារ

IP65 Transmetter + IP65 ឧបករណ៏

IP65 Transmetter + IP68 ឧបករណ៏ (ពីចម្ងាយ)

បហ្ជូមបេរេកាម

របលាន

នៃក

រាងមុល

ខ

ការដាក់ដមនេង

តម្រូវការតំឡើងលំហូរអេឡិចត្រូម៉ាញ៉េទិចអេឡិចត្រូម៉ាញ៉េទិច
ដើម្បីទទួលបានការវាស់វែងលំហូរមានស្ថេរភាពនិងត្រឹមត្រូវវាមានសារៈសំខាន់ខ្លាំងណាស់ដែលម៉ែត្រលំហូរត្រូវបានតំឡើងត្រឹមត្រូវក្នុងប្រព័ន្ធបំពង់។ កុំដំឡើងម៉ែត្រនៅជិតឧបករណ៍ដែលផលិតការជ្រៀតជ្រែកអគ្គិសនីដូចជាម៉ូទ័រអេឡិចត្រិចម៉ាស៊ីនបំលែងប្រេកង់អថេរ។ ល។ កុំដំឡើងម៉ែត្រដែលនៅជិតវ៉ាល់បំពង់បង្ហូរទឹកប្រដាប់ប្រដារឬអន់ថយដែលអាចបណ្តាលឱ្យមានការរំខានដល់លំហូរ។ ដាក់ម៉ែត្រដែលមានសិទ្ធិទទួលបានគ្រប់គ្រាន់សម្រាប់កិច្ចការតំឡើងនិងថែទាំគ្រប់គ្រាន់។

lnstall នៅចំណុចទាបបំផុតនិងបញ្ឈរទិសដៅឡើងលើ កុំដំឡើងនៅចំណុចក្ដាប់ខ្ពស់បំផុតឬបញ្ឈរចុះក្រោម	នៅពេលទម្លាក់លើសពី 5 ម, ដំឡើងហត់នឿយ សន្ទះបិទបើកនៅខ្សែទឹកខាងក្រោម
LNSTALL នៅចំណុចទាបបំផុតនៅពេលប្រើក្នុងបំពង់បង្ហូរទឹកបើកចំហ	ត្រូវការខ្សែទឹកខាងក្រោម 10D និង 5D ខ្សែទឹកខាងក្រោម
កុំដំឡើងវានៅច្រកចូលម៉ាស៊ីនបូមដំឡើងវានៅច្រកចេញនៃស្នប់	lnstall នៅឯទិសដៅកើនឡើង
