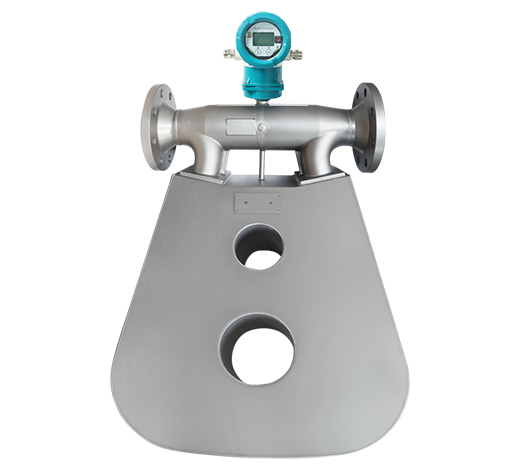

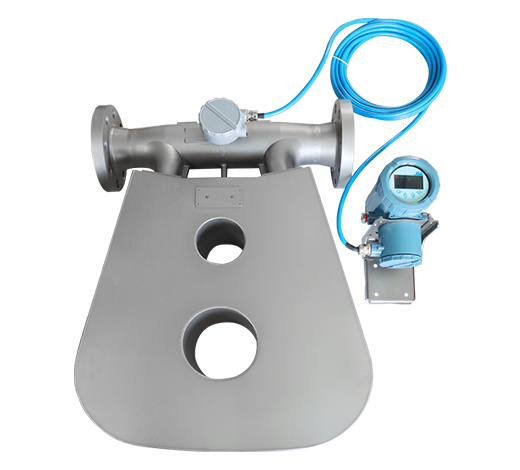

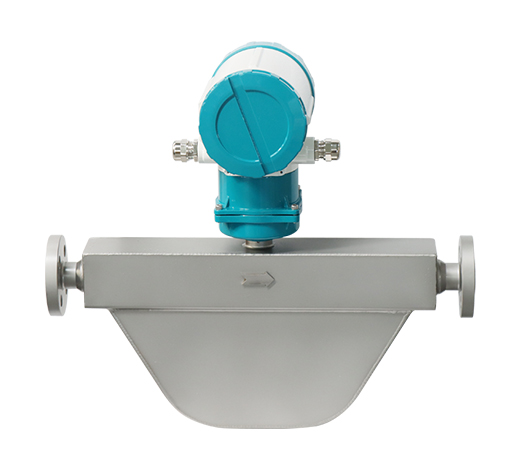

ឧបករណ៍វាស់លំហូរម៉ាស QTCMF-Coriolis

បញ្ជីផលិតផល

ទាក់ទងមកពួកយើង

អ៊ីមែល:

qtinstrument@gmail.com

ស្លាកពពក

សេចក្តីផ្តើម

ការដាក់ពាក្យ

ទិន្នន័យបច្ចេកទេស

ការដំឡើង

សេចក្តីផ្តើម

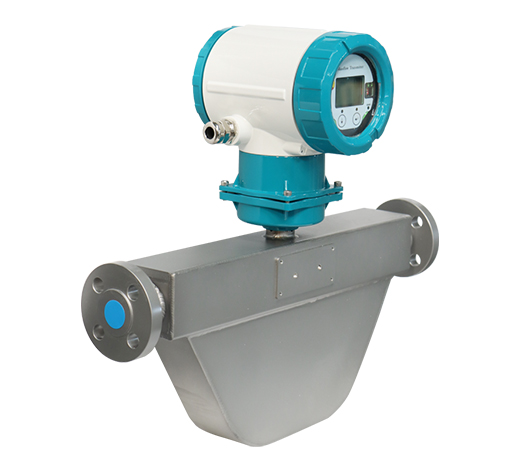

ឧបករណ៍វាស់លំហូរម៉ាស់ Coriolis ត្រូវបានរចនាឡើងតាមចលនាខ្នាតតូច និងគោលការណ៍ Coriolis ។ វាគឺជាដំណោះស្រាយការវាស់ស្ទង់លំហូរ និងដង់ស៊ីតេដ៏ជាក់លាក់ឈានមុខគេ ដែលផ្តល់នូវការវាស់វែងលំហូរម៉ាស់ត្រឹមត្រូវបំផុត និងអាចធ្វើម្តងទៀតបានសម្រាប់ស្ទើរតែគ្រប់សារធាតុរាវដំណើរការ ជាមួយនឹងការធ្លាក់ចុះសម្ពាធទាបពិសេស។
ឧបករណ៍វាស់លំហូរ Coriolis បានធ្វើការលើឥទ្ធិពល Coriolis ហើយត្រូវបានគេដាក់ឈ្មោះ។ ឧបករណ៍វាស់លំហូរ Coriolis ត្រូវបានចាត់ទុកថាជាម៉ែត្រលំហូរម៉ាស់ពិត ព្រោះវាទំនោរវាស់លំហូរម៉ាស់ដោយផ្ទាល់ ខណៈពេលដែលបច្ចេកទេសម៉ែត្រលំហូរផ្សេងទៀតវាស់លំហូរបរិមាណ។
លើសពីនេះទៀតជាមួយនឹងឧបករណ៍បញ្ជាបាច់វាអាចគ្រប់គ្រងដោយផ្ទាល់នូវសន្ទះបិទបើកជាពីរដំណាក់កាល។ ដូច្នេះឧបករណ៍វាស់លំហូរម៉ាស់ Coriolis ត្រូវបានគេប្រើប្រាស់យ៉ាងទូលំទូលាយនៅក្នុងផ្នែកគីមី ឱសថ ថាមពល កៅស៊ូ ក្រដាស អាហារ និងផ្នែកឧស្សាហកម្មផ្សេងទៀត ហើយពិតជាស័ក្តិសមសម្រាប់ការបាច់ ការផ្ទុក និងការផ្ទេរបន្ទុក។

គុណសម្បត្តិ

Coriolis ប្រភេទ Flow Meter គុណសម្បត្តិ
វាមានភាពត្រឹមត្រូវនៃការវាស់វែងខ្ពស់ ភាពត្រឹមត្រូវស្តង់ដារ 0.2%; ហើយការវាស់វែងមិនត្រូវបានប៉ះពាល់ដោយលក្ខណៈសម្បត្តិរូបវន្តរបស់ឧបករណ៍ផ្ទុកទេ។
ឧបករណ៍វាស់លំហូរប្រភេទ Coriolis ផ្តល់នូវការវាស់វែងលំហូរម៉ាស់ដោយផ្ទាល់ដោយគ្មានការបន្ថែមឧបករណ៍វាស់ស្ទង់ខាងក្រៅ។ ខណៈពេលដែលអត្រាលំហូរបរិមាណនៃអង្គធាតុរាវនឹងប្រែប្រួលជាមួយនឹងការផ្លាស់ប្តូរដង់ស៊ីតេ អត្រាលំហូរដ៏ធំនៃអង្គធាតុរាវគឺឯករាជ្យនៃការផ្លាស់ប្តូរដង់ស៊ីតេ។
មិនមានផ្នែកផ្លាស់ទីដើម្បីពាក់ ហើយត្រូវការជំនួស។ លក្ខណៈពិសេសនៃការរចនាទាំងនេះកាត់បន្ថយតម្រូវការសម្រាប់ការថែទាំជាប្រចាំ។
ឧបករណ៍វាស់លំហូរម៉ាស់ Coriolis គឺមិនស៊ីគ្នាទៅនឹង viscosity សីតុណ្ហភាព និងសម្ពាធ។
ឧបករណ៍វាស់លំហូរ Coriolis អាចត្រូវបានកំណត់រចនាសម្ព័ន្ធដើម្បីវាស់លំហូរវិជ្ជមាន ឬបញ្ច្រាស។
ម៉ែត្រលំហូរត្រូវបានដំណើរការដោយលក្ខណៈលំហូរដូចជា ភាពច្របូកច្របល់ និងការចែកចាយលំហូរ។ ហេតុដូច្នេះហើយ តម្រូវការប្រតិបត្តិការបំពង់ដោយផ្ទាល់ និងចរន្តទឹកក្រោម និងតម្រូវការបទប្បញ្ញត្តិលំហូរមិនត្រូវបានទាមទារទេ។
ឧបករណ៍វាស់លំហូរ Coriolis មិនមានឧបសគ្គខាងក្នុងណាមួយ ដែលអាចត្រូវបានខូចខាត ឬរារាំងដោយសារធាតុរអិលដែលមានជាតិ viscous ឬប្រភេទភាគល្អិតផ្សេងទៀតនៅក្នុងលំហូរ។
វាអាចវាស់ស្ទង់សារធាតុរាវដែលមាន viscosity ខ្ពស់ ដូចជាប្រេងឆៅ ប្រេងធ្ងន់ ប្រេងសំណល់ និងវត្ថុរាវផ្សេងទៀតដែលមាន viscosity ខ្ពស់។

ការដាក់ពាក្យ

● ប្រេងឥន្ធនៈ ដូចជាប្រេងឆៅ ធ្យូងថ្ម ប្រេងរំអិល និងឥន្ធនៈផ្សេងទៀត។

● សមា្ភារៈដែលមាន viscosity ខ្ពស់ដូចជា asphalt ប្រេងធ្ងន់ និងខាញ់។

● វត្ថុធាតុភាគល្អិតដែលផ្អាក និងរឹង ដូចជា ស៊ីម៉ងត៍ ស៊ីម៉ងត៍ និងកំបោរកំបោរ។

● សមា្ភារៈងាយនឹងរឹង ដូចជា asphalt

● ការវាស់វែងត្រឹមត្រូវនៃឧស្ម័នសម្ពាធមធ្យម និងខ្ពស់ ដូចជាប្រេង និងឧស្ម័ន CNG

● ការវាស់វែងលំហូរខ្នាតតូច ដូចជាឧស្សាហកម្មគីមី និងឱសថដ៏ល្អ។

ការព្យាបាលទឹក។

ឧស្សាហកម្មម្ហូបអាហារ

ឧស្សាហកម្មឱសថ

គីមីឥន្ធនៈ

ឧស្សាហកម្មក្រដាស

ការត្រួតពិនិត្យគីមី

ឧស្សាហកម្មលោហធាតុ

លូសាធារណៈ

ឧស្សាហកម្មធ្យូងថ្ម

ទិន្នន័យបច្ចេកទេស

តារាងទី 1: Coriolis Mass Flow Meter ប៉ារ៉ាម៉ែត្រ

ភាពត្រឹមត្រូវនៃលំហូរ	±0.2% ជាជម្រើស ±0.1%
អង្កត់ផ្ចិត	DN3 ~ DN200mm
លទ្ធភាពនៃលំហូរឡើងវិញ	± 0.1 ~ 0.2%
ការវាស់វែងដង់ស៊ីតេ	0.3 ~ 3.000 ក្រាម / cm3
ភាពជាក់លាក់នៃដង់ស៊ីតេ	± 0.002g/cm3
ជួរវាស់សីតុណ្ហភាព	-200 ~ 300 ℃ (គំរូស្តង់ដារ -50 ~ 200 ℃)
ភាពត្រឹមត្រូវនៃសីតុណ្ហភាព	+/-1℃
លទ្ធផលនៃរង្វិលជុំបច្ចុប្បន្ន	4 ~ 20mA; សញ្ញាស្រេចចិត្តនៃអត្រាលំហូរ/ដង់ស៊ីតេ/ សីតុណ្ហភាព
លទ្ធផលនៃប្រេកង់ / ជីពចរ	0 ~ 10000HZ; សញ្ញាលំហូរ (បើកអ្នកប្រមូល)
ទំនាក់ទំនង	ពិធីការ RS485, MODBUS
ការផ្គត់ផ្គង់ថាមពលនៃឧបករណ៍បញ្ជូន	ថាមពល 18 ~ 36VDC ≤ 7W ឬ 85 ~ 265VDC ថាមពល 10W
ថ្នាក់ការពារ	IP67
សម្ភារៈ	បំពង់វាស់ SS316L លំនៅដ្ឋាន: SS304
ការវាយតម្លៃសម្ពាធ	4.0Mpa (សម្ពាធស្តង់ដារ)
ការពារការផ្ទុះ	Exd(ia) IIC T6Gb
លក្ខណៈបច្ចេកទេសនៃបរិស្ថាន
សីតុណ្ហភាពព័ទ្ធជុំវិញ	-20~-60℃
សំណើមបរិស្ថាន	≤90%RH

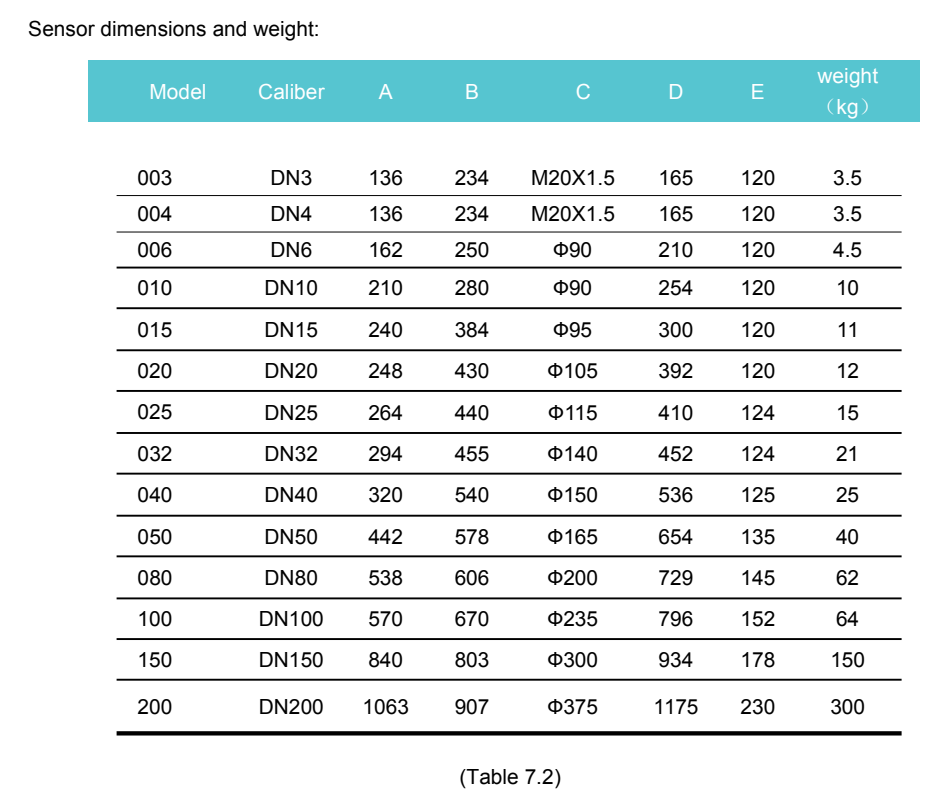

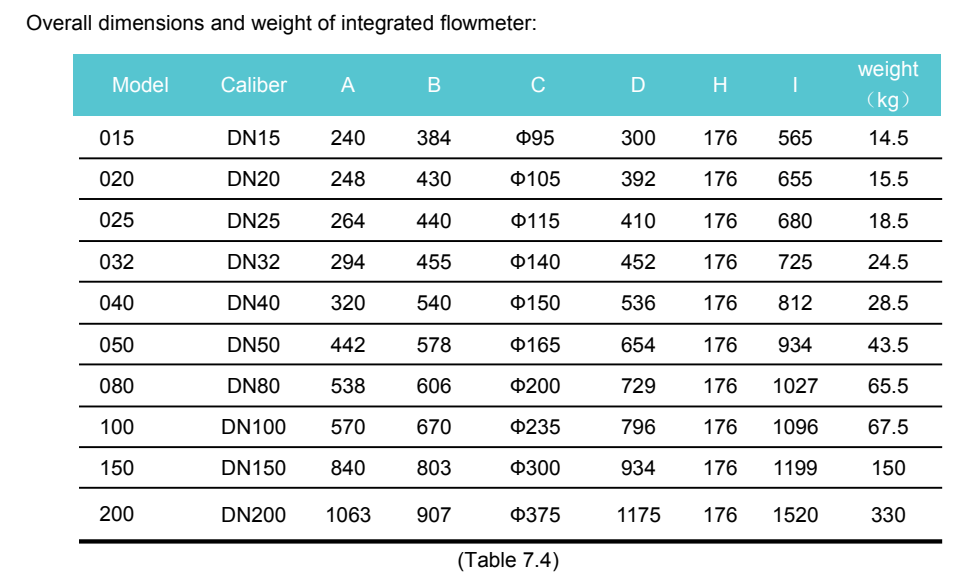

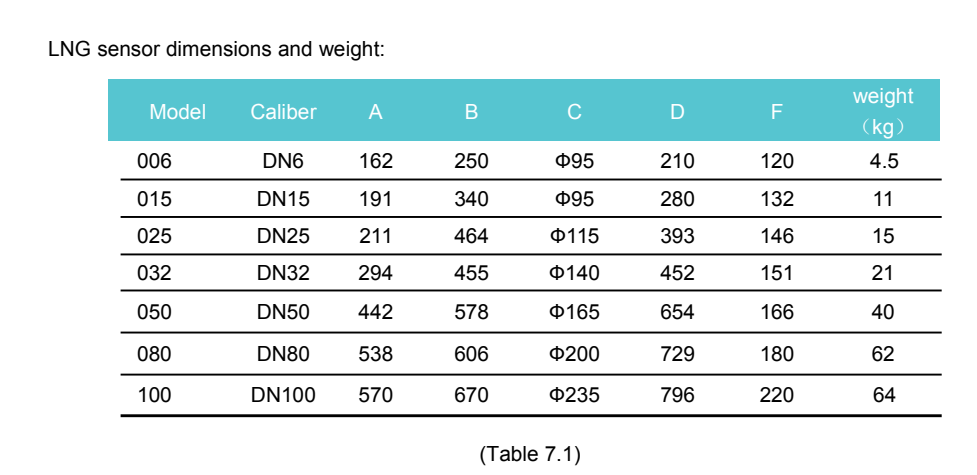

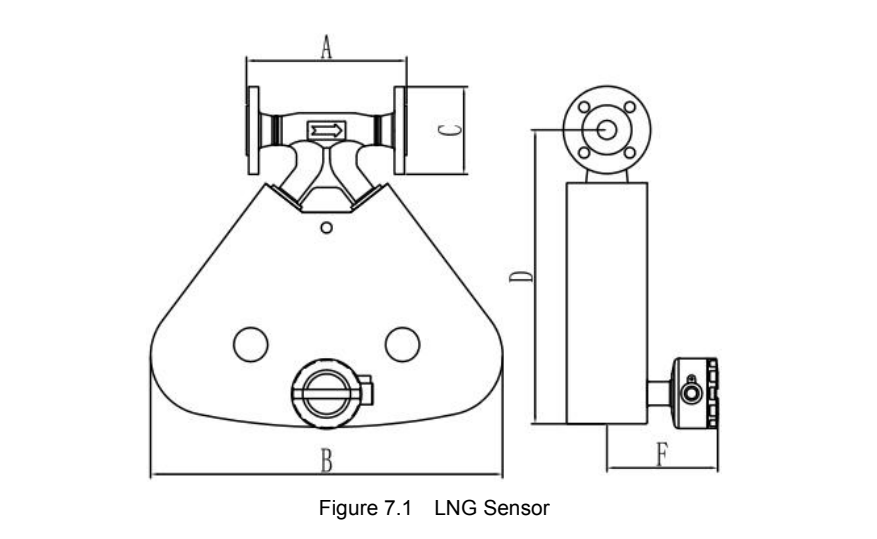

តារាងទី 2: វិមាត្រម៉ែត្រលំហូរម៉ាស Coriolis

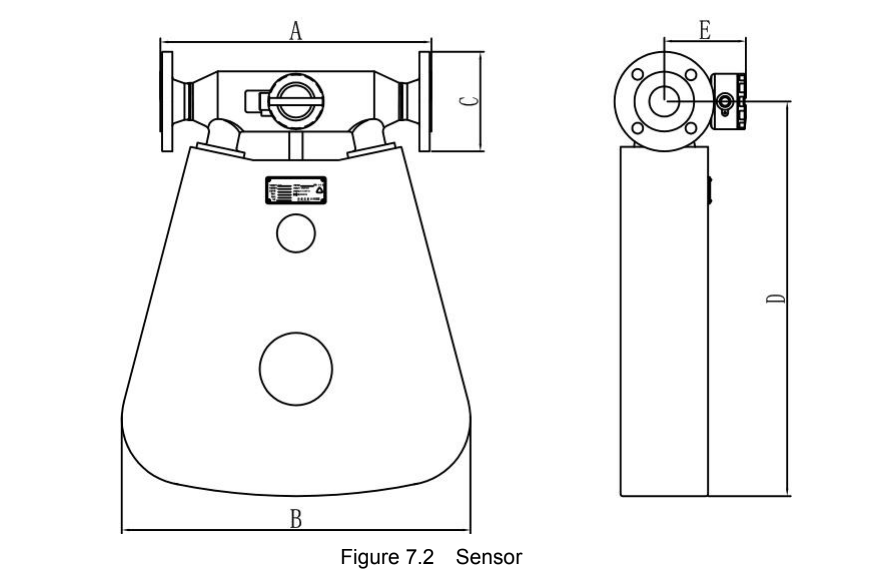

ចំណាំ: 1. វិមាត្រ A គឺជាទំហំនៅពេលដែលវាត្រូវបានបំពាក់ដោយ PN40 GB 9112 flange ។ 2. កូដជួរសីតុណ្ហភាពរបស់ឧបករណ៍ចាប់សញ្ញាគឺ L ។

ចំណាំ៖ ស្តង់ដារផ្គូផ្គងខ្សែស្រឡាយ 1.001 ដល់ 004 M20X1.5 វិមាត្រ A ដែលនៅសល់គឺសម្រាប់ PN40 GB 9112 flange ។
2. កូដជួរសីតុណ្ហភាពរបស់ឧបករណ៍ចាប់សញ្ញាគឺ N និង H ។ សូមមើលតារាង 7.3 សម្រាប់វិមាត្រ CNG ។

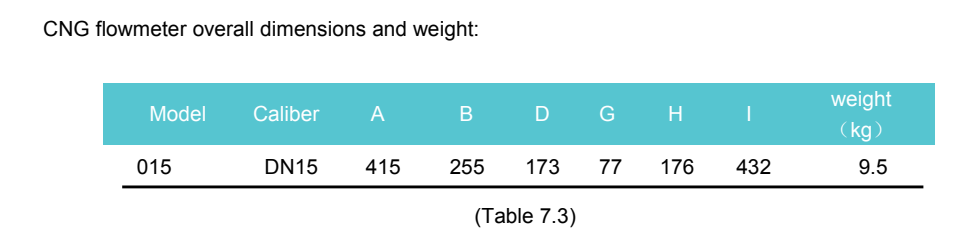

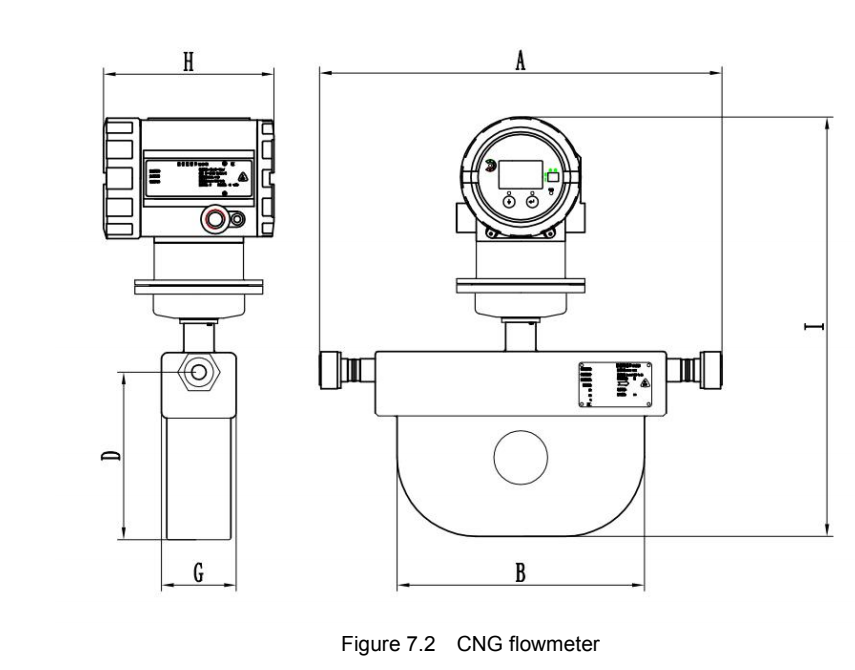

ចំណាំ: 1. នៅពេលដែល CNG flowmeter ត្រូវបានដំឡើងដោយឡែកពីគ្នា វិមាត្រ "I" គឺ 290 mm ។ 2. ការភ្ជាប់ដំណើរការ៖ ទំហំដែលត្រូវគ្នា Swagelok 12 ឧបករណ៍ភ្ជាប់ VCO តាមលំនាំដើម។

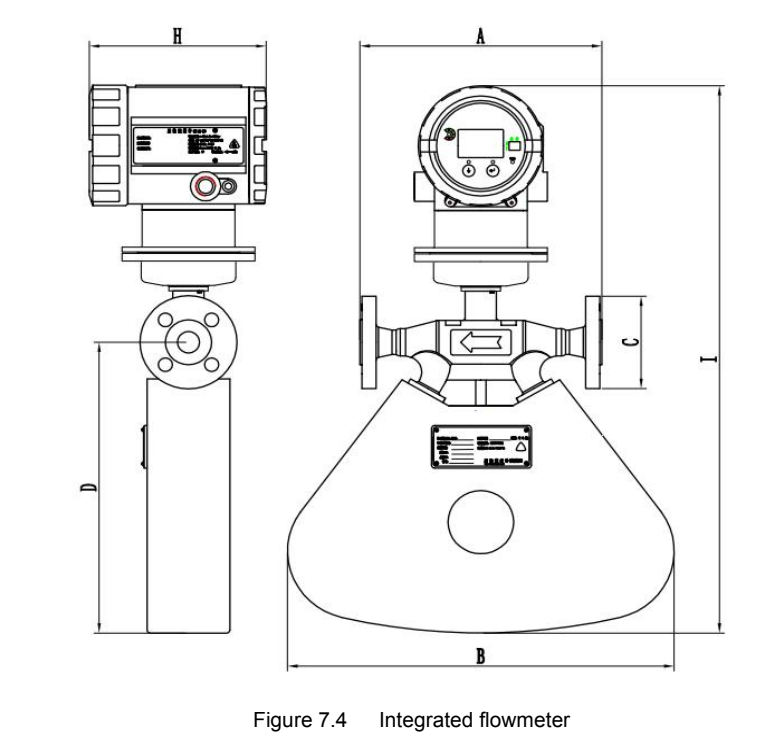

ចំណាំ: 1. វិមាត្រ A គឺជាទំហំនៅពេលដែលវាត្រូវបានបំពាក់ដោយ PN40 GB 9112 flange ។ 2. កូដជួរសីតុណ្ហភាពរបស់ឧបករណ៍ចាប់សញ្ញាគឺ Y ហើយទំហំ CNG ត្រូវបានបង្ហាញក្នុងតារាង 7.3 ។

ការដំឡើង

ការដំឡើងម៉ែត្រលំហូរម៉ាស Coriolis
1. តម្រូវការមូលដ្ឋានលើការដំឡើង
(1) ទិសដៅលំហូរគួរតែអនុលោមតាមព្រួញលំហូរឧបករណ៍ចាប់សញ្ញា PHCMF ។
(2) ការគាំទ្រត្រឹមត្រូវគឺត្រូវបានទាមទារសម្រាប់ការការពារបំពង់រំញ័រ។
(3) ប្រសិនបើការរំញ័របំពង់បង្ហូរខ្លាំងគឺជៀសមិនរួច វាត្រូវបានណែនាំអោយប្រើបំពង់ដែលអាចបត់បែនបានដើម្បីញែកឧបករណ៏ចេញពីបំពង់។
(4) Flanges គួរតែត្រូវបានរក្សាស្របគ្នា ហើយចំនុចកណ្តាលរបស់ពួកវាគួរតែស្ថិតនៅលើអ័ក្សដូចគ្នា ដើម្បីជៀសវាងការបង្កើតកម្លាំងបន្ទាប់បន្សំ។
(5) ការដំឡើងបញ្ឈរ ធ្វើឱ្យលំហូរពីខាងក្រោមឡើងលើនៅពេលវាស់ ទន្ទឹមនឹងនោះ មិនត្រូវដំឡើងម៉ែត្រនៅផ្នែកខាងលើដើម្បីការពារខ្យល់ដែលជាប់នៅខាងក្នុងបំពង់ឡើយ។
2. ទិសដៅដំឡើង
ដើម្បីធានាបាននូវភាពជឿជាក់នៃការវាស់វែង វិធីនៃការដំឡើងគួរពិចារណាលើកត្តាខាងក្រោម៖

(1) ម៉ែត្រគួរតែត្រូវបានដំឡើងចុះក្រោមនៅពេលវាស់លំហូររាវ (រូបភាពទី 1) ដូច្នេះខ្យល់មិនអាចជាប់នៅខាងក្នុងបំពង់បានទេ។
(2) ម៉ែត្រគួរតែត្រូវបានដំឡើងឡើងលើនៅពេលវាស់លំហូរឧស្ម័ន (រូបភាពទី 2) ដូច្នេះវត្ថុរាវមិនអាចជាប់នៅខាងក្នុងបំពង់បានទេ។
(3) រង្វាស់ម៉ែត្រគួរតែត្រូវបានដំឡើងទៅចំហៀងនៅពេលដែលឧបករណ៍ផ្ទុកមានរាវរាវ (រូបភាពទី 3) ដើម្បីជៀសវាងសារធាតុដែលកកកុញនៅក្នុងបំពង់វាស់។ ទិសដៅលំហូររបស់ឧបករណ៍ផ្ទុកចេញពីបាតឡើងលើតាមរយៈឧបករណ៏។
