კორიოლისის მასის ნაკადის მრიცხველი

შესავალი

განაცხადი

Ტექნიკური მონაცემები

ინსტალაცია

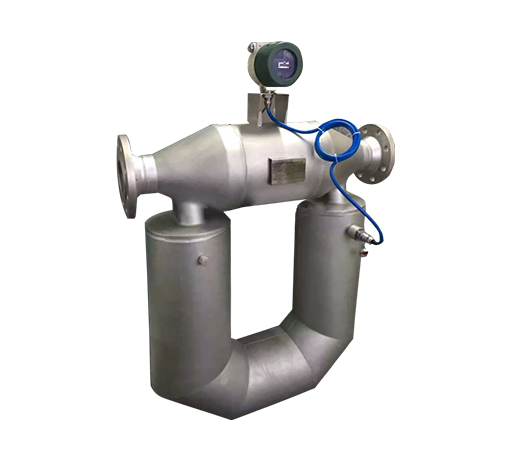

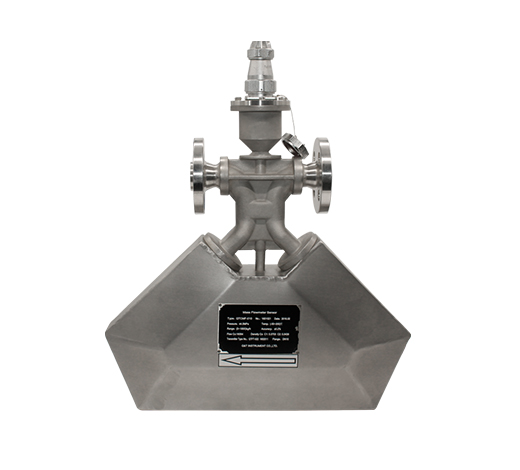

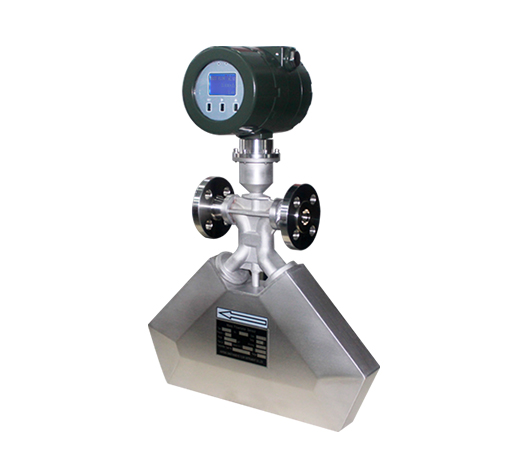

შესავალი

PHCMF Coriolis მასობრივი ნაკადის მრიცხველი შექმნილია მიკრო მოძრაობისა და კორიოლისის პრინციპის მიხედვით. ეს არის წამყვანი ზუსტი ნაკადის და სიმკვრივის საზომი გადაწყვეტა, რომელიც გთავაზობთ ყველაზე ზუსტ და განმეორებად მასის ნაკადის გაზომვას პრაქტიკულად ნებისმიერი პროცესის სითხისთვის, განსაკუთრებით დაბალი წნევის ვარდნით.
კორიოლისის ნაკადის მრიცხველი მუშაობდა კორიოლისის ეფექტზე და ეწოდა. Coriolis-ის ნაკადის მრიცხველები ითვლება ნამდვილ მასის მრიცხველად, რადგან ისინი მიდრეკილნი არიან უშუალოდ გაზომონ მასის ნაკადი, ხოლო სხვა ნაკადის მრიცხველები ზომავენ მოცულობითი ნაკადს.
გარდა ამისა, სურათების კონტროლერით, მას შეუძლია პირდაპირ აკონტროლოს სარქველი ორ ეტაპად. აქედან გამომდინარე, Coriolis-ის მასის ნაკადის მრიცხველები ფართოდ გამოიყენება ქიმიურ, ფარმაცევტულ, ენერგეტიკულ, რეზინის, ქაღალდის, კვების და სხვა სამრეწველო სექტორებში და საკმაოდ შესაფერისია სერიული, ჩატვირთვისა და შენახვისთვის.

უპირატესობები

კორიოლის ტიპის ნაკადის მრიცხველის უპირატესობები
აქვს მაღალი გაზომვის სიზუსტე, სტანდარტული სიზუსტე 0.2%; და გაზომვაზე გავლენას არ ახდენს საშუალო ფიზიკური თვისებები.
Coriolis ტიპის ნაკადის მრიცხველი უზრუნველყოფს მასის ნაკადის პირდაპირ გაზომვას გარე საზომი ხელსაწყოების დამატების გარეშე. მიუხედავად იმისა, რომ სითხის მოცულობითი ნაკადის სიჩქარე იცვლება სიმკვრივის ცვლილებებთან ერთად, სითხის მასის ნაკადის სიჩქარე დამოუკიდებელია სიმკვრივის ცვლილებებისგან.
არ არის მოძრავი ნაწილების ტარება და საჭიროებს შეცვლას. დიზაინის ეს მახასიათებლები ამცირებს რუტინული მოვლის საჭიროებას.
Coriolis-ის მასის მრიცხველი არ არის მგრძნობიარე სიბლანტის, ტემპერატურისა და წნევის მიმართ.
Coriolis ნაკადის მრიცხველის კონფიგურაცია შესაძლებელია დადებითი ან საპირისპირო ნაკადის გასაზომად.
ნაკადის მრიცხველები მუშაობენ ნაკადის მახასიათებლებით, როგორიცაა ტურბულენტობა და ნაკადის განაწილება. აქედან გამომდინარე, არ არის საჭირო პირდაპირი მილების ზევით და ქვედა დინების მუშაობის მოთხოვნები და ნაკადის რეგულირების მოთხოვნები.
Coriolis ნაკადის მრიცხველს არ გააჩნია რაიმე შიდა დაბრკოლება, რომელიც შეიძლება დაზიანდეს ან დაიბლოკოს ბლანტი ნალექის ან სხვა სახის ნაწილაკების ნაკადში.
მას შეუძლია გაზომოს მაღალი სიბლანტის სითხეები, როგორიცაა ნედლი ზეთი, მძიმე ზეთი, ნარჩენი ზეთი და სხვა სითხეები მაღალი სიბლანტით.

განაცხადი

● ნავთობი, როგორიცაა ნედლი ნავთობი, ქვანახშირის ხსნარი, ლუბრიკანტი და სხვა საწვავი.

● მაღალი სიბლანტის მასალები, როგორიცაა ასფალტი, მძიმე ზეთი და ცხიმი;

● შეჩერებული და მყარი ნაწილაკების მასალები, როგორიცაა ცემენტის და კირის ნამცხვარი;

● ადვილად გამყარებადი მასალები, როგორიცაა ასფალტი

● საშუალო და მაღალი წნევის აირების ზუსტი გაზომვა, როგორიცაა CNG ზეთი და გაზი

● მიკრო ნაკადის გაზომვები, როგორიცაა მშვენიერი ქიმიური და ფარმაცევტული მრეწველობა;

წყლის მკურნალობა

Კვების ინდუსტრია

Ფარმაცევტული ინდუსტრია

პეტროქიმიური

ქაღალდის მრეწველობა

ქიმიური მონიტორინგი

მეტალურგიული მრეწველობა

საზოგადოებრივი დრენაჟი

ქვანახშირის მრეწველობა

Ტექნიკური მონაცემები

ცხრილი 1: Coriolis-ის მასის ნაკადის მრიცხველი პარამეტრები

ნაკადის სიზუსტე	±0.2% სურვილისამებრ ±0.1%
დიამეტრი	DN3~DN200მმ
ნაკადის განმეორებადობა	±0.1~0.2%
სიმკვრივის გაზომვა	0,3~3,000გ/სმ3
სიმკვრივის სიზუსტე	±0,002გ/სმ3
ტემპერატურის საზომი დიაპაზონი	-200~300℃ (სტანდარტული მოდელი -50~200℃)
ტემპერატურის სიზუსტე	+/-1℃
მიმდინარე მარყუჟის გამომავალი	4~20mA; ნაკადის სიჩქარის//სიმკვრივის//ტემპერატურის არჩევითი სიგნალი
სიხშირის//პულსის გამომავალი	0~10000Hz; ნაკადის სიგნალი (ღია კოლექტორი)
Კომუნიკაცია	RS485, MODBUS პროტოკოლი
გადამცემის ელექტრომომარაგება	18~36VDC სიმძლავრე≤7W ან 85~265VDC სიმძლავრე 10W
დაცვის კლასი	IP67
მასალა	საზომი მილი SS316L კორპუსი: SS304
წნევის მაჩვენებელი	4.0Mpa (სტანდარტული წნევა)
აფეთქებაგამძლე	Exd(ia) IIC T6Gb
გარემოს სპეციფიკაციები
Გარემო ტემპერატურა	-20~-60℃
გარემოს ტენიანობა	≤90% RH

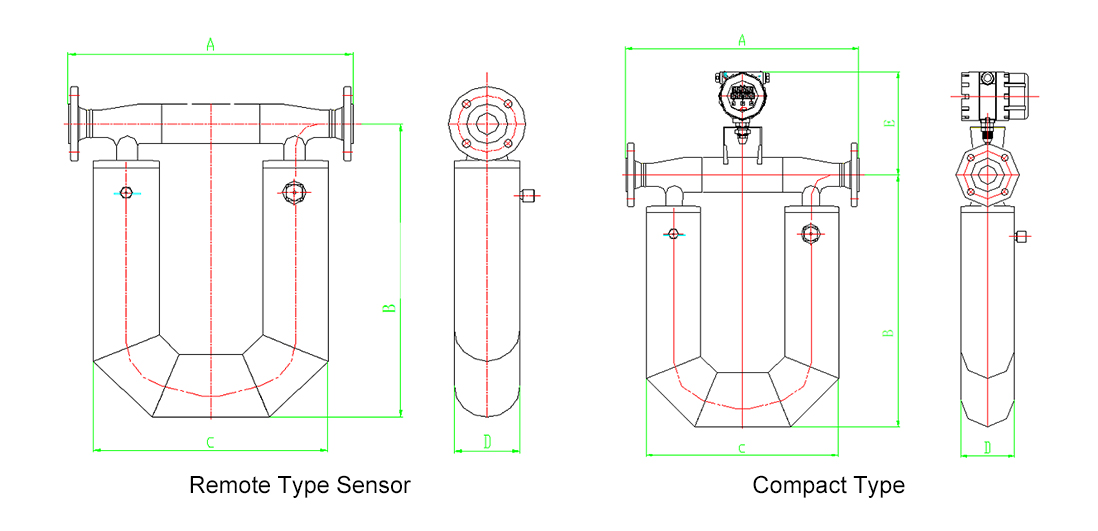

ცხრილი 2: Coriolis-ის მასის ნაკადის მრიცხველი განზომილება

მოდელი	ა	ბ	C	დ	ე	NW (მხოლოდ სენსორი)
მოდელი	მმ	მმ	მმ	მმ	მმ	კგ
HTCMF-020	250	448	500	89	233	17
HTCMF-025	550	500	445	108	238	17.5
HTCMF-032	550	500	445	108	240	24
HTCMF-040	600	760	500	140	245	32
HTCMF-050	600	760	500	140	253	36
HTCMF-080	850	1050	780	220	315	87.5
HTCMF-100	1050	1085	840	295	358	165
HTCMF-150	1200	1200	950	320	340	252
HTCMF-200	1200	1193	1000	400	358	350

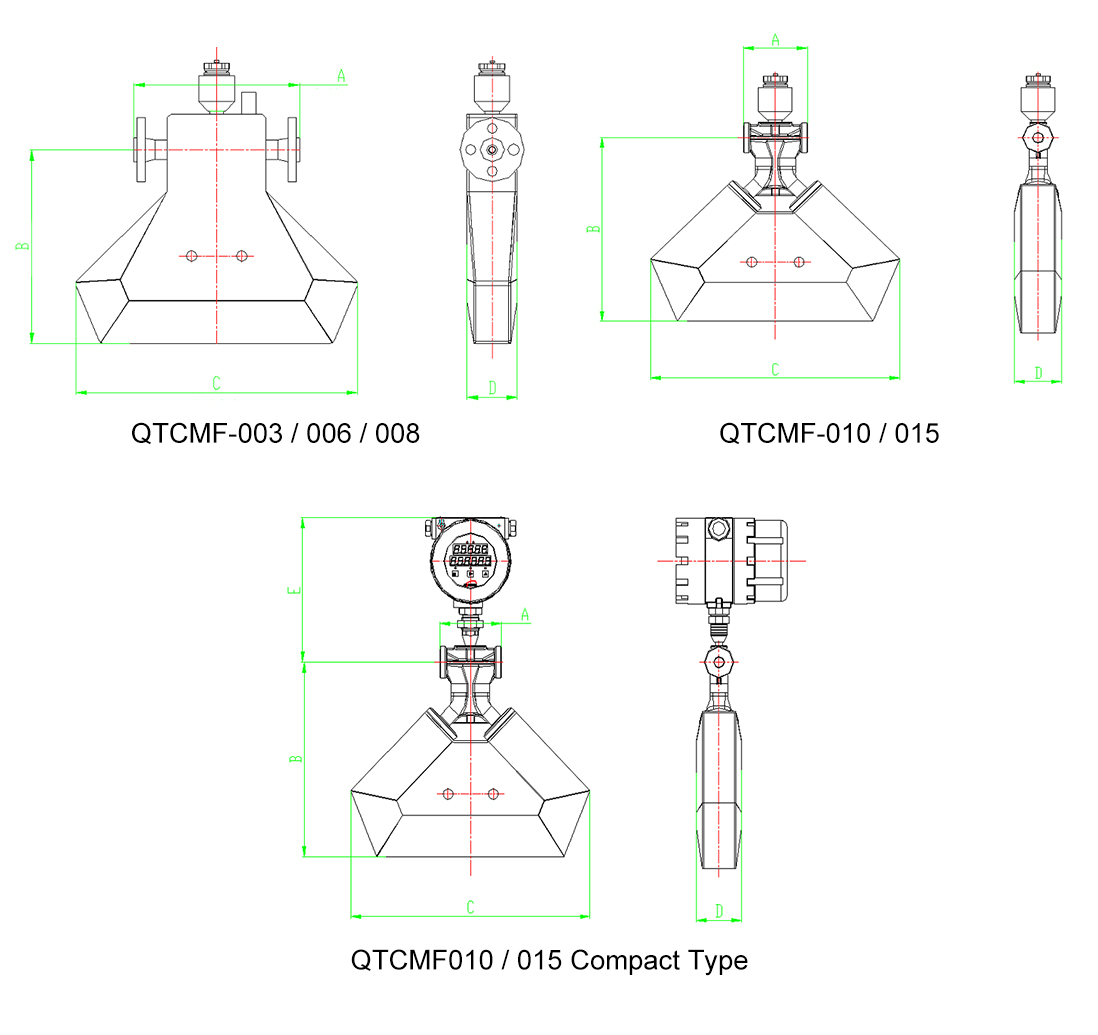

მოდელი	ა	ბ	C	დ	ე	Nw
მოდელი	მმ	მმ	მმ	მმ	მმ	კგ
HTCMF-003	178	176	250	54	244	48
HTCMF-006	232	263	360	70.5	287	8.1
HTCMF-00B	232	275	395	70.5	290	82
HTCMF-010	95	283	370	70.5	242	65
HTCMF-015	95	302	405	70.5	242	65

ცხრილი 3: კოროლისის მასობრივი ნაკადის მრიცხველის ნაკადის დიაპაზონი

სპეციფიკაცია	DN (მმ)	ნაკადის დიაპაზონი (კგ/სთ)	ნულოვანი სტაბილურობა, კგ/სთ			NW (კგ)	GW (კგ)
სპეციფიკაცია	DN (მმ)	ნაკადის დიაპაზონი (კგ/სთ)	0.2%	0.15%	0.1%	NW (კგ)	GW (კგ)
QTCMF-003	3	0~96~120	0.018	0.012	0.012	8	19
QTCMF-006	6	0~540~660	0.099	0.066	0.066	12	22
QTCMF-008	8	0~960~1200	0.18	0.12	0.12	12	23
QTCMF-010	10	0~1500~1800	0.27	0.18	0.18	11	24
QTCMF-015	15	0~3000~4200	0.63	0.42	0.42	12	25
QTCMF-020	20	0~6000~7800	1.17	0.78	0.78	20	34
QTCMF-025	25	0~10200~13500	2.025	1.35	1.35	21	35
QTCMF-032	32	0~18000~24000	3.6	2.4	2.4	27	45
QTCMF-040	40	0~30000~36000	5.4	3.6	3.6	35	55
QTCMF-050	50	0~48000~60000	9	6	6	40	60
QTCMF-080	80	0~120000~160000	24	16	16	90	150
QTCMF-100	100	0~222000~270000	40.5	27	27	170	245
QTCMF-150	150	0~480000~600000	90	60	60	255	350

ცხრილი 4: კორიოლის მასის ნაკადის მრიცხველის რეჟიმის შერჩევა

QTCMF		XXX	X	X	X	X	X	X	X	X	X
კალიბრი (მმ)	DN3mm-DN200 მმ
ნომინალური წნევა	0.6 მპა		1
	1.0 მპა		2
	1.6 მპა		3
	2.5 მპა		4
	4.0 მპა		5
	სხვები		6
კავშირი	ფლანგა			1
	სამსამაგრი (სანიტარიული)			2
	ძაფი			3
	სხვები			4
სიზუსტე	0.1				1
	0.2				2
ტემპერატურა	- 200℃～200℃					1
	-50℃～200℃					2
	-50℃～300℃					3

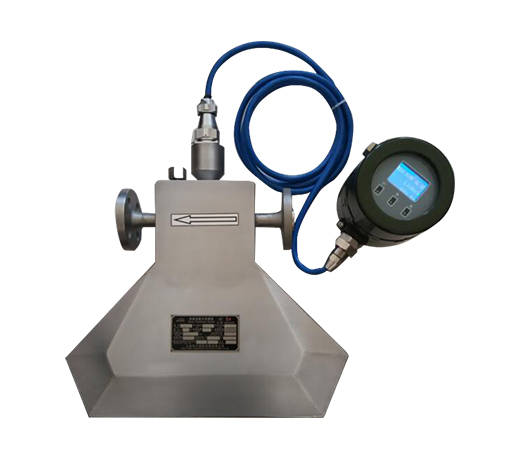

სტრუქტურა ტიპი	კომპაქტური / ინტეგრალური						1
	დისტანციური						2
Ძალა Მიწოდება	AC220V							ა
	DC24V							დ
გამომავალი სიგნალი	4-20 mA/პულსი, RS485								ა
	4-20 mA, HART								ბ
	სხვები								C
ყოფილი მტკიცებულება	ყოფილი მტკიცებულების გარეშე									0
	ყოფილი მტკიცებულებით									1
პროცესი კავშირი	DIN PN10										1
	DIN PN16										2
	DIN PN25										3
	DIN PN40										4
	ANSI 150#										ა
	ANSI 300#										ბ
	ANSI 600#										C
	JIS 10K										დ
	JIS 20K										ე
	JIS 40K										ფ
	სხვები										გ

ინსტალაცია

Coriolis მასობრივი ნაკადის მრიცხველის მონტაჟი
1. ინსტალაციის ძირითადი მოთხოვნები
(1) ნაკადის მიმართულება უნდა იყოს PHCMF სენსორის ნაკადის ისრის შესაბამისად.
(2) საჭიროა სათანადო საყრდენი მილების ვიბრაციის თავიდან ასაცილებლად.
(3) თუ მილსადენის ძლიერი ვიბრაცია გარდაუვალია, რეკომენდებულია მოქნილი მილის გამოყენება სენსორის მილიდან იზოლირებისთვის.
(4) ფლანგები უნდა იყოს პარალელურად და მათი ცენტრალური წერტილები განლაგებული უნდა იყოს იმავე ღერძზე, რათა თავიდან იქნას აცილებული დამხმარე ძალის წარმოქმნა.
(5) ინსტალაცია ვერტიკალურად, გაზომვისას განახორციელეთ ნაკადი ქვემოდან ზევით, იმავდროულად, მრიცხველი არ უნდა დამონტაჟდეს ზევით, რათა თავიდან აიცილოთ ჰაერი მილების შიგნით.
2.ინსტალაციის მიმართულება
გაზომვის სანდოობის უზრუნველსაყოფად, ინსტალაციის გზები უნდა ითვალისწინებდეს შემდეგ ფაქტორებს:

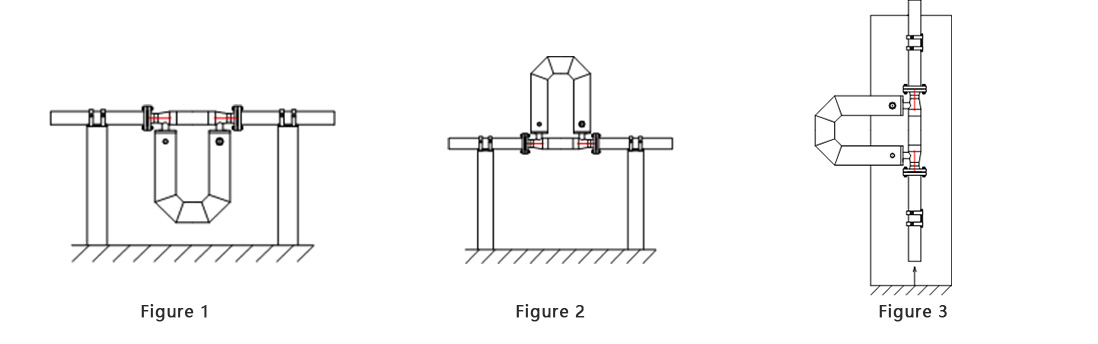

(1) მრიცხველი უნდა იყოს დაყენებული ქვევით სითხის ნაკადის გაზომვისას (სურათი 1), რათა ჰაერი არ მოხვდეს მილების შიგნით.
(2) მრიცხველი უნდა იყოს დაყენებული ზევით გაზის ნაკადის გაზომვისას (სურათი 2), ისე, რომ სითხე არ მოხვდეს მილებში.
(3) მრიცხველი უნდა დამონტაჟდეს გვერდით, როდესაც გარემო არის მღვრიე სითხე (სურათი 3), რათა თავიდან იქნას აცილებული საზომი მილში დაგროვილი ნაწილაკები. საშუალო ნაკადის მიმართულება მიდის ქვემოდან ზევით სენსორის გავლით.
