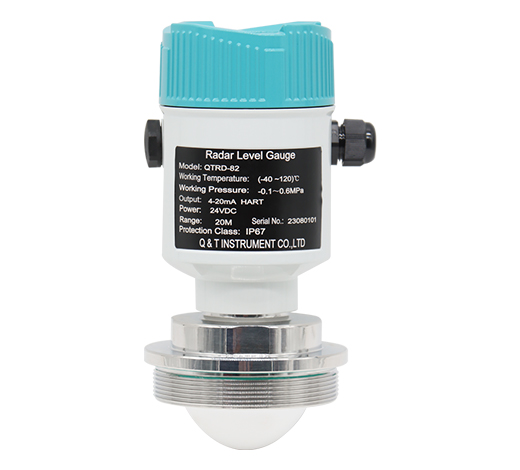

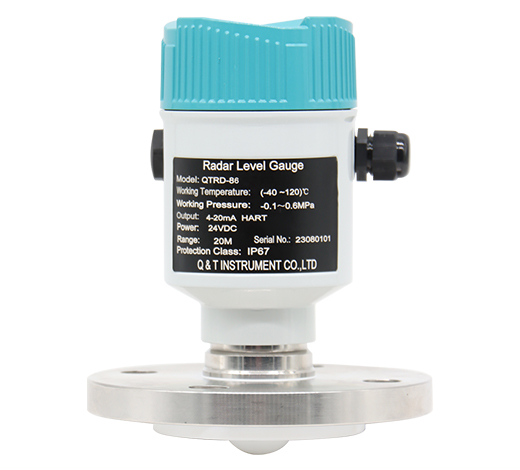

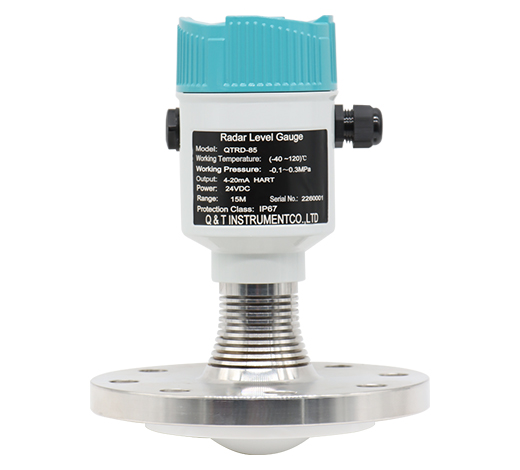

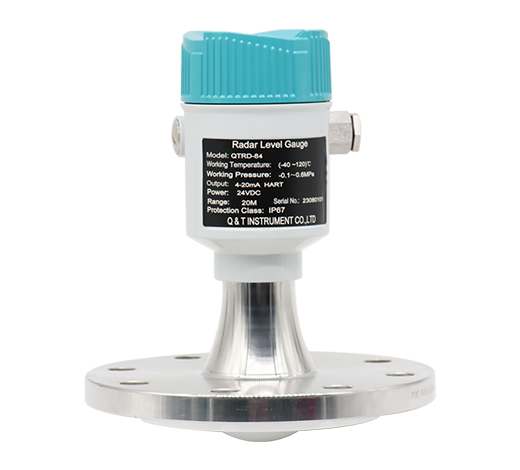

L'onda continua modulata in frequenza (FMCW) è adottata per lo strumento di livello radar (80G). L'antenna trasmette il segnale radar ad alta frequenza e modulato in frequenza.
La frequenza del segnale radar aumenta linearmente. il segnale radar trasmesso viene riflesso dal dielettrico per essere misurato e ricevuto dall'antenna. allo stesso tempo, la differenza tra la frequenza del segnale trasmesso e quella del segnale ricevuto è proporzionale alla distanza misurata.
Pertanto, la distanza viene calcolata dallo spettro derivato dalla differenza di frequenza di conversione da analogico a digitale e dalla trasformata veloce di Fourier (FFT)
(1) Basato su un chip di radiofrequenza a onde millimetriche auto-sviluppato per ottenere un'architettura di radiofrequenza più compatta;
(2) Rapporto segnale/rumore più elevato, quasi non influenzato dalle fluttuazioni di livello;
(3) La precisione della misurazione è di livello millimetrico (1 mm), che può essere utilizzata per la misurazione a livello metrologico;
(4) L'area cieca di misurazione è piccola (3 cm) e l'effetto della misurazione del livello del liquido di piccoli serbatoi di stoccaggio è migliore;
(5) L'angolo del fascio può raggiungere 3° e l'energia è più focalizzata, evitando efficacemente interferenze di falsi echi;
(6) Il segnale ad alta frequenza può misurare efficacemente il livello del mezzo con una costante dielettrica bassa (ε≥1,5);
(7) Forte anti-interferenza, quasi inalterato da polvere, vapore, variazioni di temperatura e pressione;
(8) L'antenna adotta lenti in PTFE, che sono un efficace materiale anticorrosivo e anti-appeso;
(9) Supportare il debug remoto e l'aggiornamento remoto, ridurre i tempi di attesa e migliorare l'efficienza del lavoro;
(10) Supporta il debug Bluetooth del telefono cellulare, utile per i lavori di manutenzione del personale in loco.
