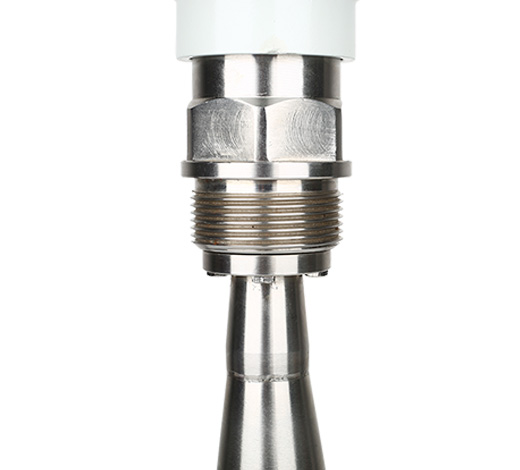

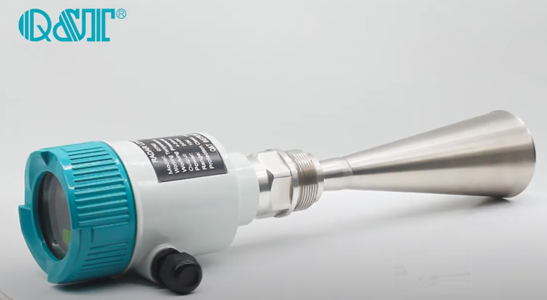

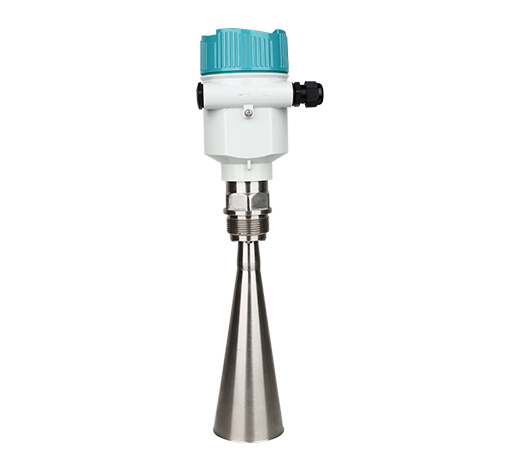

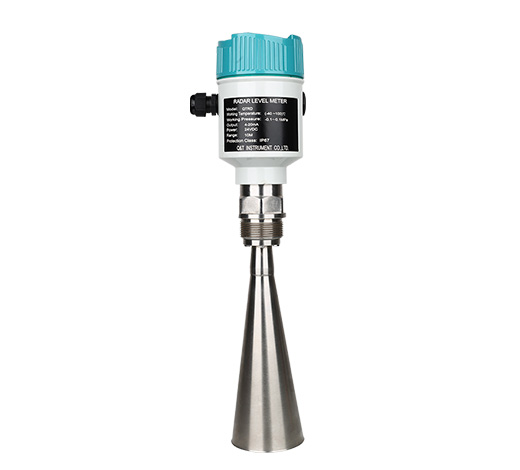

Bevezetés

A 902-es radarszintmérő előnye az alacsony karbantartási igény, a nagy teljesítmény, a nagy pontosság, a nagy megbízhatóság és a hosszú élettartam. Az ultrahangos szintmérővel, nehéz kalapáccsal és egyéb érintkező műszerekkel összehasonlítva a mikrohullámú jelek átvitelét nem befolyásolja a légkör, így megfelel az illékony gázok, a magas hőmérséklet, a magas nyomás, a gőz, a vákuum és a nagy por által támasztott zord környezeti követelményeknek. a folyamat. Ez a termék alkalmas zord környezetre, például magas hőmérsékletre, nagy nyomásra, vákuumra, gőzre, nagy porra és illékony gázokra, és folyamatosan méri a különböző anyagszinteket.

Előnyök

A radarszintmérő előnyei és hátrányai
1. 26 GHz-es nagyfrekvenciás átviteli frekvencia használatával a sugárzási szög kicsi, az energia koncentrált, és erősebb az interferencia-ellenes képessége, ami nagyban javítja a mérési pontosságot és megbízhatóságot;

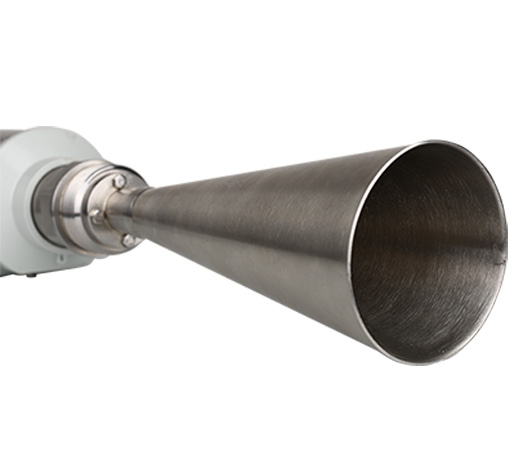

2. Az antenna kis méretű, könnyen telepíthető, és többféle méret közül választhat, különböző mérési tartományokhoz;
3. A hullámhossz rövidebb, ami jobban hat a ferde szilárd felületekre;
4. A mérési vak terület kisebb, és kis tartályos méréseknél jó eredmények érhetők el;
5. Korrózió és hab alig érinti;
6. Szinte nem befolyásolja a vízgőz, a hőmérséklet és a nyomás változása a légkörben;
7. A poros környezet nem befolyásolja a radarszintmérő munkáját;

Alkalmazás

Szilárd részecskék, vegyi folyadéktartály, olajtartály és technológiai tartályok mérése.
1. A radar szintmérő elektromágneses hullám alapján működik. Tehát max 70m mérési hatótávolságú és stabil működéssel.
2. Az ultrahangos szintmérővel összehasonlítva a radarszintmérő különféle folyadékokat, port, port és sok más közeget mérhet.
3. A radarszintmérő kemény üzemi körülmények között is működhet. Nem befolyásolja a hőmérséklet, a nyomás és a páratartalom. A PTFE kürttel még korrozív körülmények között is működhet, például savban.
4. Az ügyfél különféle csatlakozási módokat is választhat, például karimát, menetet, konzolt. A szintmérő anyaga SS304. Az SS316 anyag nem kötelező.

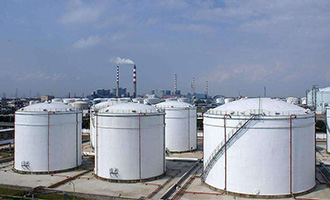

Vegyi folyadéktartály

Szilárd részecskék

Olajtartály

Műszaki adatok

1. táblázat: A radarszintmérő műszaki adatai

Robbanásbiztos fokozat	Exia IIC T6 Ga
Mérési tartomány	30 méter
Frekvencia	26 GHz
Hőfok:	-60℃~ 150℃
Mérési pontosság	±2 mm
A folyamat nyomása	-0,1-4,0 MPa
A jelkimenet	(4~20)mA/HART(két vezeték/négy)RS485/Modbus
A jelenet megjelenítése	Négy digitális LCD
Héj	Alumínium
Kapcsolat	Karima (opcionális)/menet
Védelmi fokozat	IP67

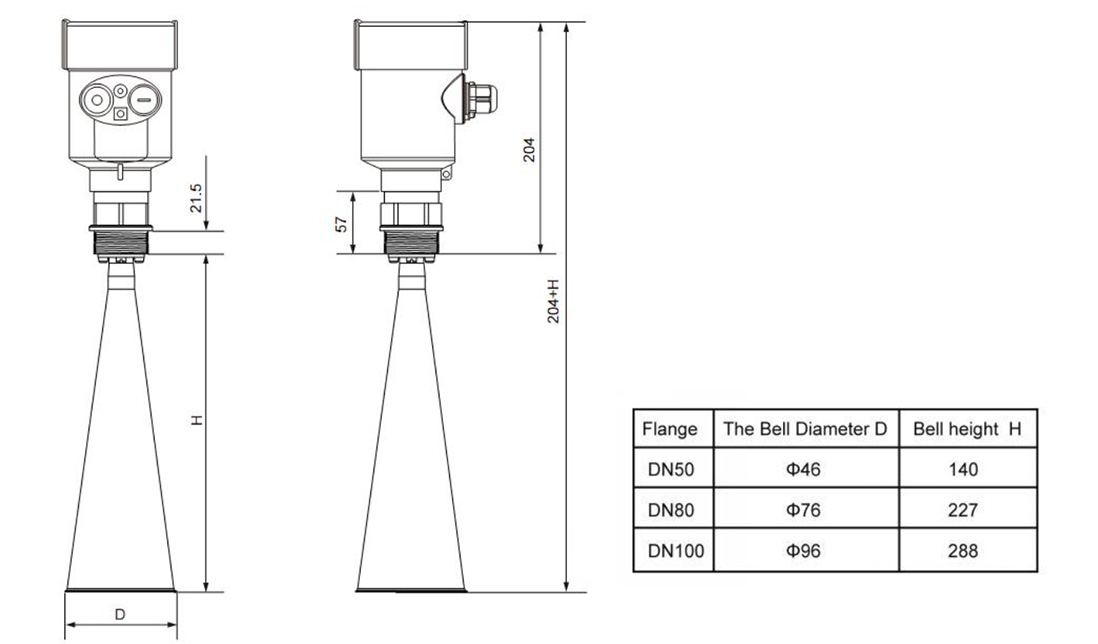

2. táblázat: A 902-es radarszintmérő rajza

3. táblázat: A radarszintmérő modelljének kiválasztása

RD92		x	x	x	x	x	x	x	x

Engedély	Normál (nem robbanásbiztos)	P
	Gyújtószikramentes (Exia IIC T6 Ga)	én
	Gyújtószikramentes típus, lángálló (Exd (ia) IIC T6 Ga)	G
Folyamat kapcsolat / Anyag	Menet G1½″A / 304 rozsdamentes acél		G
	Menet 1½″ NPT / 304 rozsdamentes acél		N
	Karima DN50 / Rozsdamentes acél 304		A
	Karima DN80 / Rozsdamentes acél 304		B
	Karima DN100 / Rozsdamentes acél 304		C
	Speciális testreszabás		Y
Antenna típusa / Anyaga	Kürtantenna Φ46mm / Rozsdamentes acél 304			A
	Kürtantenna Φ76mm / 304 rozsdamentes acél			B
	Kürtantenna Φ96mm / 304 rozsdamentes acél			C
	Speciális testreszabás			Y
Lezárás / folyamat hőmérséklete	Viton / (-40 ~ 150) ℃				V
	Kalrez / (-40 ~ 250) ℃				K
Az Elektronikus egység	(4~20) mA / 24V DC / Kétvezetékes rendszer					2
	(4~20) mA / 24V DC / HART kétvezetékes rendszer					3
	(4~20) mA / 220V AC / Négy vezetékes rendszer					4
	RS485 / Modbus					5
Shell / Protection Grade	Alumínium / IP67						L
	Rozsdamentes acél 304L/ IP67						G
Kábelvonal	M 20x1,5							M
	½″ NPT							N
Mezőkijelző/A programozó	Val vel								A
	Nélkül								x

Telepítés

A műszer nem szerelhető be az íves vagy kupolás tetőközbe. A közvetett visszhang létrehozása mellett a visszhangok is hatással vannak. A többszörös visszhang nagyobb lehet, mint a jel visszhangjának valós értéke, mivel a felül több visszhang is összpontosulhat. Tehát nem telepíthető központi helyre.

Radar szintmérő karbantartás
1. Ellenőrizze, hogy a földelésvédelem a helyén van-e. Annak elkerülése érdekében, hogy az elektromos szivárgás károsítsa az elektromos alkatrészeket, és ne zavarja a normál jelátvitelt, ne felejtse el földelni a radarmérő mindkét végét és a vezérlőterem szekrényének jel interfészét.
2. Vannak-e villámvédelmi intézkedések. Bár maga a radarszintmérő támogatja ezt a funkciót, külső villámvédelmi intézkedéseket kell tenni.
3. A terepi csatlakozódobozt szigorúan a szerelési utasításoknak megfelelően kell felszerelni, és vízálló intézkedéseket kell tenni.
4. A terepi vezetékek kivezetéseit tömíteni és le kell szigetelni, nehogy a folyadék behatolása rövidzárlatot okozzon a tápegységben, a vezetékek kapcsaiban és az áramköri lap korróziójában.
