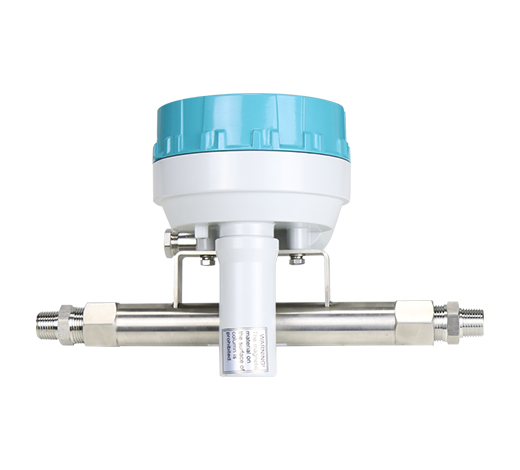

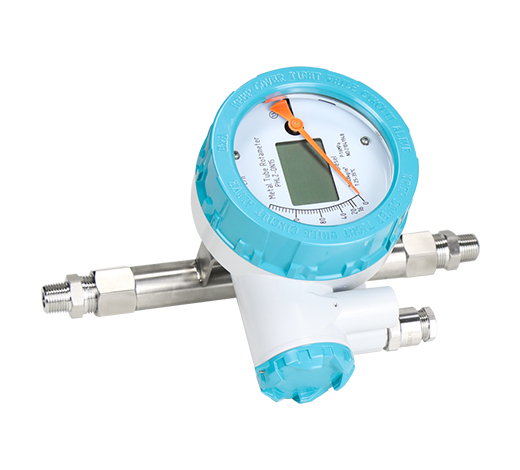

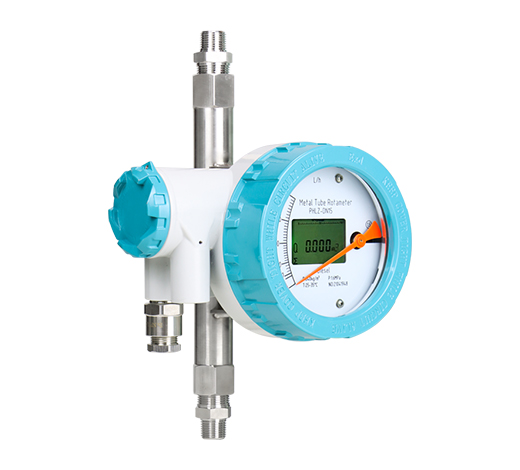

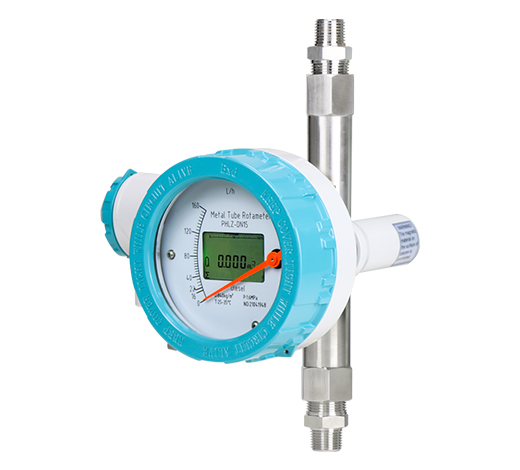

Fil gason Digital Display vètikal Tib metal Rotameter

Lis pwodwi yo

Elektwomayetik Flow Meter

Vortex Flow Meter

À Flux Meter

Turbine Flow Meter

Mèt tèmik koule mas

Coriolis Mass Flow Meter

Metal Tib Rotameter

Precession Vortex Flowmeter

À nivo mèt

Meter Nivo Rada

Rada-Debimèt

Oval Gear Flow Meter

Water Quality Analyzer

Throttling Device

Magnetic Level Gauge

Kontakte nou

Tag Cloud

Entwodiksyon

Aplikasyon

Done teknik

Enstalasyon

Entwodiksyon

Tib metal ratometer flowmeter la se yon kalite enstriman varyab zòn koule kantite mezire. Li gen karakteristik tankou ti volim, gwo ranje deteksyon ak operasyon pratik. Li espesyalman apwopriye pou mezire kantite koule nan medya ak ti vitès koule ak ti kantite koule.Rotamètr tib metal entelijan gen kalite endikasyon jaden ak kalite transmisyon aleka entèlijans. Se konsa, li bay kliyan yo ak espas seleksyon trè laj. Anplis de sa, avanse 16 bits mikwo processeur ak bon jan kalite segondè konpozan endistriyalize yo te adopte nan enstriman an, ki asire pèfòmans ekselan nan flowmeter la nan divès kalite sitiyasyon aplikasyon.

Avantaj

Fil gason dijital ekspozisyon vètikal metal tib Rotameter avantaj:
Double sistèm endikasyon
Separasyon kouple mayetik ak siyal mayetik
Double liy likid kristal ekspozisyon dijital
Dyamèt twou nan tib la mezire nan flowmeter la se konplè
Rezistans nan tanperati ki wo ak presyon ki wo
Bon pwoteksyon ak eksplozyon proofing pèfòmans
Seri konplè nan modèl enstalasyon
Plizyè kalite modèl ekipman pou pouvwa
Trè entegre kous
Fonksyon lojisyèl sistematik ak estanda kominikasyon Hart

Aplikasyon

Fil gason Digital Display vètikal Metal Tib Rotameter aplikasyon
Rotamèt tib metal la adopte estrikti asye pur 304/316, ki ka itilize pou mezire koule nan likid, gaz, ak vapè. Li espesyalman apwopriye pou mezi koule nan to koule ki ba, ranje koule mikwo, tanperati ki wo, presyon ki wo, korozivite, kondiktif oswa ki pa kondiktif. li lajman ki itilize nan petwòl 、chimik、 manje 、tretman dlo ak lòt endistri yo.

Tretman dlo

Endistri Manje

Endistri famasetik

Petrochimik

Endistri papye

Siveyans chimik

Endistri metaliji

Drenaj Piblik

Endistri chabon

Done teknik

Tablo 1: Fèy Done Montre Vètikal Debimèt Zòn Varyab

Ranje mezire	Dlo (20℃) 16~150000 l/h. Air(0.1013MPa 20℃) 0.5 ~ 4000 m3/h.
Ranje rapò	10:1 (Tip espesyal 20:1).
Klas presizyon	2.5(Tip espesyal 1.5% oswa 1.0%).
Travay presyon	DN15 ~ DN50 PN16 (espesyal kalite 2.5MPa). DN80 ~ DN150 PN10 (tip espesyal 1.6MPa). Evalyasyon presyon nan jakèt 1.6MPa.
Tanperati mwayen	Nòmalize kalite -80 ℃ ~ + 220 ℃. Kalite segondè-tanperati 300 ℃. Alinyen ak kalite FEP ≤85℃.
Tanperati anbyen	-40 ℃ ~ + 120 ℃ (ekspozisyon Remote san LCD ≤85 ℃). (Ekspozisyon Remote ak LCD≤70℃).
Viskozite Dielectric	1/4" NPT, 3/8" NPT 1/2" NPT≤5mPa.s 3/4" NPT,1" NPT ≤250mPa.s
Sòti	Siyal estanda: sistèm de-fil 4 ~ 20mA (ak kominikasyon HART). Siyal estanda: twa-fil sistèm 0 ~ 10mA. Siyal alam: 1.Two-fason relè pwodiksyon. 2.One-fason oswa de-apwòch switch. Pwodiksyon siyal batman kè: 0-1KHz pwodiksyon izole.
Koneksyon pwosesis	Kalite estanda: 24VDC ± 20%. Kalite AC: 220VAC (85 ~ 265VAC) (opsyonèl).
Mòd koneksyon	Flange Fil Tri-klanp
Nivo pwoteksyon	IP65/IP67.
Ansyen mak	Intrinsèquement sekirite: ExiaIICT3 ~ 6. Kalite Exd: ExdIICT4 ~ 6.

Tablo 2: Afichaj vètikal Zòn Varyab Debimèt Ranje Koule

Kalib (mm)	Nimewo travay	Ranje koule			Pèt presyon kpa
		Dlo L/h		Lè m3/h	Dlo Kpa		Air
		Kalite nòmal	Kalite anti-korozyon	Kalite nòmal Kalite anti-korozyon	Kalite nòmal	Kalite anti-korozyon	Air
15	1A	2.5~25	--	0.07~0.7	6.5	-	7.1
	1B	4.0~40	2.5~25	0.11~1.1	6.5	5.5	7.2
	1C	6.3~63	4.0~40	0.18~1.8	6.6	5.5	7.3
	1D	10~100	6.3~63	0.28~2.8	6.6	5.6	7.5
	1E	16~160	10~100	0.48~4.8	6.8	5.6	8.0
	1F	25~250	16~160	0.7~7.0	7.0	5.8	10.8
	1G	40~400	25~250	1.0~10	8.6	6.1	10.0
	1H	63~630	40~400	1.6~16	11.1	7.3	14.0
25	2A	100~1000	63~630	3~30	7.0	5.9	7.7
	2B	160~1600	100~1000	4.5~45	8.0	6.0	8.8
	2C	250~2500	160~1600	7~70	10.8	6.8	12.0
	2D	400~4000	250~2500	11~110	15.8	9.2	19.0
40	4A	500~5000	300~3000	12~120	10.8	8.6	9.8
40	4B	600~6000	350~3500	16~160	12.6	10.4	16.5
50	5A	630~6300	400~4000	18~180	8.1	6.8	8.6
	5B	1000~10000	630~6300	25~250	11.0	9.4	10.4
	5C	1600~16000	1000~10000	40~400	17.0	14.5	15.5
80	8A	2500~25000	1600~16000	60~600	8.1	6.9	12.9
80	8B	4000~40000	2500~25000	80~800	9.5	8.0	18.5
100	10A	6300~63000	4000~40000	100~1000	15.0	8.5	19.2
150	15A	20000~100000	--	600~3000	19.2	--	20.3

Tablo 3: Vètikal Display Varyab Zòn Debimèt Modèl Seleksyon

QTLZ	X	X	X	X	X	X	X	X	X
Endikatè	Kòd
Endikatè lokal yo	Z
LCD endikatè ak ouput	D
Dyamèt nòmal		Kòd
DN15		-15
DN20		-20
DN25		-25
DN40		-40
DN50		-50
DN80		-80
DN100		-100
DN150		-150
Estrikti			Kòd
Anba-tèt			/
Goch-dwa (orizontal)			H1
Dwa-gòch (orizontal)			H2
Bò kote			AA
Anba - bò			LA
Koneksyon fil			S
Tri-klanp			M
Materyèl kò				Kòd
304SS				R4
316LSS				R6L
Hastelloy C				Hc4
Titàn				Ti
Revètman F46 (PTFE)				F
Monel				M
Kalite endikatè					Kòd
Iinear endikatè (endikasyon konsèy)					M7
Endikatè ki pa lineyè (ekspozisyon LCD)					M9
Fonksyon konbinezon (sèlman pou ekspozisyon LCD)						Kòd
24VDC ak 4 ~ 20mA pwodiksyon						S
24VDC ak kominikasyon HART						Z
Pouvwa batri						D
Lòt fonksyon							Kòd
Tib mezi ak prezèvasyon tèmik / jakèt izolasyon chalè							T
Mezire tanperati mwayen ki pi wo pase 120^.C							HT
Ansyen prèv:								Kòd
Ak								W
San yo pa								N
Alam									Kòd
Yon sèl alam									K1
De alam									K2
Okenn									N

Enstalasyon

Enstalasyon metal tib rotameter
Enstale flowmeter ta dwe garanti antre ≥5DN dwat seksyon tiyo, ekspòte seksyon tiyo dwat pa mwens pase 250mm; si mwayen an ki gen materyèl feromayetik, yo ta dwe enstale filtè mayetik devan flowmeter la. (gade filtè mayetik ak dyagram dyamansyon seksyon tiyo dwat)

1.Pou mèt koule enstale, asire pèpendikularite tiyo mezire pi bon pase 5 e li ta dwe ekipe ak kontoune, fasil pou kenbe ak pwòp epi li pa afekte pwodiksyon an.
2.Monitoring ak sistèm kontwòl nan tiyo kontwòl la, yo ta dwe enstale en nan flowmeter la. Pou mezi gaz, ta dwe asire presyon k ap travay la se pa mwens pase 5 fwa nan pèt presyon nan flowmeter la, fè travay ki estab nan flowmeter la.
3.Anvan enstale flowmeter la, tiyo a ta dwe soude salop purge pwòp; Lè enstalasyon yo retire eleman bloke nan mèt koule a, lè yo itilize apre enstalasyon an, dousman louvri valv kontwòl la, evite domaj chòk kontè koule.
