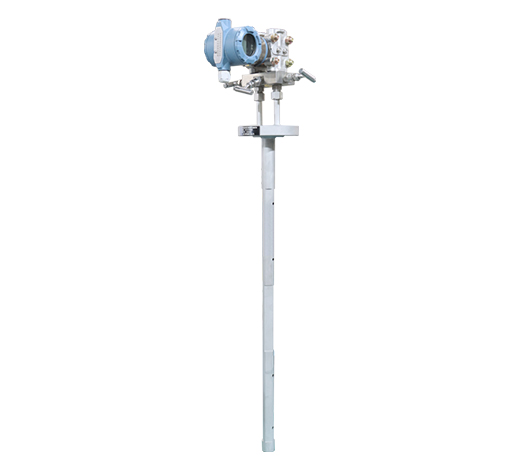

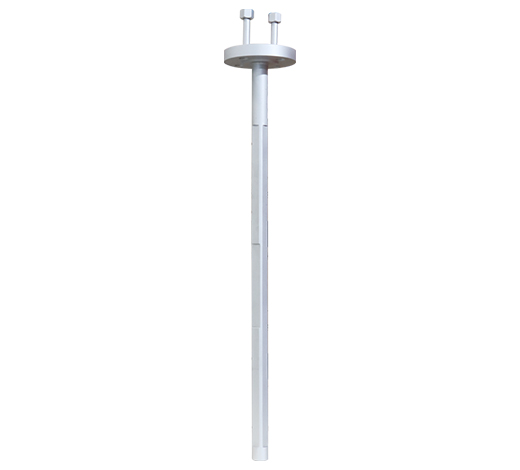

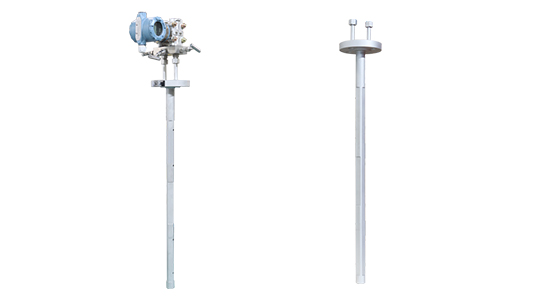

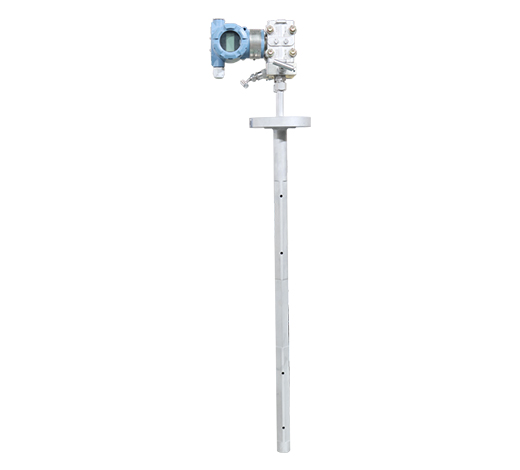

Gasturbine flow meter

Ynlieding

Oanfraach

Foardielen

Working teory

Ynlieding

TDe flowmeter foar differinsjaaldruk bestiet út it gasapparaat, differinsjaalstjoerder en streamakkumulator.Tit gasapparaat is in primêr elemint ynstalleare op 'e pipeline, benammen tapast by it mjitten fan de stream fan alle soarten gassen(wat is suver of befettet stof), dampen(wat is verzadigd ofsuperheated) en floeistoffen (dy't geleidend of net-geliedend is, mei sterke korrosiviteit, kleverig, smoarge of dieltsjes befetsje, ensfh..), en kin de folumestream of kwaliteitsstream direkt mjitte.

Ynstallaasje

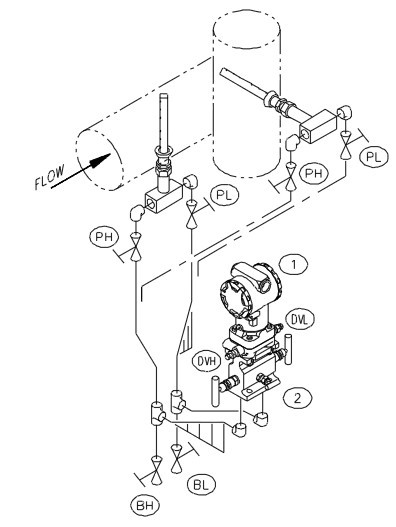

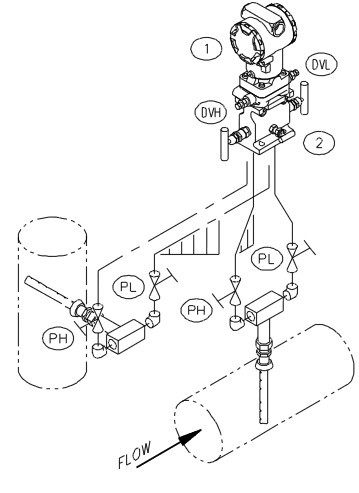

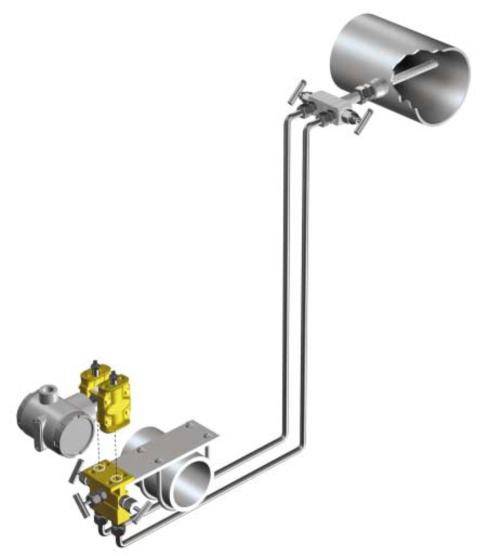

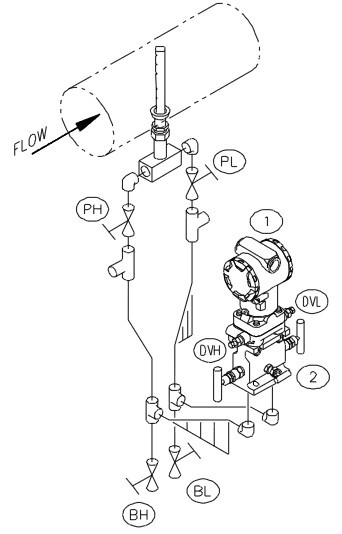

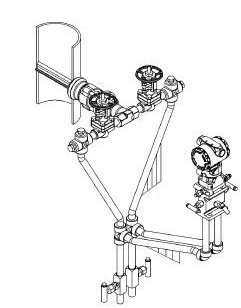

Split ynstallaasje
Split ynstallaasje	Clean liquid flow mjitting	Clean gas flow mjitting	Steam flow mjitting yn horizontale pipelines

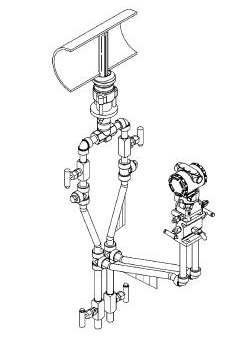

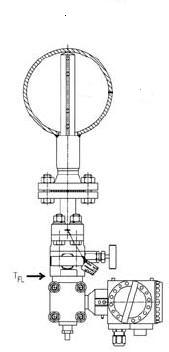

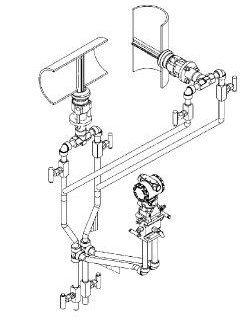

Yntegreare ynstallaasje
Yntegreare ynstallaasje	Gas flow mjitting	Liquid flow mjitting	Steam flow mjitting yn horizontale pipelines
floeistof		gas	Fertikale pipeline
Horizontale line

Oanfraach

De flowmeters fan de gemiddelde buis rige hawwe differinsjaaloperator druk wurkprinsipes en plug-in wurkwizen. Se kinne brûkt wurde foar flowmeting fan gassen, floeistoffen en stoom. Faak brûkte gemiddelde buisflowmeters omfetsje Verabar flowmeters, Deltabar flowmeters, en Aniu flowmeters. Bar flowmeter, alle flowmeters fan dit type binne basearre op it pitot tube prinsipe. Nei strukturele optimalisaasje binne se evoluearre ta dizze soarten flowmeters. Harren struktueren binne yn prinsipe itselde en se hawwe allegear de folgjende funksjes: ienfâldige struktuer, lyts drukferlies, maklike ynstallaasje en ûnderhâld Mei útsûnderlike foardielen lykas gemak en signifikante enerzjybesparring, is it in hege-precision flowmeter dy't kin wurde brûkt ûnder frij hurd arbeidsbetingsten en ûnderhâlde goede mjitting prestaasjes.

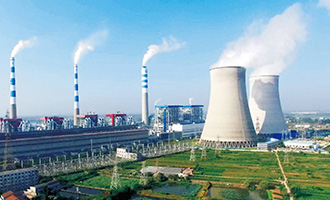

Elektryske krêft

Petrochemical

Keramyk

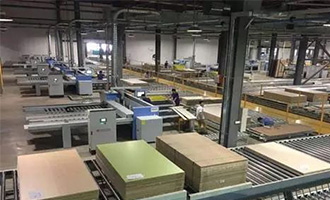

Boumaterialen

Meausre Dry Gas

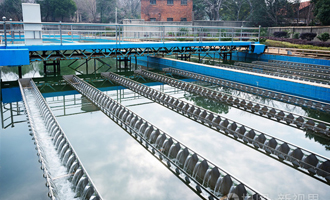

Wetterbehanneling

Foardielen

Tit Throttling-apparaat is de ierst oannommen metoade foar de streammjitting mei de langste skiednis, en is de meast brûkte metoade op it stuit. Syn wichtichste foardielen binne as folget:

Foar Standert ThrottlingApparaten, der is gjin needsaak om de echte stream te kalibrearjen om de mjitting te bepalenkrektens (en it is op it stuit it ienige streamynstrumint).
TDe tapassingen fan mjitbere mediums fan it gasapparaat binne heul grut.They wurde hast tapast by it mjitten fan de streamfan alle gassen, dampen en floeistoffen.
It berik fan depiipkaliber is ek hiel breed, dat is fan Φ 2~Φ3000 mm of oerΦ3000. Tslangdwerstrochsneed foarmen dy't rûn of rjochthoekich binne allegear ok.
Syn wurkdruk kin berikke 32 MPa en kin ek tapast wurde op desubatmosfearysk druk.
Ttemperatuer berik fan mediums: -185^oC ~ + 650^oC (wat ûnmooglik is foar oare flowmeters.
D'r binne in protte soarten struktueren fan net-standert ThrottlingApparaten, dy't hast tapast wurde kin by it mjitten fan de trochstreamingfan alles soarten fluids.
Deberikfan de stream kin feroare wurde op it plak troch it ynstellen fan despanfan de Differinsjaal-druk-stjoerder.
ikts operaasje en gebrûk binne hiel simpel en kin maklik behearske wurde. Boppedat, it deistich ûnderhâld is tigelyts.

Working teory

Dewurkjenteory fan de flow mjitting fan it gasapparaat is basearre op de ferneamde Bernoulli Hydrodynamyske teory. INs werjûn yn 'e ûndersteande figuer (1), as ien throttling-elemint yn' e pipeline wurdt pleatst, sil in differinsjaal-druk (differinsjaal-druk P) wurde produsearre oan beide kanten fan it throttling-elemint as d'r floeistoffen troch it throttling-elemint streame, en de stream op dit stuit is yn ferhâlding mei de fjouwerkantswoartel fan de differinsjaaloperator druk, dat's te sizzen,
Folume Flecht: Q_V= A *C /√ (1-β⁴)* ε *d²* √ (ΔP/ρ )
ikn de formule,
A ---- ferwiist nei de konstanten;
C --- ferwiist nei de effluentkoëffisjint;
β---ferwiist nei de diameter rate (=D/d);
d --- ferwiist nei it gat kaliberfan de throttling elemint (mm);
ε--- ferwiist nei de útwreide koeffizient;
ΔP--- ferwiist nei de Differinsjaaloperator-druk tusken de foar- en efterkant fan de throttling elemint (Pa);
ρ---refers oan de tichtens fan 'e floeistof yn' e wurkjende steat (Kg/m³).

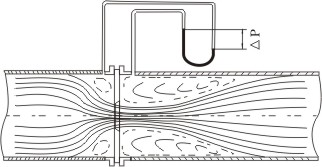

Figure (1) Measurement Teory of Throttling Devices
