Aplikace vírového průtokoměru při měření bioplynu

Vírový průtokoměrje založen na principu víru Karman. Projevuje se především tím, že v proudící tekutině je zasazen nestoupivý vírový generátor (blafové těleso) a z obou stran vírového generátoru jsou střídavě generovány dvě řady pravidelných vírů. Je široce používán v ropném, chemickém, metalurgickém, tepelném, textilním, papírenském a jiném průmyslu pro přehřátou páru, sytou páru, stlačený vzduch a obecné plyny (kyslík, dusík, vodík, zemní plyn, uhelný plyn atd.), vodu a kapalin (jako je voda, benzín atd.), Alkohol, benzen atd.) měření a regulace.

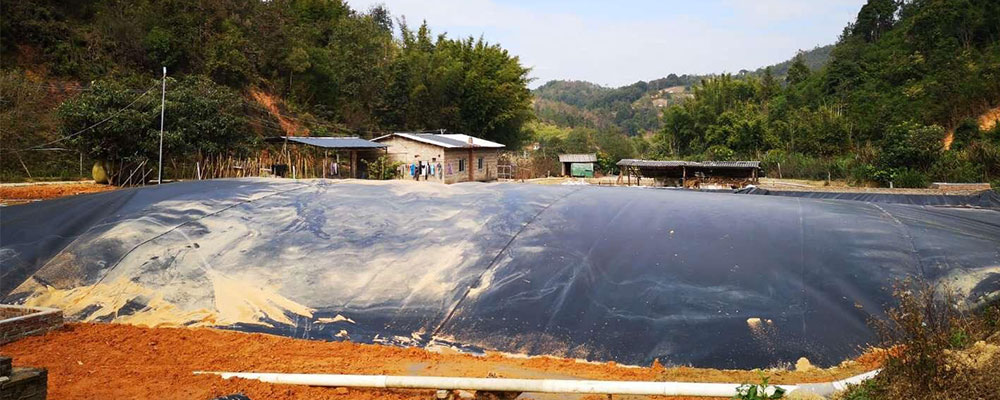

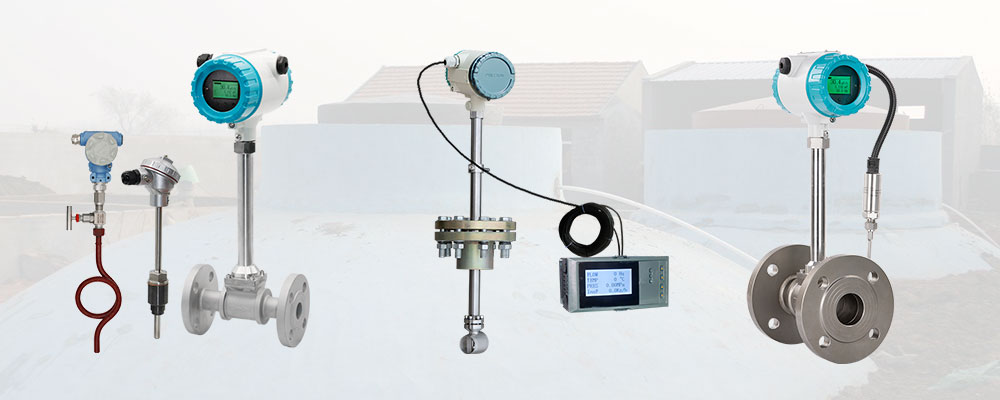

Obecně je průtok bioplynovým potrubím malý a obecně se měří zmenšením průměru. Můžeme si vybrat dva typy konstrukce, typ přírubové karty a typ příruby. Při výběru typu musíme volit, abychom rozuměli malému průtoku, běžnému průtoku a velkému průtoku bioplynu. Většina stanovišť pro měření bioplynu nemá zdroj energie, takže můžeme zvolit vírové průtokoměry na baterie. Pokud uživatel potřebuje zavést displej měřiče v interiéru, lze použít integrovaný vírový průtokoměr a výstupní signál je veden kabelem do počítadla průtoku instalovaného v místnosti. Vírový průtokoměr může zobrazovat okamžitý průtok a kumulativní průtok bioplynu.
Při instalaci vírového průtokoměru pro měření bioplynu, pokud je ventil instalován blízko před místem instalace a ventil je neustále otevírán a zavírán, bude to mít velký vliv na životnost snímače. Je velmi snadné způsobit trvalé poškození snímače. Vyhněte se instalaci na velmi dlouhé horní potrubí. Prověšení snímače po dlouhé době snadno způsobí netěsnost těsnění mezi snímačem a přírubou. Pokud jej musíte instalovat, musíte nainstalovat potrubí na 2D před a za snímačem. Upevňovací zařízení.

Aby byla zajištěna úplná funkčnost, neměl by být narušen proudění na vstupu. Délka přední přímé části potrubí by měla být přibližně 15násobkem průměru průtokoměru (D) a délka přímé části potrubí po proudu by měla být přibližně 5násobkem průměru průtokoměru (D). Když je v kapalině nastaven neprůtokový vírový sirén, z obou stran víru se střídavě generují dvě řady pravidelných vírů. Tento vír se nazývá Karmanova vírová ulice. V určitém průtokovém rozsahu je frekvence vírové separace úměrná průměrné rychlosti proudění v potrubí. Kapacitní sonda nebo piezoelektrická sonda (detektor) je instalována ve vírovém generátoru a odpovídající obvod je nakonfigurován tak, aby tvořil kapacitní detekcivírový průtokoměrnebo vírový průtokový senzor piezoelektrického typu.
